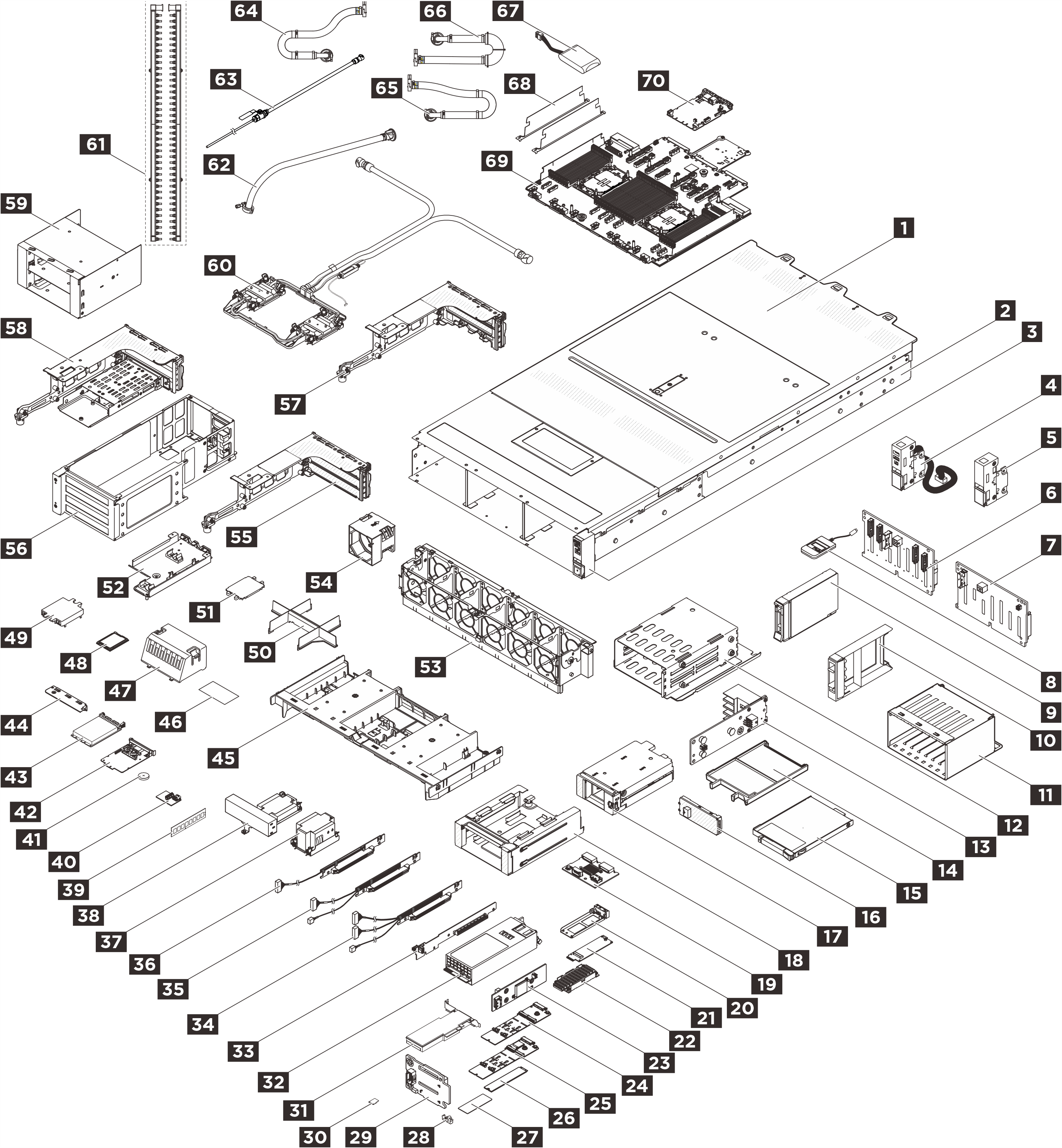

Lista de piezas
Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.
| Descripción | Tipo | Descripción | Tipo |
|---|---|---|---|
| 1 Cubierta superior | T1 | 2 Chasis | F |
| 3 Pestillo del bastidor derecho | T1 | 4 Pestillo del bastidor izquierdo con 2USB y MiniDP | T1 |
| 5 Pestillo del bastidor estándar izquierdo | T1 | 6 Placa posterior de 8 unidades AnyBay de 2,5 pulgadas | T2 |
| 7 Placa posterior de 8 unidades SAS/SATA de 2,5 pulgadas | T2 | 8 Auricular de diagnóstico externo | T1 |
| 9 Unidad de 2,5 pulgadas | T1 | 10 Relleno de unidad de 2,5 pulgadas | C |
| 11 Compartimiento de la unidad de 8 unidades de 2,5 pulgadas | C | 12 Compartimiento de E3.S 1T | C |
| 13 Placa posterior de la unidad E3.S | T2 | 14 Relleno de unidad E3.S | C |
| 15 Unidad E3.S | T1 | 16 Marco biselado E3.S | T1 |
| 17 Compartimiento M.2 frontal | C | 18 Marco del compartimiento M.2 frontal | C |
| 19 Placa posterior M.2 trasera | T2 | 20 Bandeja de la unidad M.2 | C |
| 21 Intercalador M.2 | T2 | 22 Disipador de calor M.2 | F |
| 23 Placa controladora M.2 frontal | F | 24 Placa posterior M.2 de 2 bahías no RAID NVMe | T2 |
| 25 Placa posterior de 2 bahías M.2 RAID SATA/NVMe | T2 | 26 Unidad M.2 | T1 |
| 27 Almohadilla térmica M.2 | F | 28 Elemento de sujeción M.2 | T2 |
| 29 Placa posterior de arranque M.2 frontal | T2 | 30 Tarjeta MicroSD | T1 |
| 31 Adaptador PCIe | T1 | 32 Unidad de fuente de alimentación | T1 |
| 33 Tarjeta de expansión rígida | T1 | 34 Tarjeta de expansión de cables (conjunto de expansión frontal, Gen5 x16) | F |
| 35 Tarjeta de expansión de cables (conjunto de expansión frontal, Gen5 x8) | F | 36 Tarjeta de expansión de cables (conjunto de expansión posterior, ranuras 3-8) | T1 |
| 37 Tarjeta de expansión con cable (conjunto de expansión de GPU frontal de alta potencia) | T2 | 38 Disipador de calor estándar | F |
| 39 Disipador de calor de rendimiento | F | 40 Módulo de memoria | T1 |
| 41 Placa de E/S USB | T1 | 42 Batería CMOS | C |
| 43 Módulo OCP | T1 | 44 Abrazadera 1FH para Processor Neptune® Core Module | C |
| 45 Deflector de aire | T1 | 46 Deflector de aire mylar (configuración de GPU con refrigeración de aire frontal) | T1 |
| 47 Relleno del deflector de aire | C | 48 Procesador | F |
| 49 Cubierta de la placa de frío | C | 50 Relleno de módulo de procesador y disipador de calor | C |
| 51 Cubierta del zócalo del procesador | C | 52 Soporte de manguera | C |
| 53 Compartimiento del ventilador | C | 54 Ventilador | T1 |
| 55 Compartimiento de expansión 3FH | C | 56 Compartimiento de expansión frontal | C |
| 57 Compartimiento de expansión 3FH para Processor Neptune® Core Module | C | 58 Compartimiento de expansión frontal para GPU de alta potencia | T2 |
| 59 Conducto de aire de GPU frontal de alta potencia | T1 | 60 Puente de enlace del adaptador de GPU | T1 |
| 61 Ventosa | T1 | 62 Herramienta de extracción de puentes NVIDIA | T1 |
| 63 Compartimiento de expansión M.2 3FH | C | 64 Compartimento de la unidad E3.S | C |
| 65 Processor Neptune® Core Module | F | 66 Módulo de alimentación flash RAID (supercondensador) | T1 |
| 67 Placa del procesador | C | 68 Paredes para cables 2U | F |
| 69 Placa de E/S del sistema (DC-SCM) | F |
