零件清單
使用零件清單來識別伺服器中可用的每個元件。
如需訂購零件的相關資訊:
請移至 Lenovo 數據中心支援,並瀏覽至您伺服器的支援頁面。
按一下
。輸入序號以檢視伺服器的零件清單。
強烈建議您在購買任何新零件之前,先使用 Lenovo Capacity Planner 來檢查伺服器的電源摘要資料。
註
視型號而定,您的伺服器看起來可能與圖例稍有不同。

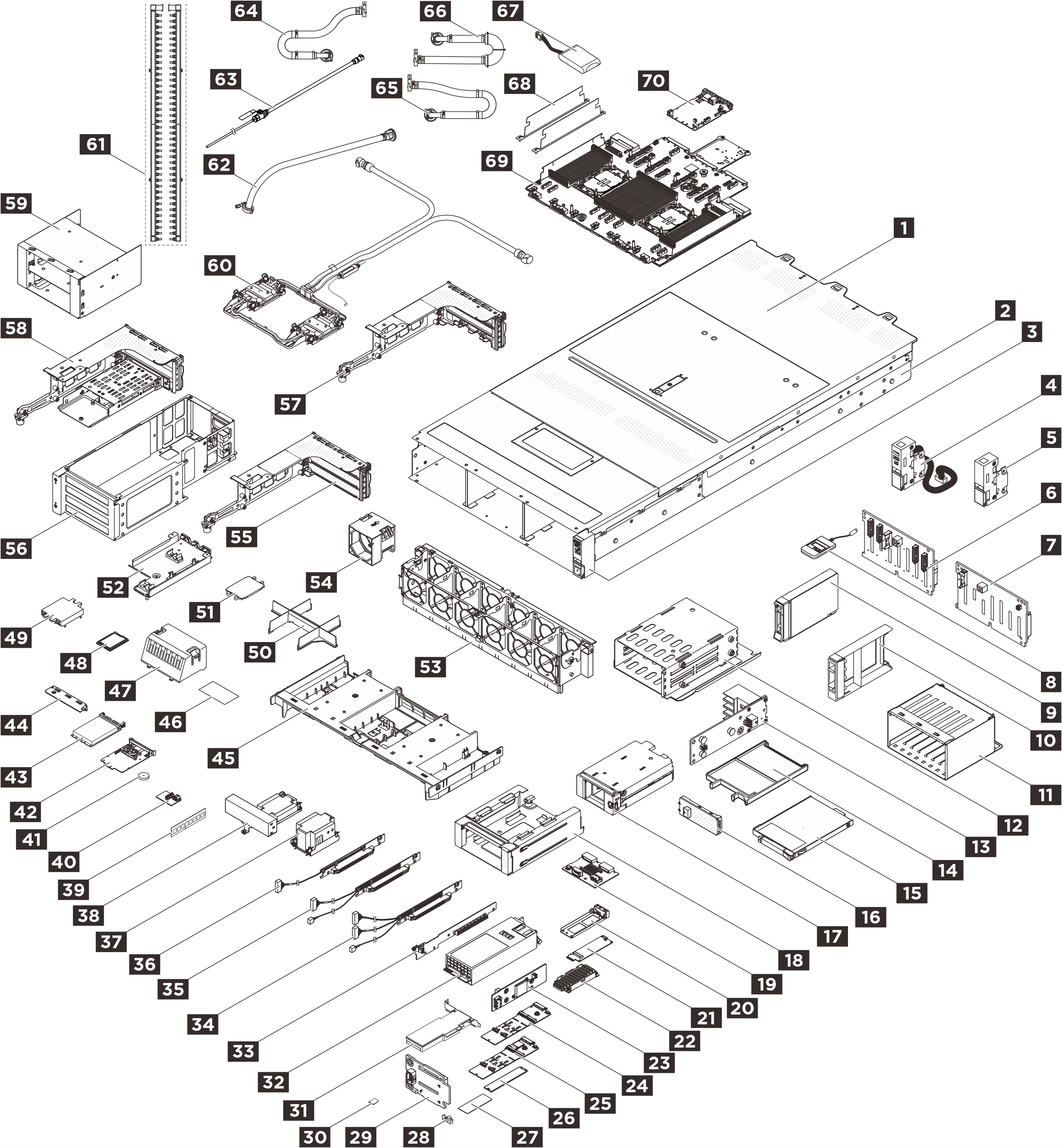

圖 1. 伺服器元件


下表中所列的零件視為下列其中一種︰
T1:層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下,要求 Lenovo 安裝「層級 1 CRU」,則安裝作業必須付費。
T2:層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU;若您有簽訂伺服器專屬的這類保固服務,也可要求 Lenovo 代為安裝,而且無須支付任何費用。
F:現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。
C:耗材零件及結構零件。您必須負責購買及更換耗材和結構零件(例如填充板或擋板等元件)。如果 Lenovo 應您的要求來購買或安裝結構元件,則會向您收取服務費用。
說明 | 類型 | 說明 | 類型 |
---|---|---|---|
1 上蓋 | T1 | 2 機箱 | F |
3 右側機架閂鎖 | T1 | 4 配備 2USB 和 MiniDP 的左側機架閂鎖 | T1 |
5 標準機架閂鎖 | T1 | 6 8x2.5 吋 AnyBay 硬碟背板 | T2 |
7 8x2.5 吋 SAS/SATA 硬碟背板 | T2 | 8 外部診斷手持裝置 | T1 |
9 2.5 吋硬碟 | T1 | 10 2.5 吋硬碟填充板 | C |
11 8x2.5 吋框架 | C | 12 E3.S 1T 框架 | C |
13 E3.S 硬碟背板 | T2 | 14 E3.S 硬碟填充板 | C |
15 E3.S 硬碟 | T1 | 16 E3.S 擋板 | T1 |
17 前方 M.2 框架 | C | 18 前方 M.2 機架 | C |
19 後方 M.2 背板 | T2 | 20 M.2 硬碟匣 | C |
21 M.2 轉插卡 | T2 | 22 M.2 散熱片 | F |
23 前方 M.2 控制器板 | F | 24 M.2 非 RAID NVMe 2 機槽背板 | T2 |
25 M.2 RAID SATA/NVMe 2 機槽背板 | T2 | 26 M.2 硬碟 | T1 |
27 M.2 散熱墊 | F | 28 M.2 固定器 | T2 |
29 前方 M.2 開機背板 | T2 | 30 MicroSD 卡 | T1 |
31 PCIe 配接卡 | T1 | 32 電源供應器 | T1 |
33 硬質擴充卡 | T1 | 34 纜線擴充卡(正面擴充卡組件,Gen5 x16) | F |
35 纜線擴充卡(正面擴充卡組件,Gen5 x8) | F | 36 纜線擴充卡(背面擴充卡組件,插槽 3-8) | T1 |
37 標準散熱槽 | F | 38 效能散熱槽 | F |
39 記憶體模組 | T1 | 40 USB I/O 板 | T1 |
41 CMOS 電池 | C | 42 管理 NIC 配接卡 | T1 |
43 OCP 模組 | T1 | 44 Processor Neptune® Core Module 的 1FH 托架 | C |
45 空氣擋板 | T1 | 46 空氣擋板聚酯薄膜(正面空氣冷卻 GPU 配置) | T1 |
47 空氣擋板填充板 | C | 48 處理器 | F |
49 冷板蓋 | C | 50 處理器和散熱槽模組填充板 | C |
51 處理器插座蓋 | C | 52 水管固定器 | C |
53 風扇機盒 | C | 54 風扇 | T1 |
55 3FH 擴充卡匣 | C | 56 正面擴充卡匣 | C |
57 Processor Neptune® Core Module 專用 3FH 擴充卡匣 | C | 58 3FH M.2 擴充卡匣 | C |
59 E3.S 框架 | C | 60 Processor Neptune® Core Module | F |
61 歧管 | F | 62 42U 排式軟管套件 | F |
63 洩放套件 | F | 64 42U/48U 機架式連接軟管(回流側) | F |
65 48U 機架式連接軟管(供應側) | F | 66 42U 機架式連接軟管(供應側) | F |
67 RAID 快閃記憶體電源模組(超級電容) | T1 | 68 2U 纜線壁 | C |
69 處理器板 | F | 70 系統 I/O 板 (DC-SCM) | F |
