Lista de peças

Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.

Para obter mais informações sobre como solicitar peças:
  1. Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.

  2. Clique em Parts (Peças).

  3. Insira o número de série para exibir uma lista de peças para o servidor.

É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.

Nota
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

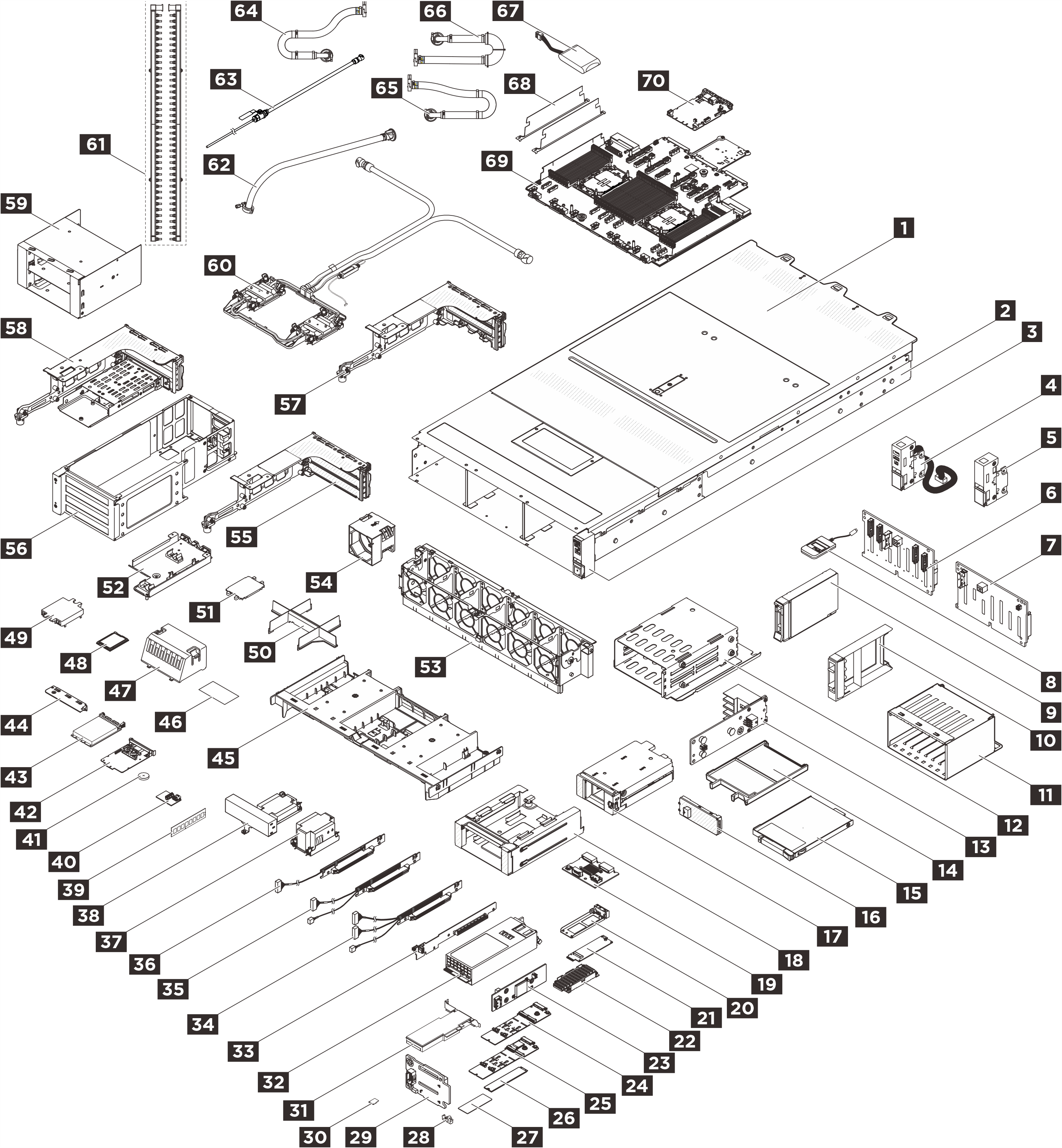

Figura 1. Componentes do servidor
Server components
As peças listadas na tabela a seguir são identificadas como uma das seguintes:
  • T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.

  • T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.

  • F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.

  • C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

DescriçãoTipoDescriçãoTipo
1 Tampa superiorT12 ChassiF
3 Trava do rack direitaT14 Trava do rack esquerda com 2USB e MiniDPT1
5 Trava do rack padrãoT16 Backplane de unidade AnyBay 8x2,5 polegadasT2
7 Backplane de unidade SAS/SATA de 8x2,5 polegadasT28 Monofone de diagnóstico externoT1
9 Unidade de 2,5 polegadasT110 Preenchimento de unidade de 2,5 polegadasC
11 Gaiola de unidade de 8x2,5 polegadasC12 Gaiola E3.S 1TC
13 Backplane da unidade E3.ST214 Preenchimento da unidade E3.SC
15 Unidade E3.ST116 Painel E3.ST1
17 Gaiola M.2 frontalC18 Estrutura da gaiola M.2 frontalC
19 Backplane M.2 traseiroT220 Bandeja da unidade M.2C
21 Placa de interposição M.2T222 Dissipador de calor M.2F
23 Placa do controlador M.2 frontalF24 Backplane NVMe M.2 não RAID de 2 compartimentosT2
25 Backplane RAID SATA/NVMe M.2 de 2 compartimentosT226 Unidade M.2T1
27 Painel térmico M.2F28 Retentor M.2T2
29 Backplane de inicialização M.2 frontalT230 Cartão MicroSDT1
31 Adaptador PCIeT132 Unidade da fonte de alimentaçãoT1
33 Placa riser rígidaT134 Cabos da placa riser (conjunto de placa riser frontal, Gen5 x16)F
35 Cabos da placa riser (conjunto de placa riser frontal, Gen5 x8)F36 Cabos da placa riser (conjunto de placa riser traseira, slots 3-8)T1
37 Dissipador de calor padrãoF38 Dissipador de calor de desempenhoF
39 Módulo de memóriaT140 Placa de E/S USBT1
41 Bateria do CMOSC42 Adaptador NIC de gerenciamentoT1
43 Módulo OCPT144 Suporte 1FH para Processor Neptune® Core ModuleC
45 Defletor de arT146 Defletor de ar Mylar (configuração de GPU de resfriamento de ar frontal)T1
47 Preenchimento do defletor de arC48 ProcessadorF
49 Tampa da placa friaC50 Preenchimento do módulo de processador e dissipador de calorC
51 Tampa do soquete do processadorC52 Suporte da mangueiraC
53 Compartimento do ventiladorC54 VentiladorT1
55 Gaiola da placa riser 3FHC56 Gaiola da placa riser frontalC
57 Gaiola da placa riser 3FH para Processor Neptune® Core ModuleC58 Gaiola da placa riser M.2 3FHC
59 Gaiola de unidade E3.SC60 Processor Neptune® Core ModuleF
61 ColetoresF62 Kit de mangueira em linha 42UF
63 Kit de drenagemF64 Mangueira de conexão em rack 42U/48U (lado de retorno)F
65 Mangueira de conexão em rack 48U (lado da alimentação)F66 Mangueira de conexão em rack 42U (lado da alimentação)F
67 Módulo de energia flash RAID (supercapacitor)T168 Paredes de cabos 2UC
69 Placa do processadorF70 Placa de E/S do sistema (DC-SCM)F
