Список комплектующих

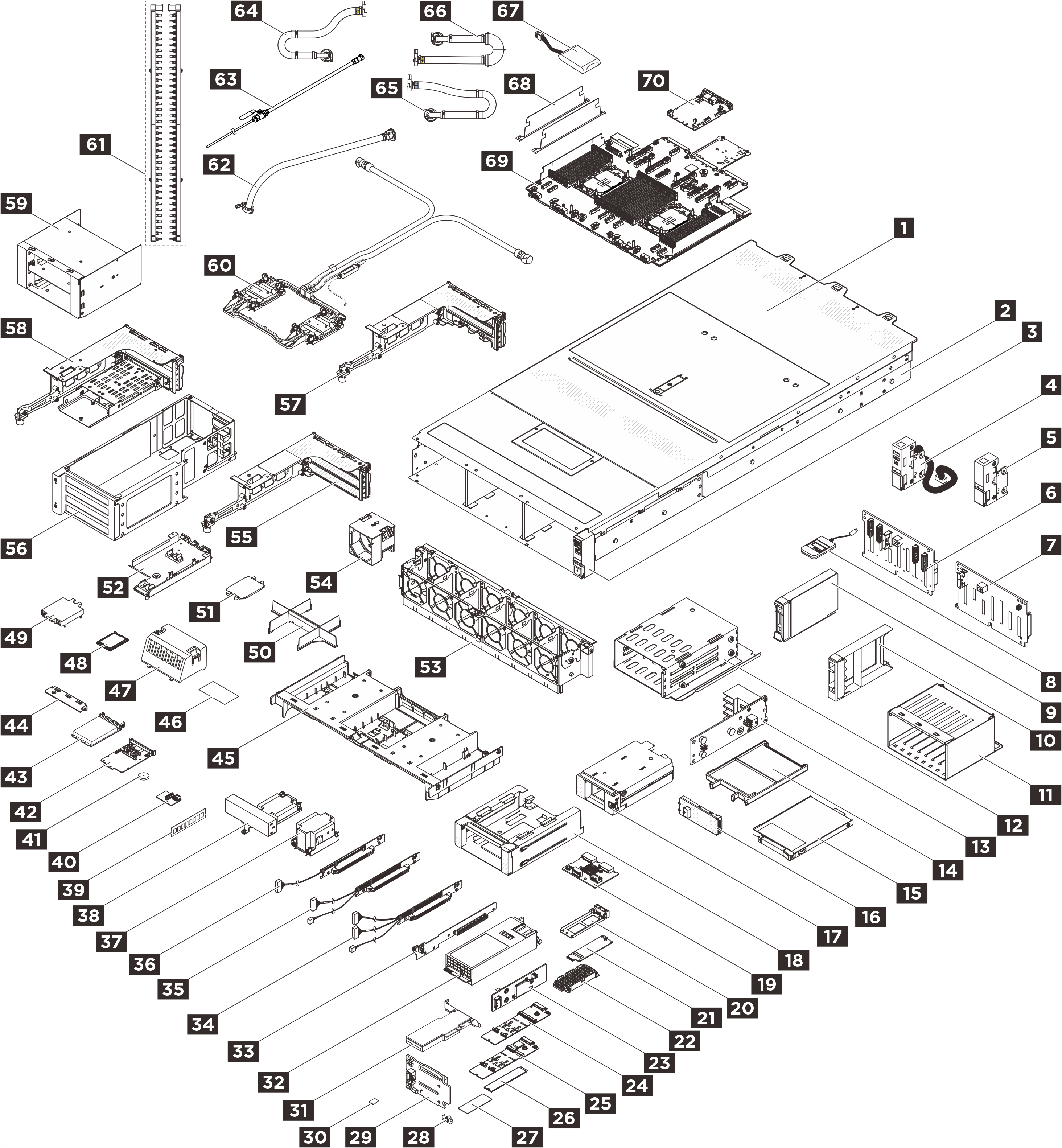

Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.
| Описание | Тип | Описание | Тип |
|---|---|---|---|
| 1 Верхний кожух | T1 | 2 Рама | F |
| 3 Правая защелка стойки | T1 | 4 Левая защелка стойки с 2USB и MiniDP | T1 |
| 5 Стандартная левая защелка стойки | T1 | 6 Объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay | T2 |
| 7 Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | T2 | 8 Внешний диагностический прибор | T1 |
| 9 2,5-дюймовый диск | T1 | 10 Заглушка 2,5-дюймового диска | C |
| 11 Отсек для восьми 2,5-дюймовых дисков | C | 12 Отсек для дисков E3.S 1T | C |
| 13 Объединительная панель для дисков E3.S | T2 | 14 Заглушка диска E3.S | C |
| 15 Диск E3.S | T1 | 16 Панель E3.S | T1 |
| 17 Передний отсек M.2 | C | 18 Рама переднего отсека M.2 | C |
| 19 Задняя объединительная панель M.2 | T2 | 20 Лоток для диска M.2 | C |
| 21 Интерпозер M.2 | T2 | 22 Радиатор M.2 | F |
| 23 Передняя плата контроллера M.2 | F | 24 Объединительная панель с 2 отсеками для дисков M.2 NVMe, отличных от RAID | T2 |
| 25 Объединительная панель с 2 отсеками для дисков M.2 SATA/NVMe RAID | T2 | 26 Диск M.2 | T1 |
| 27 Термолист M.2 | F | 28 Фиксатор M.2 | T2 |
| 29 Передняя объединительная панель загрузки M.2 | T2 | 30 Карта MicroSD | T1 |
| 31 Адаптер PCIe | T1 | 32 Модуль блока питания | T1 |
| 33 Жесткая плата-адаптер Riser | T1 | 34 Кабельная плата-адаптер Riser (передний блок платы-адаптера Riser, Gen5 x16) | F |
| 35 Кабельная плата-адаптер Riser (передний блок платы-адаптера Riser, Gen5 x8) | F | 36 Кабельная плата-адаптер Riser (задний блок платы-адаптера Riser, гнездо 3–8) | T1 |
| 37 Кабельная плата-адаптер Riser (блок платы-адаптера Riser переднего графического процессора высокой мощности) | T2 | 38 Стандартный радиатор | F |
| 39 Радиатор повышенной мощности | F | 40 Модуль памяти | T1 |
| 41 Плата ввода-вывода USB | T1 | 42 Батарейка CMOS | C |
| 43 Модуль OCP | T1 | 44 Скоба 1FH для Processor Neptune® Core Module | C |
| 45 Дефлектор | T1 | 46 Майларовый дефлектор (конфигурация с графическим процессором с передним воздушным охлаждением) | T1 |
| 47 Заглушка дефлектора | C | 48 Процессор | F |
| 49 Кожух платы охлаждения | C | 50 Заглушка модуля процессора и радиатора | C |
| 51 Кожух гнезда процессора | C | 52 Держатель шланга | C |
| 53 Отсек вентиляторов | C | 54 Вентилятор | T1 |
| 55 Отсек платы-адаптера Riser 3FH | C | 56 Передний отсек платы-адаптера Riser | C |
| 57 Отсек платы-адаптера Riser 3FH для Processor Neptune® Core Module | C | 58 Передний отсек платы-адаптера Riser для графического процессора высокой мощности | T2 |
| 59 Воздуховод переднего графического процессора высокой мощности | T1 | 60 Мост адаптера графического процессора | T1 |
| 61 Присоска | T1 | 62 Инструмент для снятия моста NVIDIA | T1 |
| 63 Отсек платы-адаптера Riser 3FH M.2 | C | 64 Отсек для дисков E3.S | C |
| 65 Processor Neptune® Core Module | F | 66 Модуль питания флэш-памяти RAID (суперконденсатор) | T1 |
| 67 Процессорная плата | C | 68 Стенки для кабелей 2U | F |
| 69 Системная плата ввода-вывода (DC-SCM) | F |
