รายการอะไหล่

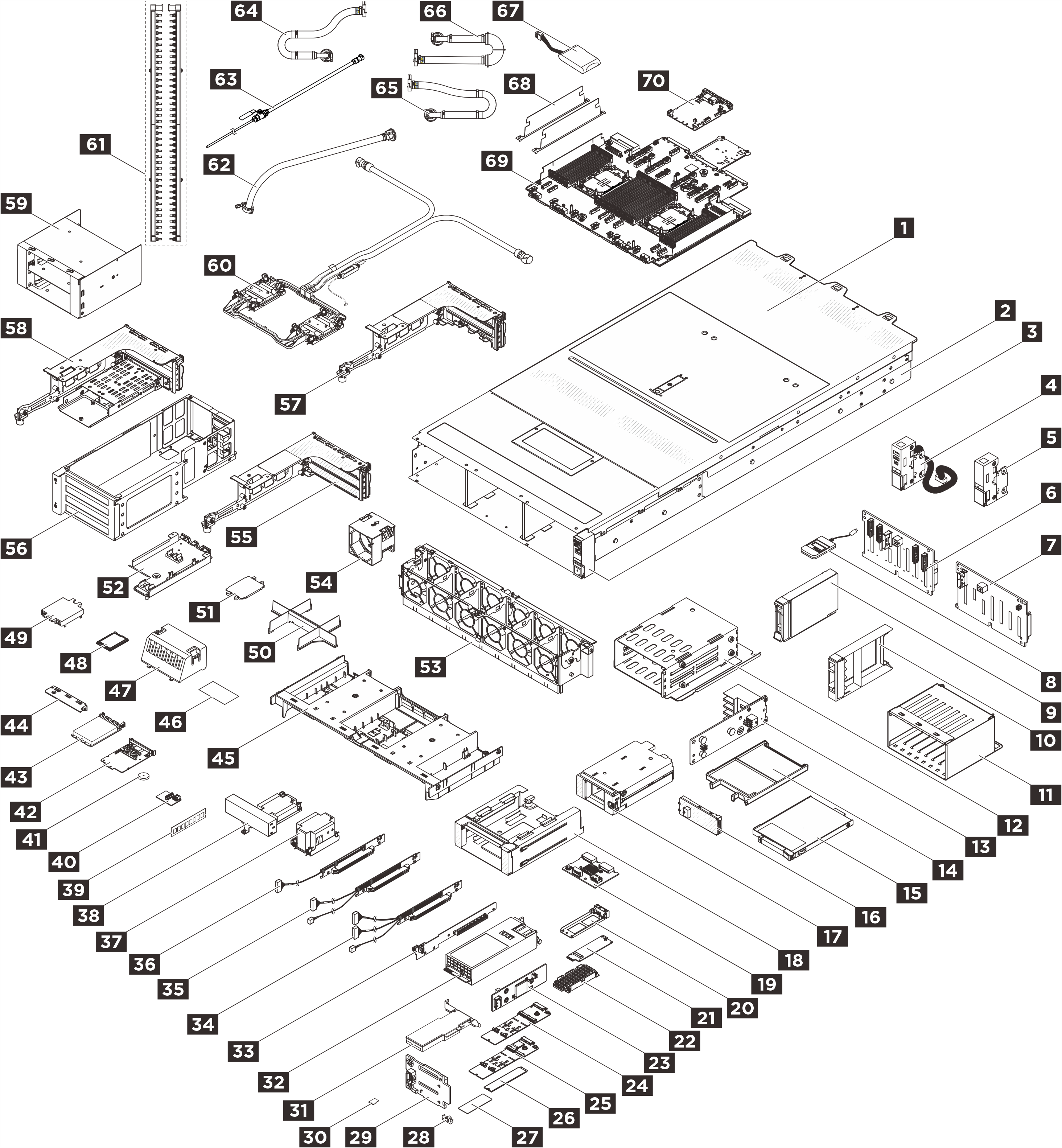

ระบุส่วนประกอบแต่ละชิ้นที่มีภายในเซิร์ฟเวอร์ของคุณโดยใช้รายการอะไหล่
ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
| รายละเอียด | รุ่น | รายละเอียด | รุ่น |
|---|---|---|---|
| 1 ฝาครอบด้านบน | T1 | 2 ตัวเครื่อง | F |
| 3 สลักแร็คด้านขวา | T1 | 4 สลักแร็คด้านซ้าย 2USB และ MiniDP | T1 |
| 5 สลักแร็คด้านซ้ายแบบมาตรฐาน | T1 | 6 แบ็คเพลนไดรฟ์ AnyBay ขนาด 2.5 นิ้ว 8 ชุด | T2 |
| 7 ไดรฟ์แบ็คเพลน SAS/SATA ขนาด 2.5 นิ้ว 8 ชุด | T2 | 8 หูโทรศัพท์การวินิจฉัยภายนอก | T1 |
| 9 ไดรฟ์ขนาด 2.5 นิ้ว | T1 | 10 แผงครอบไดรฟ์ขนาด 2.5 นิ้ว | C |
| 11 ตัวครอบไดรฟ์ขนาด 2.5 นิ้ว 8 ชุด | C | 12 ตัวครอบ E3.S 1T | C |
| 13 แบ็คเพลนไดรฟ์ E3.S | T2 | 14 แผงครอบไดรฟ์ E3.S | C |
| 15 ไดรฟ์ E3.S | T1 | 16 ฝา E3.S | T1 |
| 17 ตัวครอบ M.2 ด้านหน้า | C | 18 โครงตัวครอบ M.2 ด้านหน้า | C |
| 19 แบ็คเพลน M.2 ด้านหลัง | T2 | 20 ถาดไดรฟ์ M.2 | C |
| 21 อินเทอร์โพเซอร์ M.2 | T2 | 22 แผงระบายความร้อน M.2 | F |
| 23 บอร์ดควบคุม M.2 ด้านหน้า | F | 24 แบ็คเพลน 2 ช่องใส่ M.2 แบบไม่ใช่ RAID NVMe | T2 |
| 25 แบ็คเพลน 2 ช่องใส่ M.2 RAID SATA/NVMe | T2 | 26 ไดรฟ์ M.2 | T1 |
| 27 แผ่นระบายความร้อน M.2 | F | 28 ส่วนยึด M.2 | T2 |
| 29 แบ็คเพลนบูต M.2 ด้านหน้า | T2 | 30 การ์ด MicroSD | T1 |
| 31 อะแดปเตอร์ PCIe | T1 | 32 ชุดแหล่งจ่ายไฟ | T1 |
| 33 การ์ดตัวยกแบบแข็ง | T1 | 34 สายการ์ดตัวยก (ส่วนประกอบตัวยกด้านหน้า, Gen5 x16) | F |
| 35 สายการ์ดตัวยก (ส่วนประกอบตัวยกด้านหน้า, Gen5 x8) | F | 36 สายการ์ดตัวยก (ส่วนประกอบตัวยกด้านหลัง, ช่องเสียบ 3-8) | T1 |
| 37 การ์ดตัวยกสาย (ชุดตัวยก GPU กำลังวัตต์สูงด้านหน้า) | T2 | 38 ตัวระบายความร้อนแบบมาตรฐาน | F |
| 39 ตัวระบายความร้อนประสิทธิภาพสูง | F | 40 โมดูลหน่วยความจำ | T1 |
| 41 แผง I/O USB | T1 | 42 แบตเตอรี่ CMOS | C |
| 43 โมดูล OCP | T1 | 44 โครงยึด 1FH สำหรับ Processor Neptune® Core Module | C |
| 45 แผ่นกั้นลม | T1 | 46 แผ่นกั้นลม mylar (การกำหนดค่า GPU ระบายความร้อนด้วยอากาศด้านหน้า) | T1 |
| 47 แผงครอบแผ่นกั้นลม | C | 48 โปรเซสเซอร์ | F |
| 49 ฝาครอบแผ่นระบายความร้อน | C | 50 แผงครอบโมดูลโปรเซสเซอร์และตัวระบายความร้อน | C |
| 51 ฝาครอบช่องเสียบโปรเซสเซอร์ | C | 52 ตัวยึดสาย | C |
| 53 ตัวครอบพัดลม | C | 54 พัดลม | T1 |
| 55 ตัวครอบตัวยก 3FH | C | 56 ตัวครอบตัวยกด้านหน้า | C |
| 57 ตัวครอบตัวยก 3FH Processor Neptune® Core Module | C | 58 ตัวครอบตัวยกด้านหน้าสำหรับ GPU กำลังวัตต์สูง | T2 |
| 59 ชุดดูดอากาศด้านหน้าสำหรับ GPU กำลังวัตต์สูง | T1 | 60 บริดจ์ลิงก์อะแดปเตอร์ GPU | T1 |
| 61 ยางดูด | T1 | 62 เครื่องมือถอดบริดจ์ NVIDIA | T1 |
| 63 ตัวครอบตัวยก 3FH M.2 | C | 64 ตัวครอบไดรฟ์ E3.S | C |
| 65 Processor Neptune® Core Module | F | 66 โมดูลพลังงานแบบแฟลชของ RAID (Supercap) | T1 |
| 67 แผงโปรเซสเซอร์ | C | 68 ผนังสาย 2U | F |
| 69 แผง I/O ระบบ (DC-SCM) | F |
