Liste des pièces
Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

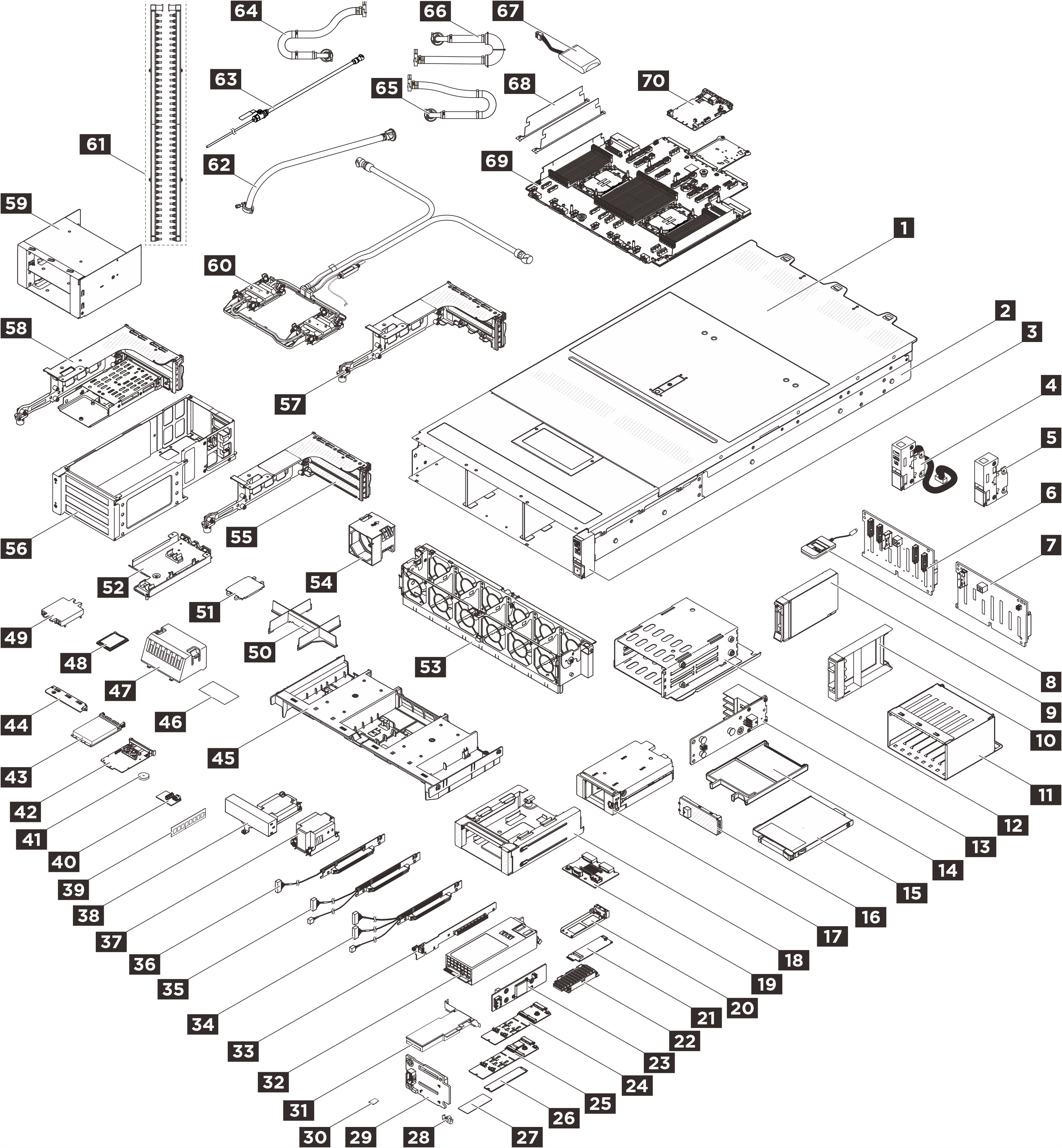

| Description | Type | Description | Type |
|---|---|---|---|
| 1 Carter supérieur | T1 | 2 Châssis | F |
| 3 Verrouillage d’armoire droit | T1 | 4 Taquet d’armoire gauche avec 2 ports USB et MiniDP | T1 |
| 5 Taquet d’armoire gauche standard | T1 | 6 Fond de panier d’unité AnyBay 8 x 2,5 pouces | T2 |
| 7 Fond de panier d’unité SAS/SATA 8 x 2,5 pouces | T2 | 8 Ensemble de diagnostics externe | T1 |
| 9 Unité 2,5 pouces | T1 | 10 Obturateur d’unité 2,5 pouces | C |
| 11 Boîtier d’unités de disque dur 8 x 2,5 pouces | C | 12 Boîtier E3.S 1T | C |
| 13 Fond de panier d’unité E3.S | T2 | 14 Obturateur d’unité E3.S | C |
| 15 Unité E3.S | T1 | 16 Panneau E3.S | T1 |
| 17 Boîtier M.2 avant | C | 18 Cadre du boîtier M.2 avant | C |
| 19 Fond de panier M.2 arrière | T2 | 20 Plateau d’unité M.2 | C |
| 21 Interposeur M.2 | T2 | 22 Dissipateur thermique M.2 | F |
| 23 Carte contrôleur M.2 avant | F | 24 Fond de panier à 2 baies M.2 NVMe non-RAID | T2 |
| 25 Fond de panier à 2 baies M.2 SATA/NVMe RAID | T2 | 26 Unité M.2 | T1 |
| 27 Tampon thermique M.2 | F | 28 Dispositif de retenue M.2 | T2 |
| 29 Fond de panier de démarrage M.2 avant | T2 | 30 Carte MicroSD | T1 |
| 31 Adaptateur PCIe | T1 | 32 Bloc d’alimentation | T1 |
| 33 Carte mezzanine rigide | T1 | 34 Carte mezzanine à câble (assemblage de cartes mezzanines avant, Gen5 x16) | F |
| 35 Carte mezzanine à câble (assemblage de cartes mezzanines avant, Gen5 x8) | F | 36 Carte mezzanine à câble (assemblage de cartes mezzanines arrière, emplacement 3 à 8) | T1 |
| 37 Carte mezzanine à câble (assemblage de cartes mezzanines GPU avant à haute puissance) | T2 | 38 Dissipateur thermique standard | F |
| 39 Dissipateur thermique de performance | F | 40 Module de mémoire | T1 |
| 41 Carte d’E-S USB | T1 | 42 Pile CMOS | C |
| 43 Module OCP | T1 | 44 Support 1FH pour Processor Neptune® Core Module | C |
| 45 Grille d’aération | T1 | 46 Grille d’aération en mylar (configuration GPU avant à refroidissement par air) | T1 |
| 47 Obturateur de grille d’aération | C | 48 Processeur | F |
| 49 Couvercle de la plaque froide | C | 50 Obturateur de module dissipateur thermique-processeur | C |
| 51 Cache de socket du processeur | C | 52 Support de tuyaux | C |
| 53 Boîtier de ventilation | C | 54 Ventilateur | T1 |
| 55 Boîtier de carte mezzanine 3FH | C | 56 Boîtier de carte mezzanine avant | C |
| 57 Boîtier de carte mezzanine 3FH pour Processor Neptune® Core Module | C | 58 Boîtier de carte mezzanine avant pour GPU à haute puissance | T2 |
| 59 Conduit de ventilation de GPU avant à haute puissance | T1 | 60 Pont de liaison d’adaptateur GPU | T1 |
| 61 Ventouse | T1 | 62 Outil de retrait de pont NVIDIA | T1 |
| 63 Boîtier de carte mezzanine M.2 3FH | C | 64 Boîtier d’unités de disque dur E3.S | C |
| 65 Processor Neptune® Core Module | F | 66 Module d’alimentation flash RAID (supercondensateur) | T1 |
| 67 Carte du processeur | C | 68 Supports de câble 2U | F |
| 69 Carte d’E-S système (DC-SCM) | F |
