部件列表
部件列表可用于识别适用于服务器的各种组件。
如需了解如何订购部件,请:
转到 Lenovo 数据中心支援 并导航到服务器的支持页面。
单击
。输入序列号以查看适用于您的服务器的部件列表。
强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。
注
根据型号的不同,您的服务器可能与插图略有不同。

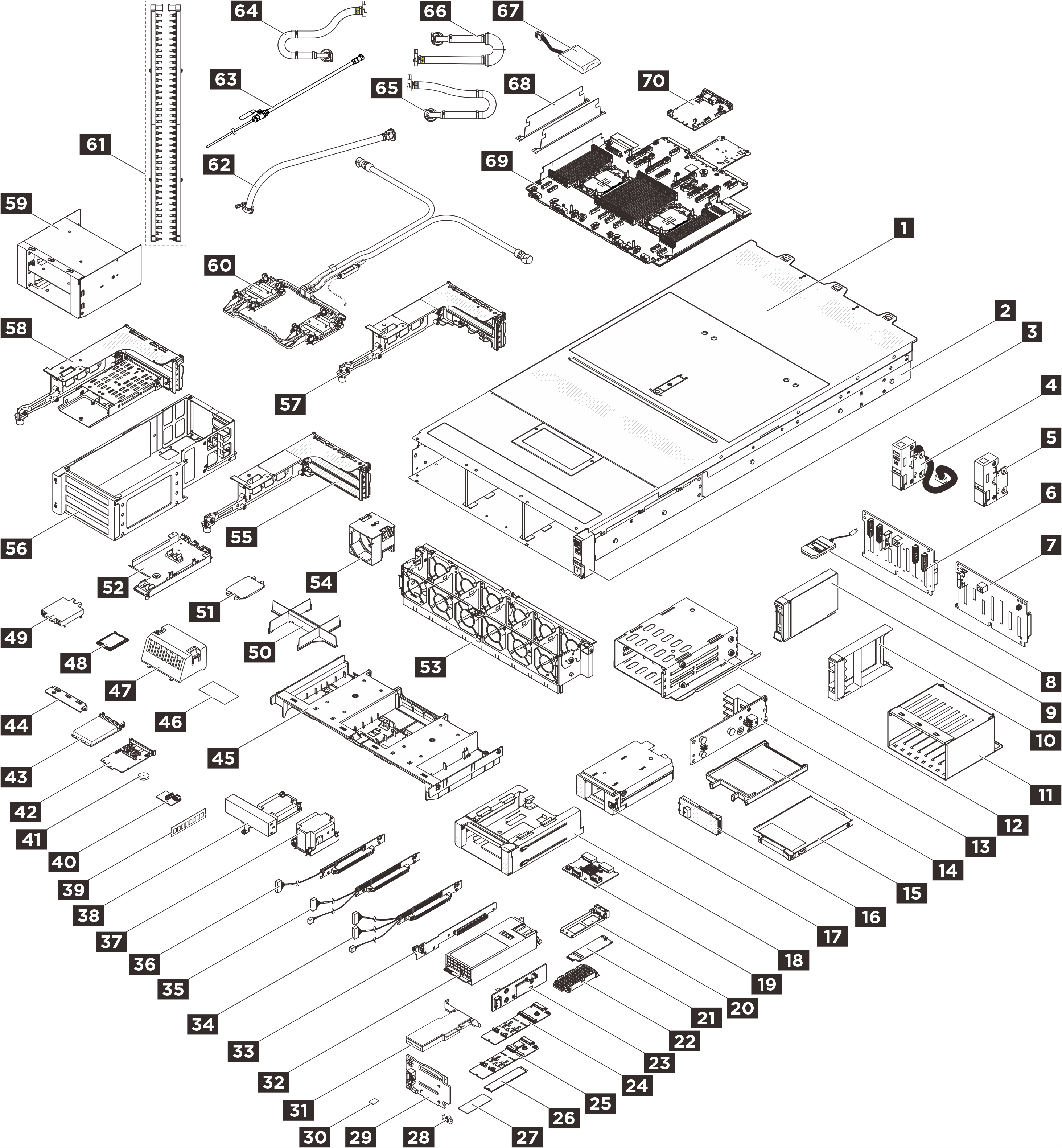

图 1. 服务器组件


下表中的部件归类情况如下:
T1:1 类客户可更换部件(CRU)。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU,您必须支付安装费用。
T2:2 类客户可更换部件(CRU)。根据服务器的保修服务类型,您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装,无需支付额外费用。
F:现场可更换部件(FRU)。FRU 必须由经过培训的技术服务人员来安装。
C:易损耗部件和结构部件。由您自己负责购买和更换易损耗部件和结构部件(组件,例如填充件或挡板)。如果要求 Lenovo 代为购买或安装结构组件,您必须支付服务费。
描述 | 类型 | 描述 | 类型 |
---|---|---|---|
1 顶盖 | T1 | 2 机箱 | F |
3 右侧机架滑锁 | T1 | 4 带 2USB 和 MiniDP 的左侧机架滑锁 | T1 |
5 标准机架滑锁 | T1 | 6 8 x 2.5 英寸 AnyBay 硬盘背板 | T2 |
7 8 x 2.5 英寸 SAS/SATA 硬盘背板 | T2 | 8 外部诊断手持设备 | T1 |
9 2.5 英寸硬盘 | T1 | 10 2.5 英寸硬盘填充件 | C |
11 8 x 2.5 英寸硬盘仓 | C | 12 E3.S 1T 硬盘仓 | C |
13 E3.S 硬盘背板 | T2 | 14 E3.S 硬盘填充件 | C |
15 E3.S 硬盘 | T1 | 16 E3.S 挡板 | T1 |
17 正面 M.2 硬盘仓 | C | 18 正面 M.2 硬盘仓框架 | C |
19 背面 M.2 背板 | T2 | 20 M.2 硬盘托盘 | C |
21 M.2 插转卡 | T2 | 22 M.2 散热器 | F |
23 正面 M.2 控制器板 | F | 24 M.2 非 RAID NVMe 2 插槽背板 | T2 |
25 M.2 RAID SATA/NVMe 2 插槽背板 | T2 | 26 M.2 硬盘 | T1 |
27 M.2 导热垫 | F | 28 M.2 固定器 | T2 |
29 正面 M.2 引导背板 | T2 | 30 MicroSD 卡 | T1 |
31 PCIe 适配器 | T1 | 32 电源模块单元 | T1 |
33 硬质转接卡 | T1 | 34 线缆转接卡(正面转接卡组合件,Gen5 x16) | F |
35 线缆转接卡(正面转接卡组合件,Gen5 x8) | F | 36 线缆转接卡(背面转接卡组合件,插槽 3-8) | T1 |
37 标准散热器 | F | 38 高性能散热器 | F |
39 内存条 | T1 | 40 USB I/O 板 | T1 |
41 CMOS 电池 | C | 42 管理 NIC 适配器 | T1 |
43 OCP 模块 | T1 | 44 用于 Processor Neptune® Core Module 的 1FH 支架 | C |
45 导风罩 | T1 | 46 导风罩麦拉片(正面风冷 GPU 配置) | T1 |
47 导风罩填充件 | C | 48 处理器 | F |
49 冷却板外盖 | C | 50 处理器和散热器模块填充件 | C |
51 处理器插槽防尘盖 | C | 52 软管夹持器 | C |
53 风扇架 | C | 54 风扇 | T1 |
55 3FH 转接卡架 | C | 56 正面转接卡架 | C |
57 用于 Processor Neptune® Core Module 的 3FH 转接卡架 | C | 58 3FH M.2 转接卡架 | C |
59 E3.S 硬盘仓 | C | 60 Processor Neptune® Core Module | F |
61 歧管 | F | 62 42U 行级软管套件 | F |
63 排气套件 | F | 64 42U/48U 机架级连接软管(回流侧) | F |
65 48U 机架级连接软管(供给侧) | F | 66 42U 机架级连接软管(供给侧) | F |
67 RAID 快速充电模块(超级电容器) | T1 | 68 2U 线缆壁 | C |
69 处理器板 | F | 70 系统 I/O 板(DC-SCM) | F |
