Configurações de vários servidores

Consulte esta seção para aprender a direcionar cabos para configuração de vários servidores.

Configuração de vários servidores​

Vários servidores podem ser conectados com cabos Ethernet, conforme ilustrado.

Nota

  • Para configuração de vários servidores, instale um ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter e defina a Configuração de UEFI > Configurações da BMC > Configurações de rede > Porta da Interface de Rede para Uplink MAC no servidor com o adaptador instalado.

  • Todos os servidores ThinkSystem que comportam o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter podem ser encadeados em configurações de vários servidores por meio do adaptador.

  • Para ThinkSystem SR650a V4, o ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter é aceito no slot OCP 1. Quando o adaptador está instalado, o slot OCP 2 não é aceito.

  • Para eficiência otimizada, instale o módulo OCP necessário conforme ilustrado.

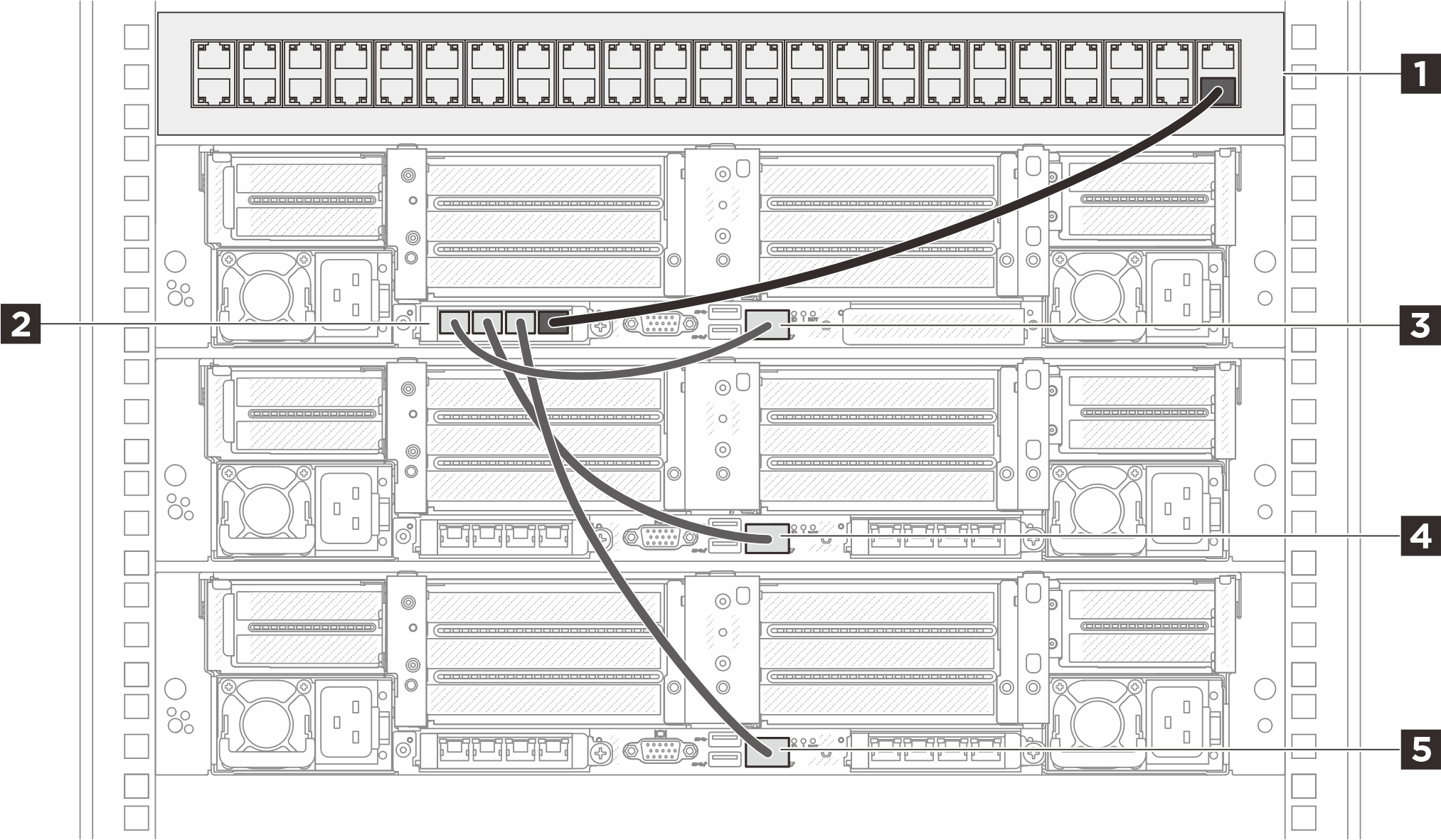

Figura 1. Configuração de vários servidores

1 Comutador do rack
2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter instalado no servidor 13 Porta de gerenciamento de sistema do XCC no servidor 2
4 Porta de gerenciamento de sistema do XCC no servidor 3
5 Porta de gerenciamento de sistema do XCC no servidor 4

Notas​

  1. Os servidores em cadeia não precisam ser instalados necessariamente no mesmo rack e podem ser conectados entre racks por meio de um comutador de rack. Consulte a ilustração para ver um exemplo.

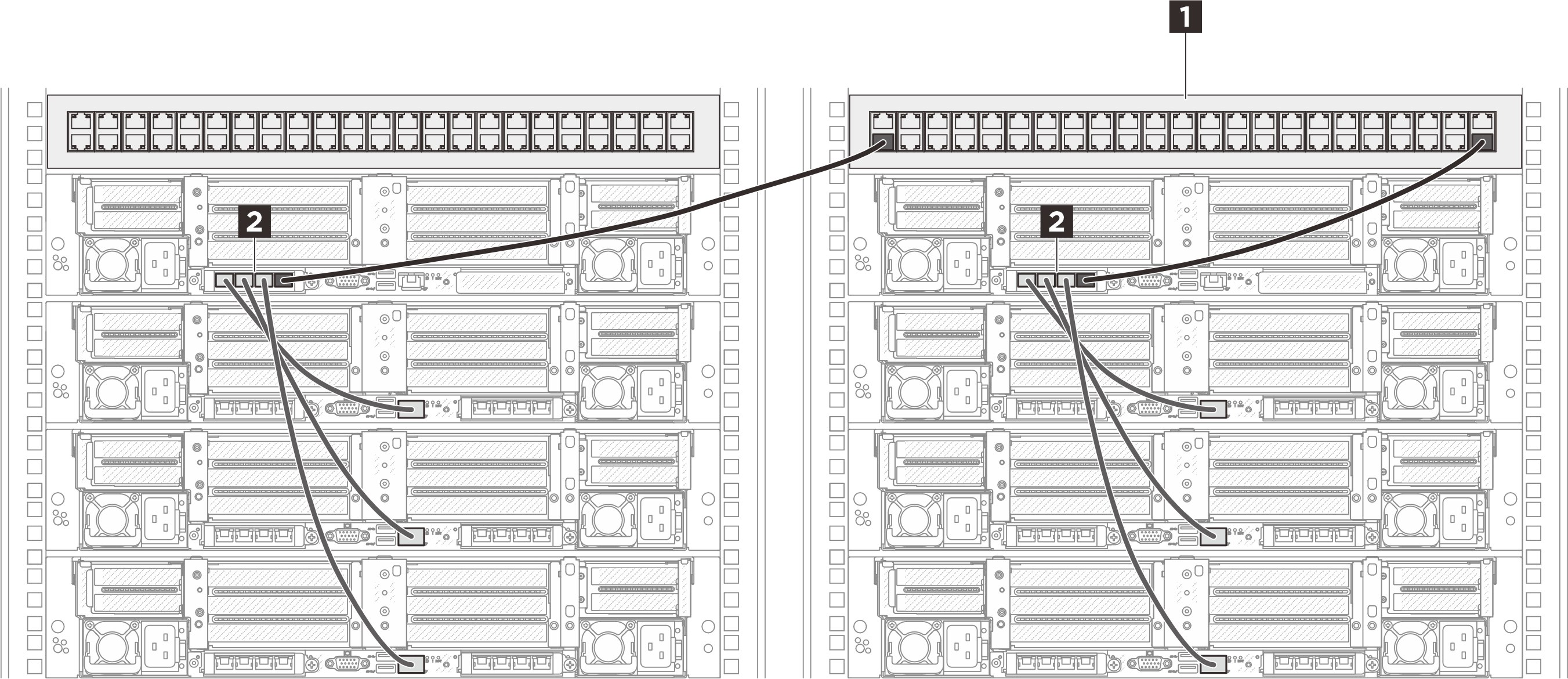

    Um exemplo de cadeia de servidores entre racks


    1 Comutador do rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  2. Não crie nenhum loop de comutador conectando mais de uma porta no mesmo módulo OCP ao comutador.

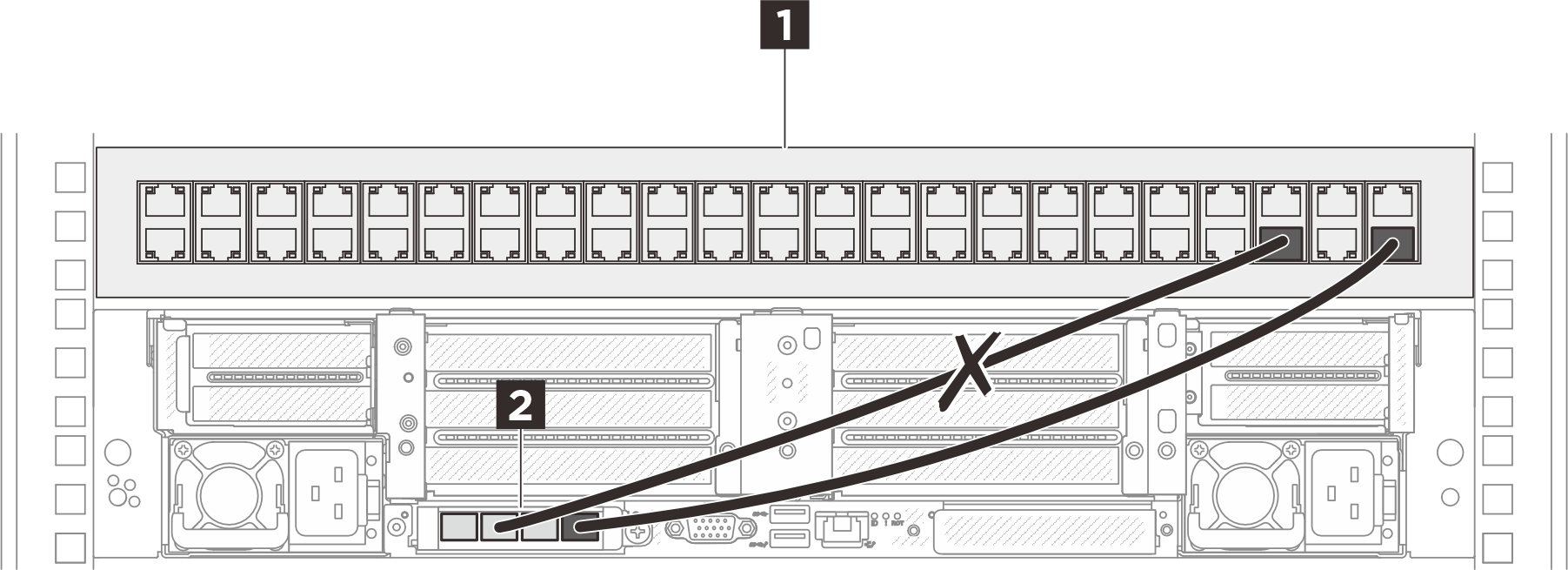

    Um exemplo de conexão que deve ser evitado


    1 Comutador do rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  3. Não crie nenhuma conexão de série entre servidores conectando um módulo OCP a outro módulo OCP. Cada módulo OCP para a configuração de vários servidores deve ser conectado diretamente ao comutador do rack.

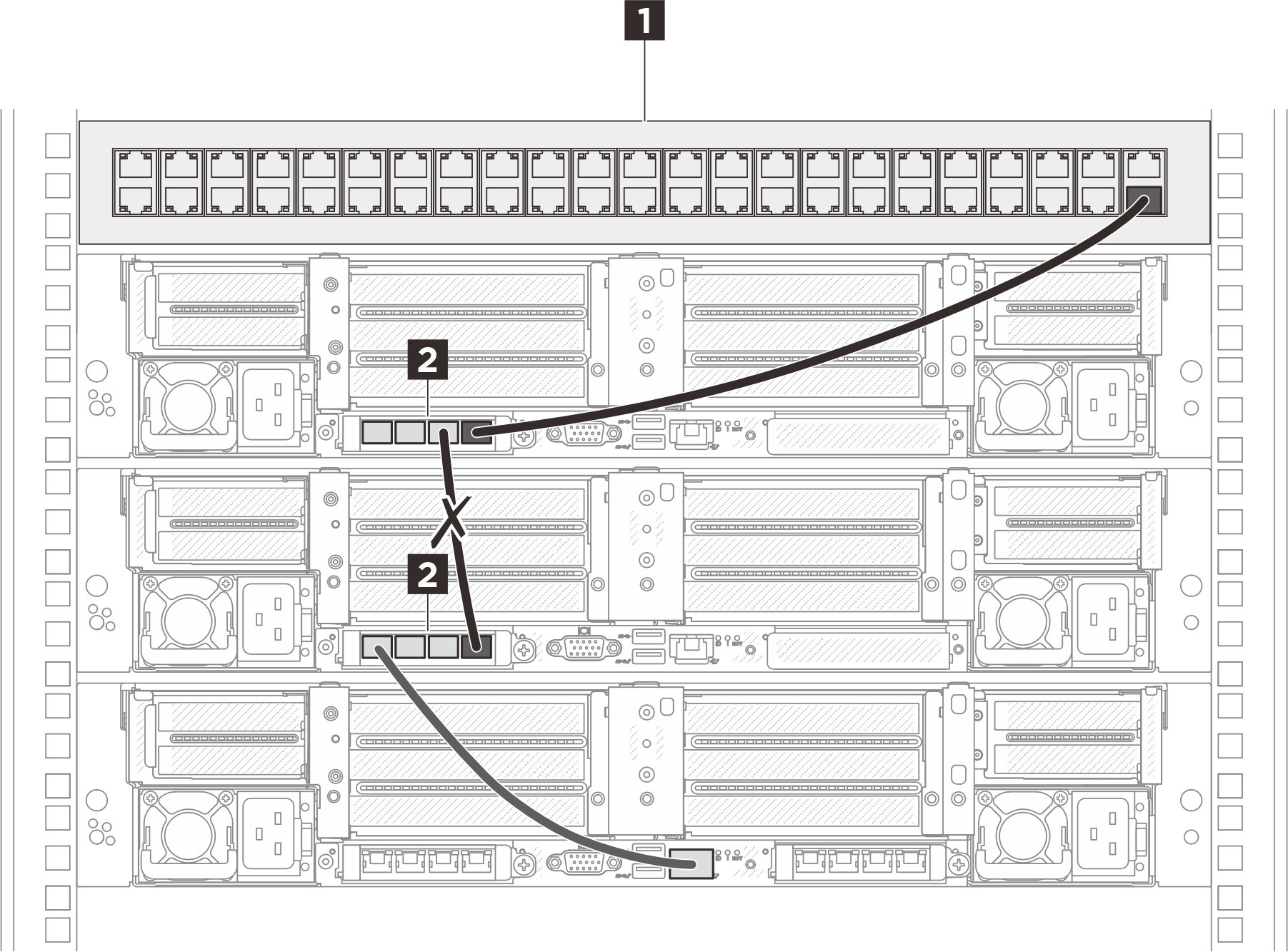

    Um exemplo de conexão que deve ser evitado


    1 Comutador do rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter

  4. Se a porta da Interface de Rede não estiver definida como Uplink MAC na UEFI (conforme descrito na nota), a configuração de vários servidores ainda poderá funcionar conectando os servidores, conforme a ilustração abaixo. É recomendável selecionar Uplink MAC para otimizar a eficiência.

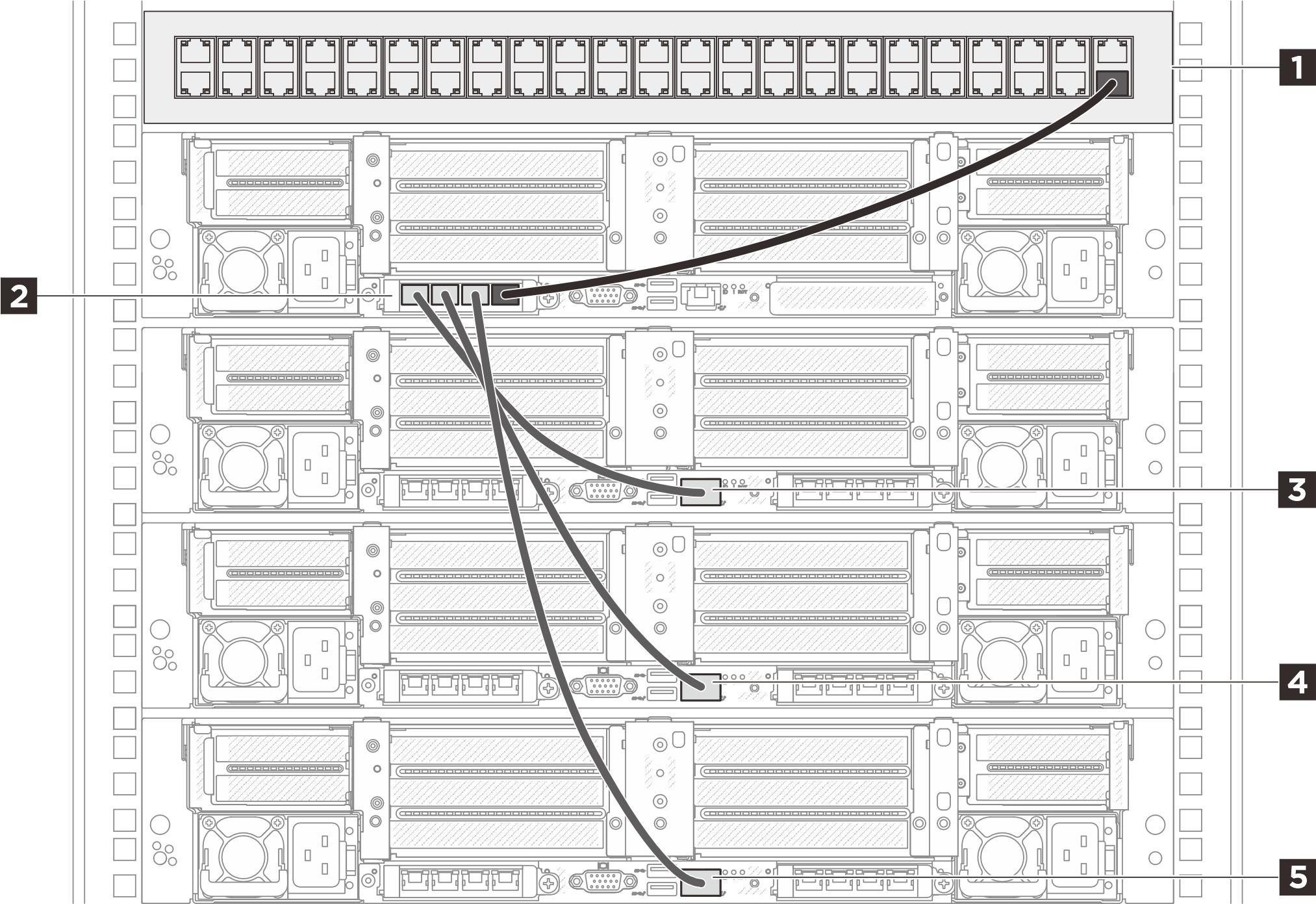

    Um exemplo de conexão sem selecionar o Uplink MAC


    1 Comutador do rack
    2 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter instalado no servidor 13 Porta de gerenciamento de sistema do XCC no servidor 1
    4 Porta de gerenciamento de sistema do XCC no servidor 2
    5 Porta de gerenciamento de sistema do XCC no servidor 3
