Configurações do adaptador de placa temporizadora NVMe
Esta seção fornece informações sobre o roteamento de cabos para o modelo de servidor com adaptadores de placa temporizadora NVMe
Este servidor oferece suporte às seguintes quatro configurações de adaptadores de placa temporizadora NVMe.
Configuração 1: um adaptador de placa temporizadora NVMe no blackplane traseiro
Figura 1. Roteamento de cabos para configuração com um adaptador de placa temporizadora NVMe no blackplane traseiro
| Cabo | De | Para |
|---|---|---|
| 1 Cabo de sinal NVMe | Conector NVMe 0-1 no backplane traseiro | Conector C0 no adaptador de placa temporizadora no slot PCIe 4 |
| Conector NVMe 2-3 no backplane traseiro | Conector C1 no adaptador de placa temporizadora no slot PCIe 4 |
Configuração 2: dois adaptadores de placa temporizadora NVMe no blackplane frontal

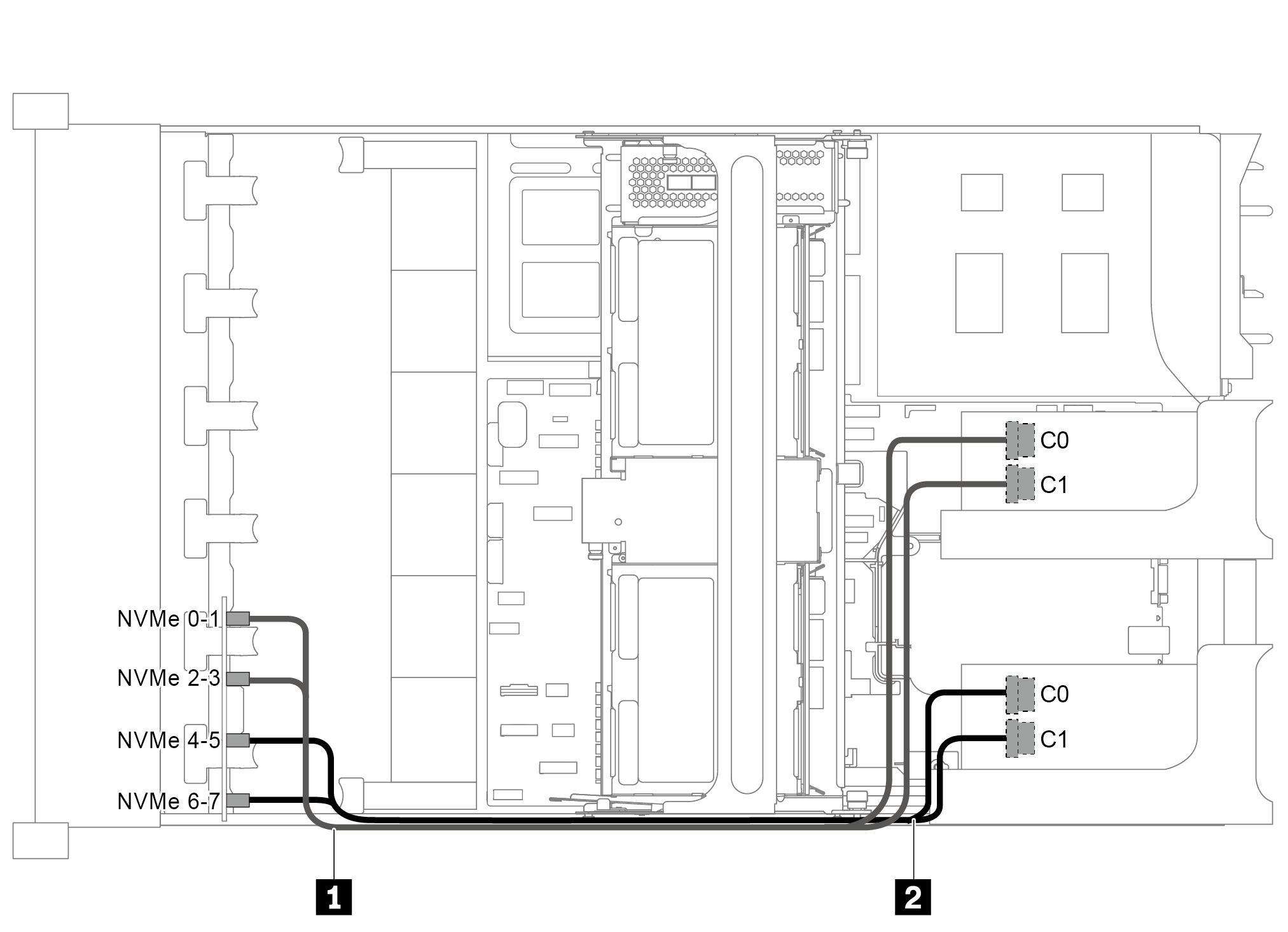

Figura 2. Roteamento de cabos para configuração com dois adaptadores de placa temporizadora NVMe no blackplane frontal
| Cabo | De | Para |
|---|---|---|
| 1 Cabo de sinal NVMe | Conector NVMe 0–1 no backplane frontal 3 | Conector C0 no adaptador de placa temporizadora 1 no slot PCIe 5 |
| Conector NVMe 2–3 no backplane frontal 3 | Conector C1 no adaptador de placa temporizadora 1 no slot PCIe 5 | |
| 2 Cabo de sinal NVMe | Conector NVMe 4–5 no backplane frontal 3 | Conector C0 no adaptador de placa temporizadora 2 no slot PCIe 1 |
| Conector NVMe 6–7 no backplane frontal 3 | Conector C1 no adaptador de placa temporizadora 2 no slot PCIe 1 |
Configuração 3: três adaptadores de placa temporizadora NVMe, um no backplane traseiro, dois no backplane frontal
Figura 3. Roteamento de cabos para configuração com três adaptadores de placa temporizadora NVMe, um no backplane traseiro, dois no backplane frontal
| Cabo | De | Para |
|---|---|---|
| 1 Cabo de sinal NVMe | Conector NVMe 0–1 no backplane frontal 3 | Conector C0 no adaptador de placa temporizadora 1 no slot PCIe 5 |
| Conector NVMe 2–3 no backplane frontal 3 | Conector C1 no adaptador de placa temporizadora 1 no slot PCIe 5 | |
| 2 Cabo de sinal NVMe | Conector NVMe 4–5 no backplane frontal 3 | Conector C0 no adaptador de placa temporizadora 2 no slot PCIe 1 |
| Conector NVMe 6–7 no backplane frontal 3 | Conector C1 no adaptador de placa temporizadora 2 no slot PCIe 1 | |
| 3 Cabo de sinal NVMe | Conector NVMe 0-1 no backplane traseiro | Conector C0 no adaptador de placa temporizadora 3 no slot PCIe 4 |
| Conector NVMe 2-3 no backplane traseiro | Conector C1 no adaptador de placa temporizadora 3 no slot PCIe 4 |
Configuração 4: um adaptador de placa temporizadora NVMe no blackplane traseiro e uma placa de comutador NVMe 1611-8P
Figura 4. Roteamento de cabos para configuração com um adaptador de placa temporizadora NVMe no blackplane traseiro e uma placa de comutador NVMe 1611-8P
| 1 Cabo de sinal NVMe | Conector NVMe 0-1 no backplane traseiro | Conector C0 no adaptador de placa temporizadora no slot PCIe 4 |
| Conector NVMe 2-3 no backplane traseiro | Conector C1 no adaptador de placa temporizadora no slot PCIe 4 | |
| 2 Cabo de sinal NVMe | Conectores NVMe 0–1 e 2–3 no backplane frontal 3 | Conectores C0 e C1 na placa de comutador NVMe no slot PCIe 1 |
| Conectores NVMe 4–5 e 6–7 no backplane frontal 3 | Conectores C2 e C3 na placa de comutador NVMe no slot PCIe 1 |
