Instalar um ventilador hot-swap

Siga as instruções nesta seção para instalar um ventilador hot-swap.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Certifique-se de substituir um ventilador com defeito por outra unidade exatamente do mesmo tipo.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • As ilustrações a seguir mostram a numeração do ventilador frontal e traseiro:
    Figura 1. Numeração do ventilador frontal
    Front fan numbering
    Figura 2. Numeração do ventilador traseiro
    Rear fan numbering

Procedimento

  1. Certifique-se de que a etiqueta de direção de fluxo de ar no ventilador esteja virada para cima; em seguida, alinhe o ventilador com o soquete do ventilador.
  2. Pressione e segure a trava laranja; em seguida, deslize o ventilador no soquete até que ele se encaixe no lugar.

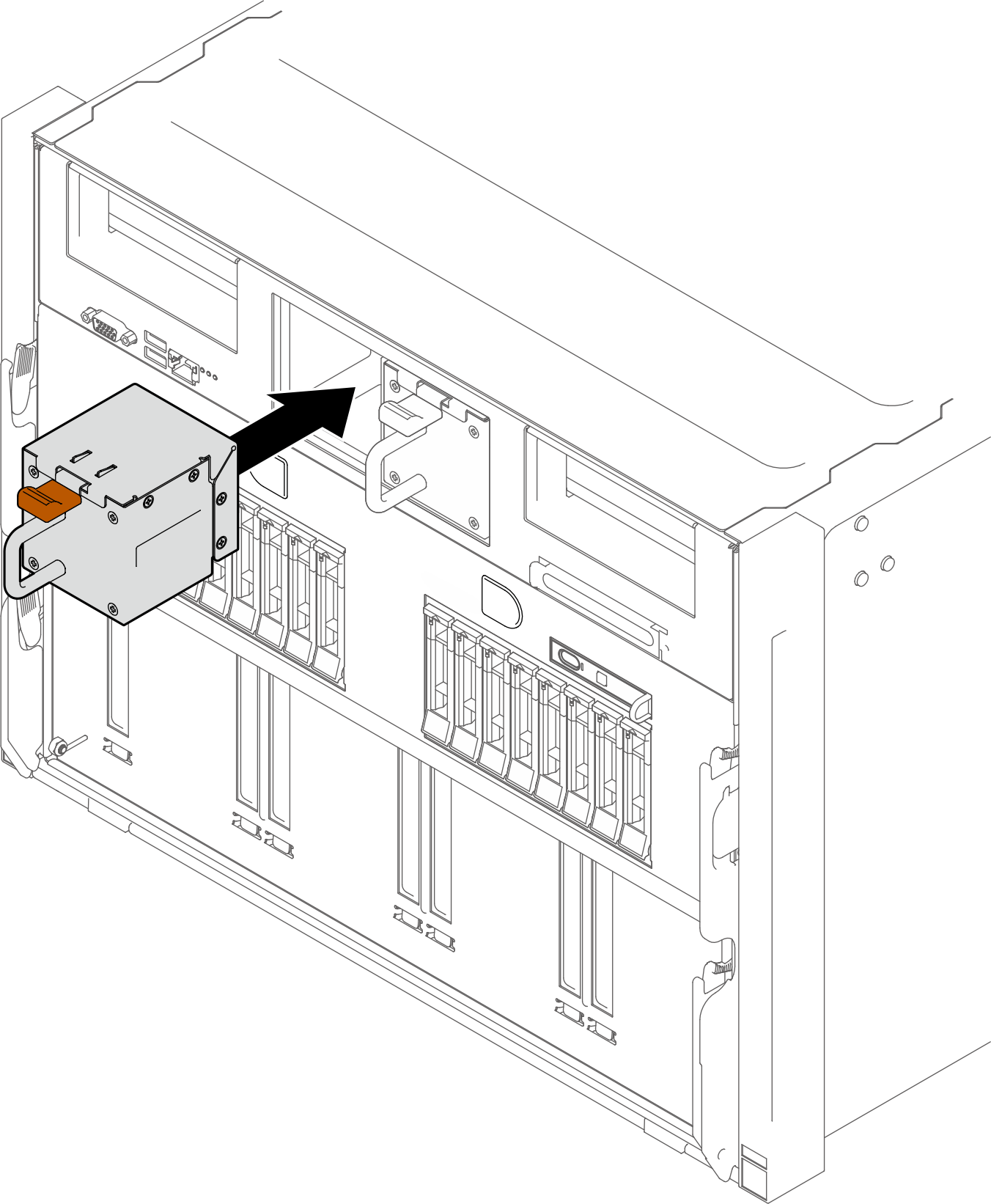

    Figura 3. Instalação do ventilador frontal
    Front fan installation

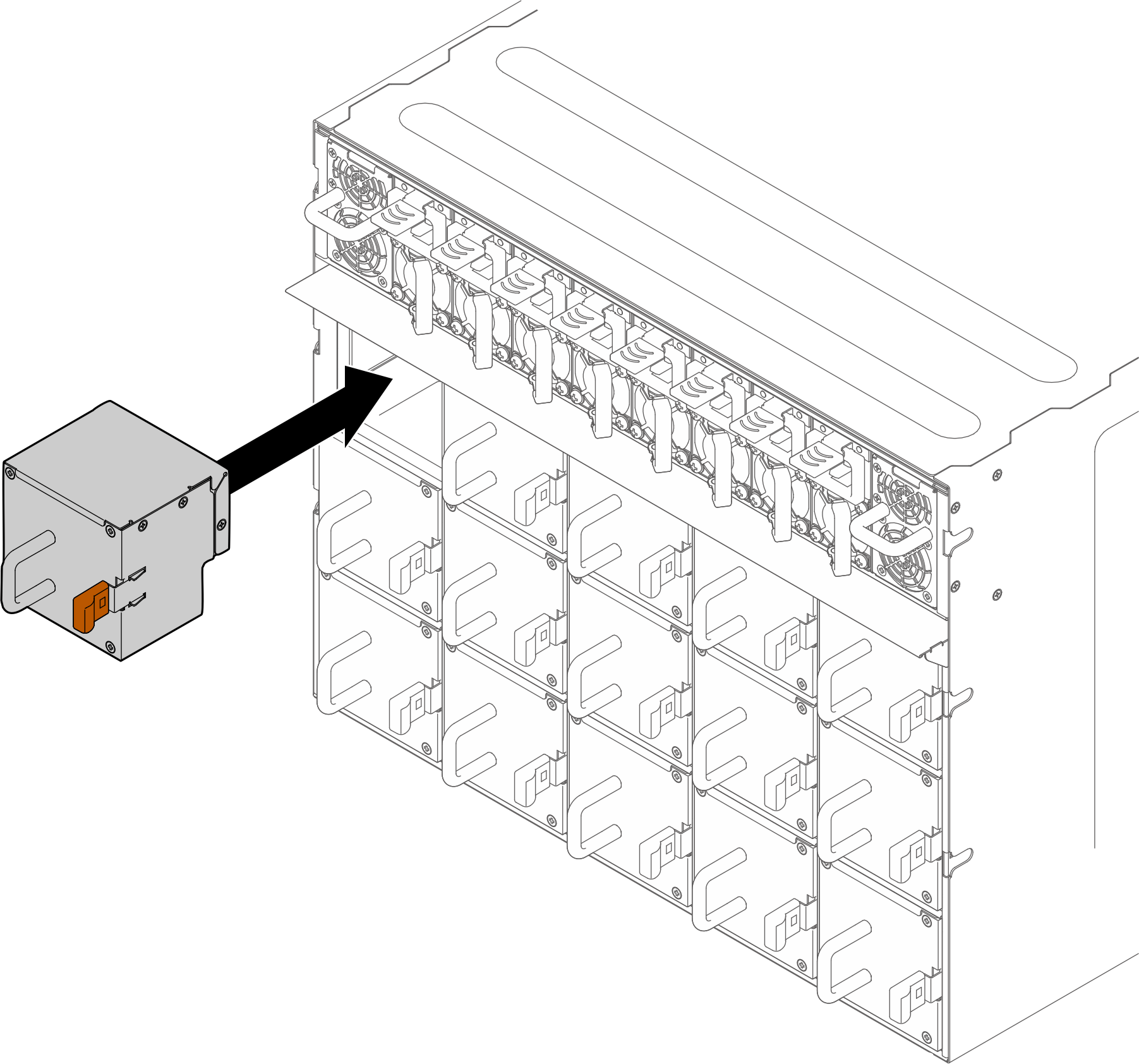

    Figura 4. Instalação do ventilador traseiro
    Rear fan installation

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
