Installation d'un ventilateur remplaçable à chaud

Suivez les instructions de cette section pour installer un ventilateur remplaçable à chaud.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Veillez à remplacer un ventilateur défectueux par une autre unité du même type.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Les illustrations suivantes présentent les numéros des ventilateurs avant et arrière :

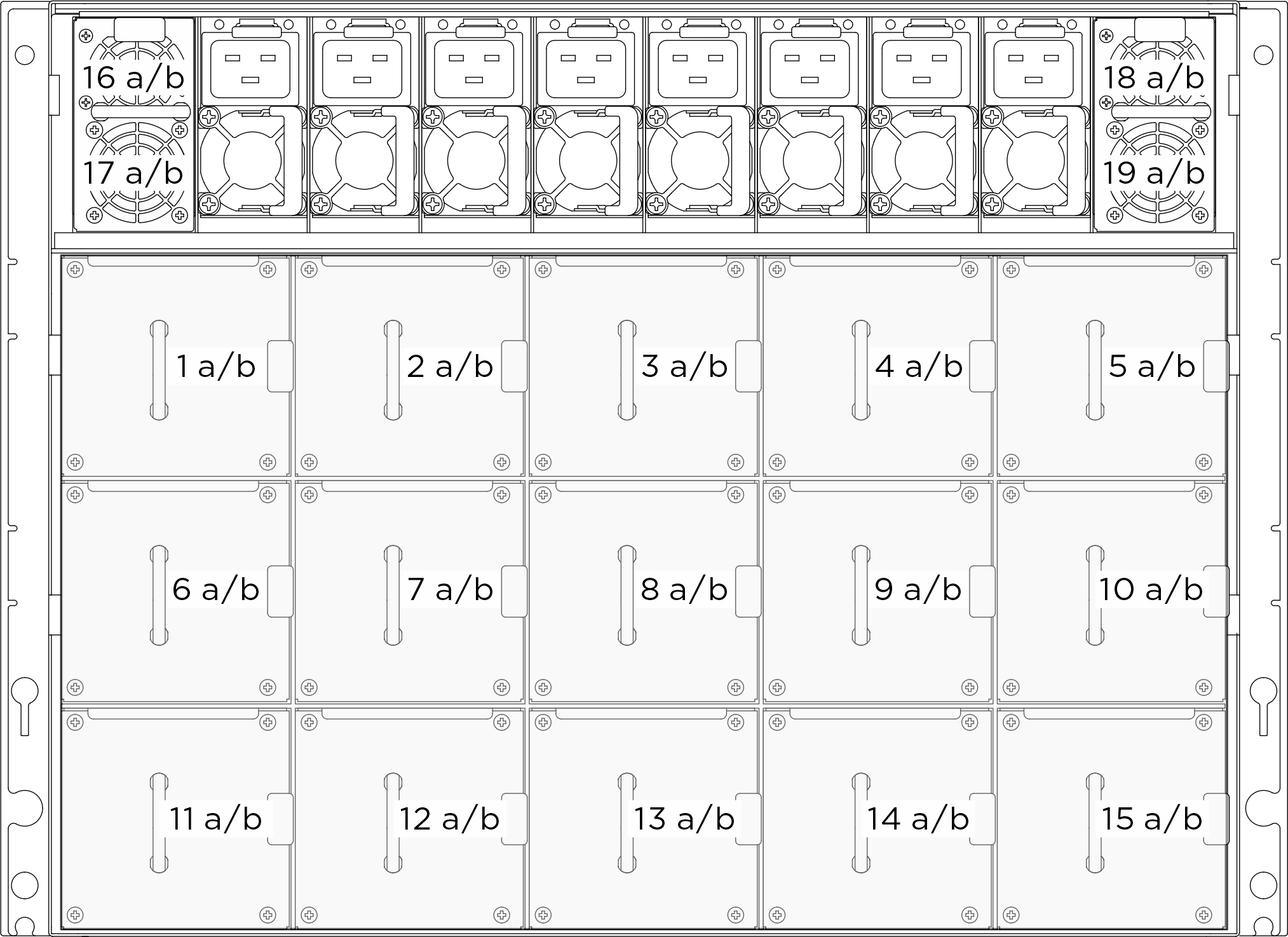

Figure 1. Numéros des ventilateurs avant

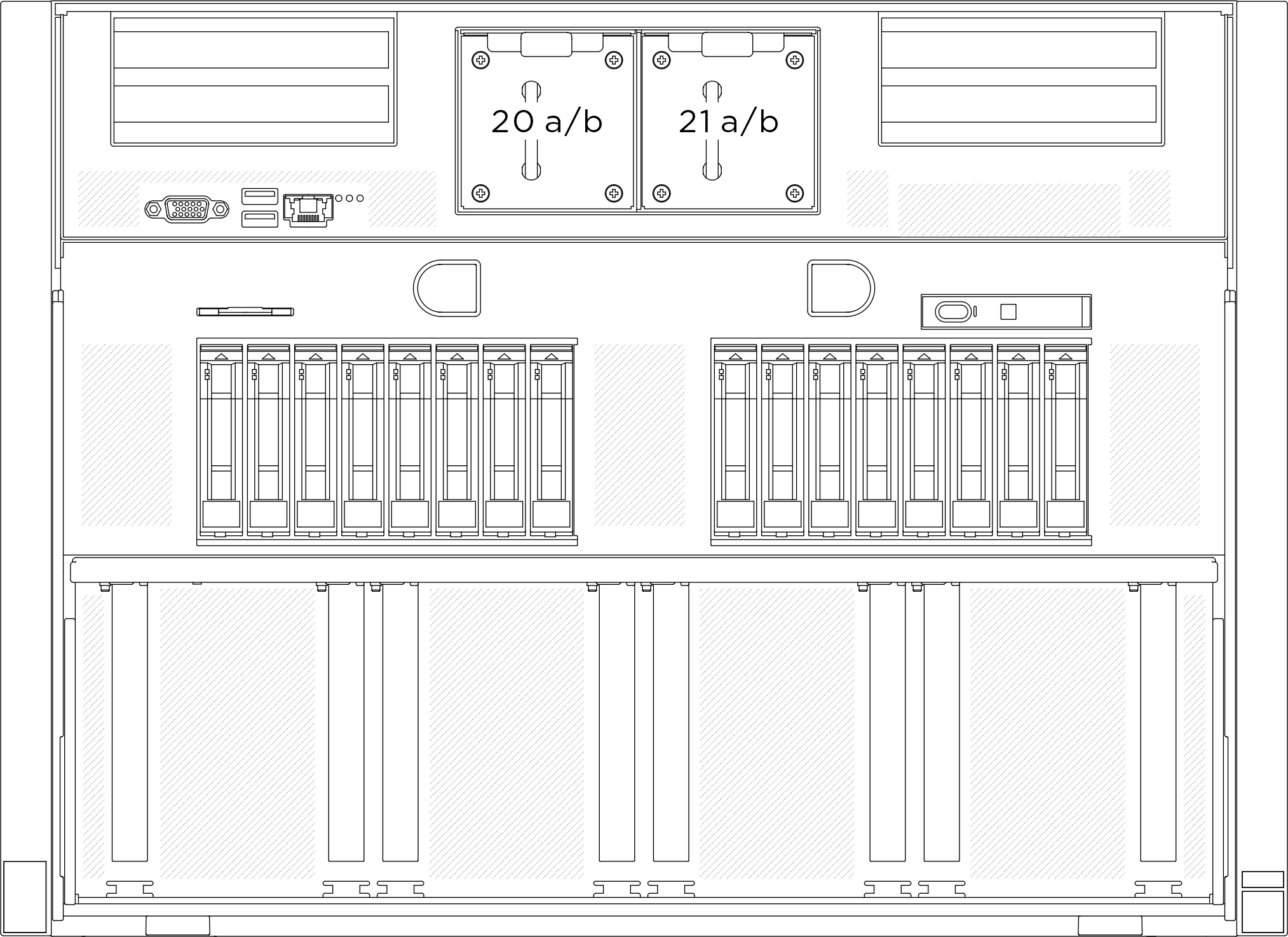

Figure 2. Numéros des ventilateurs arrière

Procédure

Assurez-vous que l’étiquette qui indique le sens de la circulation de l’air du ventilateur est orientée vers le haut. Ensuite, alignez le ventilateur sur le socket de ventilateur.
Appuyez et maintenez enfoncé le taquet orange. Ensuite, faites coulisser le ventilateur dans le connecteur, jusqu’à ce qu’il s’enclenche.

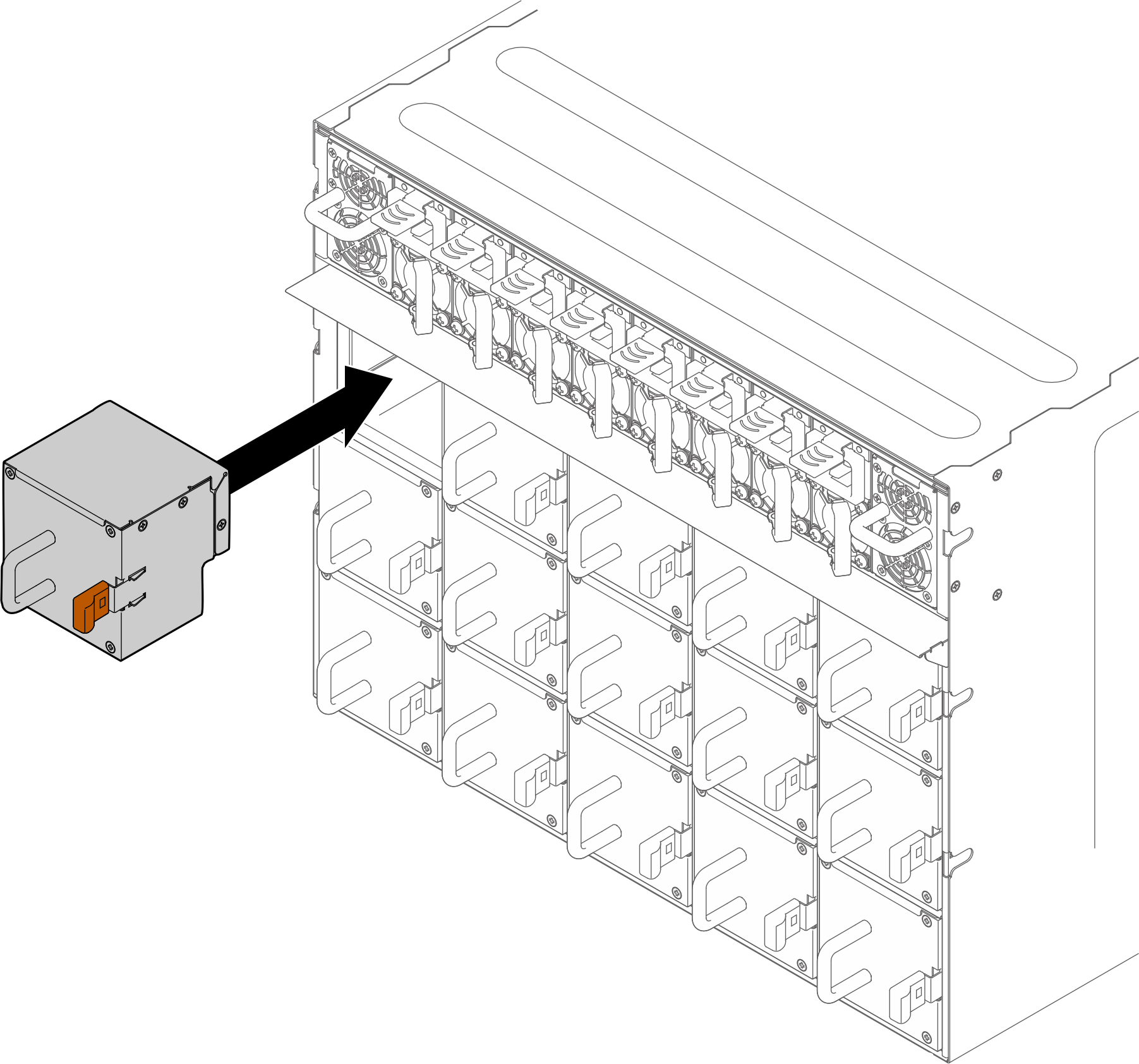

Figure 3. Installation de ventilateur avant

Figure 4. Installation du ventilateur arrière

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
