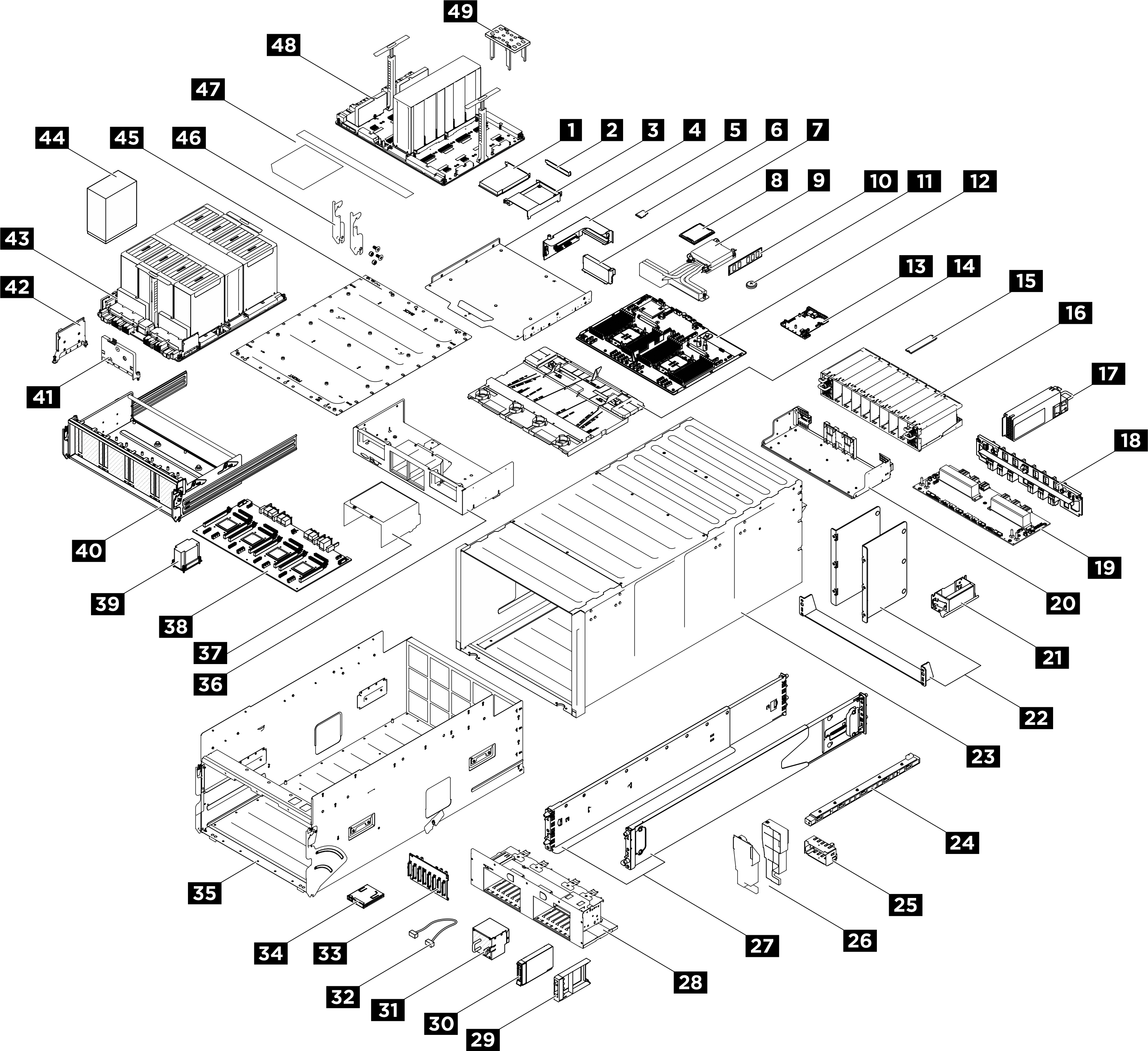

Liste des pièces
Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
| Index | Description | Type |
|---|---|---|
Pour plus d’informations sur la commande de pièces :
| ||
| 1 | Adaptateur PCIe | F |
| 2 | Obturateur PCIe (emplacement unique) | T1 |
| 3 | Grille d’aération pour carte mezzanine PCIe | F |
| 4 | Plateau de calcul | F |
| 5 | Carte mezzanine PCIe | T2 |
| 6 | Carte MicroSD | F |
| 7 | Obturateur de carte mezzanine PCIe | C |
| 8 | Processeur | F |
| 9 | Dissipateur thermique du processeur | F |
| 10 | Module de mémoire | T1 |
| 11 | Pile CMOS (CR2032) | C |
| 12 | Carte mère | F |
| 13 | Carte d’E-S système | T2 |
| 14 | Bloc cadre du support de câble et grille | F |
| 15 | Unité M.2 | F |
| 16 | Boîtier de PSU | F |
| 17 | Bloc d'alimentation | T1 |
| 18 | Interposeur du PSU | F |
| 19 | Tableau de distribution | F |
| 20 | Plateau du tableau de distribution | F |
| 21 | Poignée de levage du châssis | F |
| 22 | Supports du châssis | F |
| 23 | Châssis | F |
| 24 | Carte de contrôleur de ventilation | F |
| 25 | Obturateur de bloc d'alimentation | C |
| 26 | Conduit de ventilation de GPU | F |
| 27 | Kit de glissières | C |
| 28 | Boîtier d'unités de disque dur | F |
| 29 | Obturateur d’unité de 2,5 pouces (1 baie) | C |
| 30 | Unité remplaçable à chaud de 2,5 pouces | T1 |
| 31 | Ventilateur | T1 |
| 32 | Câble externe | T1 |
| Câble interne | F | |
| 33 | Fond de panier d'unité 2,5 pouces | F |
| 34 | Panneau de diagnostics intégré | F |
| 35 | Navette système | F |
| 36 | Boîtier FIO/PCI | F |
| 37 | Conduit de ventilation | F |
| 38 | Tableau de commutation PCIe | F |
| 39 | Dissipateur thermique du tableau de commutation PCIe | F |
| 40 | Navette de commutation PCIe | F |
| 41 | Carte HMC | F |
| 42 | Carte d’adaptateur CX-7 | F |
| 43 | Complexe GPU | F |
| 44 | Module dissipateur thermique et GPU | F |
| 45 | Plaque d’adaptateur du complexe GPU | F |
| 46 | Leviers de dégagement de la navette de commutation PCIe | T2 |
| 47 | Kit d’étiquettes | F |
| 48 | Carte mère du GPU | F |
| 49 | Gabarit B200 | F |
