Teileliste

Verwenden Sie die Teileliste, um alle für diesen Server verfügbaren Komponenten zu ermitteln.

Weitere Informationen zur Bestellung von Teilen:
  1. Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.

  2. Klicken Sie auf Parts (Teile).

  3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.

Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.

Anmerkung
Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

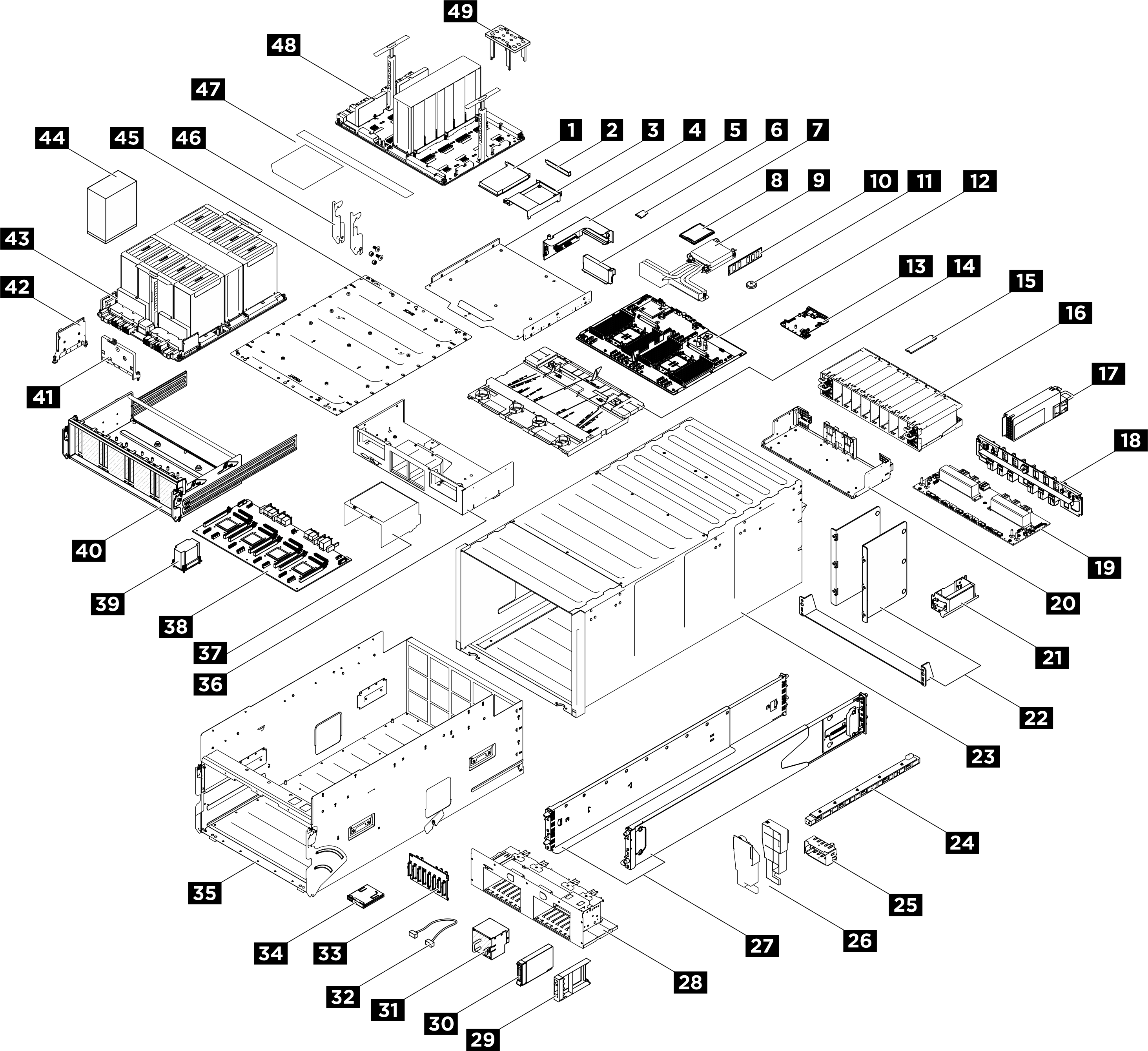

Abbildung 1. Serverkomponenten
Server components
Die in der folgenden Tabelle aufgelisteten Teile gehören zu einer der folgenden Kategorien:
  • T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.

  • T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.

  • F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.

  • C: Verbrauchsmaterial und Strukturteile. Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteilen (Komponenten wie Abdeckblende oder Frontblende) sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.

Tabelle 1. Teileliste
IndexBeschreibungTyp
Weitere Informationen zur Bestellung von Teilen:
  1. Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.

  2. Klicken Sie auf Parts (Teile).

  3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.

1PCIe-AdapterF
2PCIe-Abdeckblende (ein Steckplatz)T1
3Luftführung für die PCIe-AdapterkarteF
4EinbaurahmenF
5PCIe-AdapterkarteT2
6MicroSD-KarteF
7Abdeckblende für PCIe-AdapterkarteC
8ProzessorF
9Kühlkörper für ProzessorF
10SpeichermodulT1
11CMOS-Batterie (CR2032)C
12SystemplatineF
13System-E/A-PlatineT2
14Kabelhalterrahmen und KabelführungsbaugruppeF
15M.2-LaufwerkF
16PSU-RahmenF
17NetzteileinheitT1
18PSU-InterposerF
19StromversorgungsplatineF
20Einbaurahmen für StromversorgungsplatineF
21Hebegriff für GehäuseF
22GehäusehalterungenF
23GehäuseF
24LüfterplatineF
25Abdeckblende für NetzteileinheitC
26GPU-LuftkanalF
27LaufschienensatzC
28LaufwerkhalterungF
29Abdeckblende für 2,5-Zoll-Laufwerke (1 Position)C
302,5-Zoll-Hot-Swap-LaufwerkT1
31LüfterT1
32Externes KabelT1
Internes KabelF
33Rückwandplatine für 2,5-Zoll-FestplattenlaufwerkeF
34Integrierte DiagnoseanzeigeF
35System-ShuttleF
36FIO/PCI-RahmenF
37LüftungskanalF
38PCIe-Switch-PlatineF
39PCIe-Switch-PlatinenkühlkörperF
40PCIe-Switch-ShuttleF
41HMC-KarteF
42CX-7 AdapterkarteF
43GPU-KomplexF
44GPU‑ und KühlkörpermodulF
45GPU-Komplex-AdapterplatteF
46Lösehebel für PCIe-Switch-ShuttleT2
47EtikettensatzF
48GPU-BaseboardF
49B200 VorrichtungF
