零件清單

使用零件清單來識別伺服器中可用的每個元件。

如需訂購零件的相關資訊:
  1. 請移至 Lenovo 數據中心支援,並瀏覽至您伺服器的支援頁面。

  2. 按一下 Parts(零件)

  3. 輸入序號以檢視伺服器的零件清單。

強烈建議您在購買任何新零件之前,先使用 Lenovo Capacity Planner 來檢查伺服器的電源摘要資料。

視型號而定,您的伺服器看起來可能與圖例稍有不同。

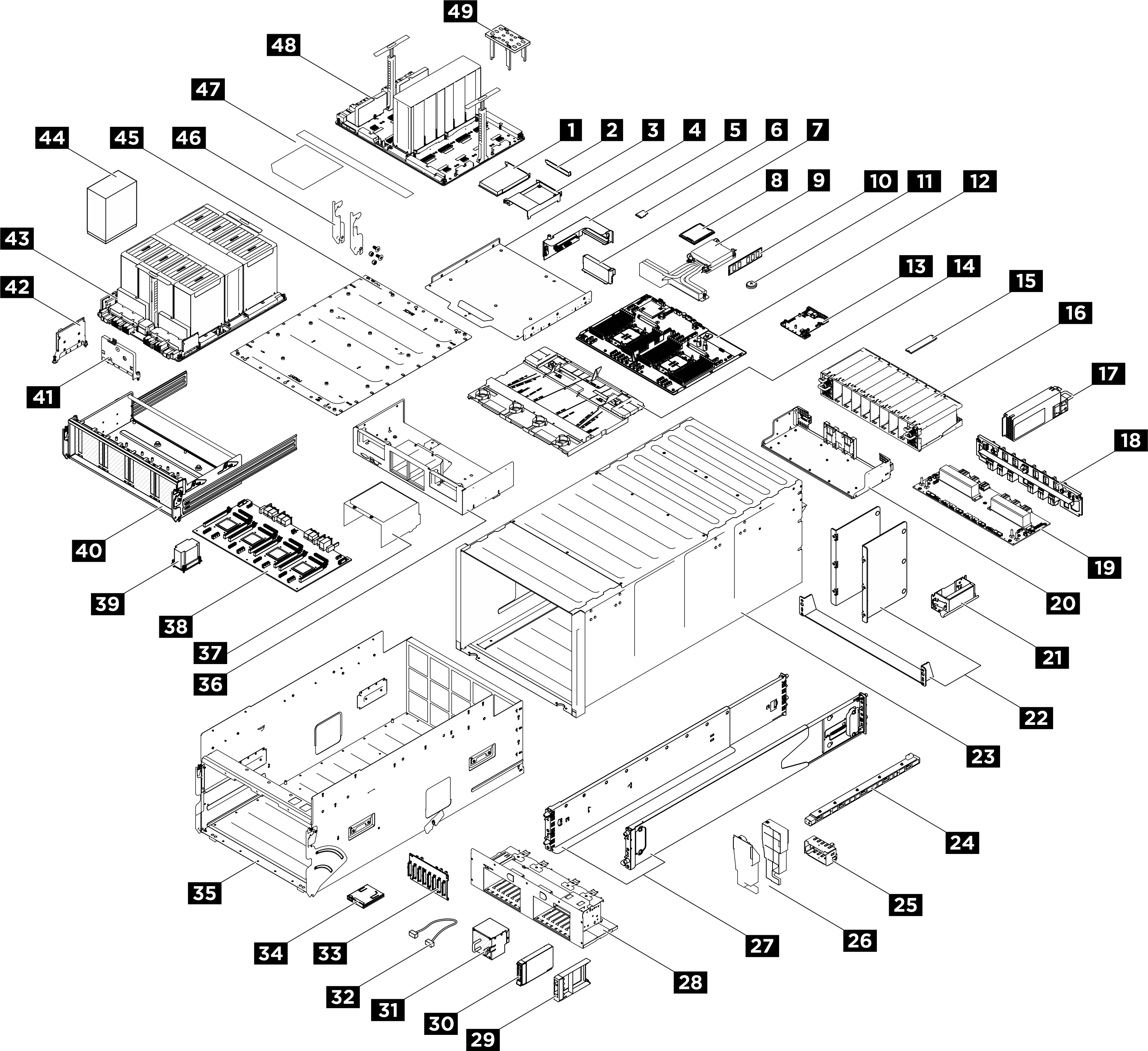

圖 1. 伺服器元件
Server components
下表中所列的零件視為下列其中一種︰
  • T1:層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下,要求 Lenovo 安裝「層級 1 CRU」,則安裝作業必須付費。

  • T2:層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU;若您有簽訂伺服器專屬的這類保固服務,也可要求 Lenovo 代為安裝,而且無須支付任何費用。

  • F:現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。

  • C:耗材零件及結構零件。您必須負責購買及更換耗材和結構零件(例如填充板或擋板等元件)。如果 Lenovo 應您的要求來購買或安裝結構元件,則會向您收取服務費用。

表 1. 零件清單
索引說明類型
如需訂購零件的相關資訊:
  1. 請移至 Lenovo 數據中心支援,並瀏覽至您伺服器的支援頁面。

  2. 按一下 Parts(零件)

  3. 輸入序號以檢視伺服器的零件清單。

1PCIe 配接卡F
2PCIe 填充板(單一插槽)T1
3PCIe 擴充卡空氣擋板F
4運算匣F
5PCIe 擴充卡T2
6MicroSD 卡F
7PCIe 擴充卡填充板C
8處理器F
9處理器散熱槽F
10記憶體模組T1
11CMOS 電池 (CR2032)C
12主機板F
13系統 I/O 板T2
14電纜固定框架及擋板組件F
15M.2 硬碟F
16PSU 框架F
17電源供應器T1
18PSU 轉插卡F
19電源配送板F
20電源配送板托盤F
21機箱提把F
22機箱支撐托架F
23機箱F
24風扇控制板F
25電源供應器填充板C
26GPU 空氣導管F
27滑軌套件C
28框架F
292.5 吋硬碟填充板(1 機槽)C
302.5 吋熱抽換硬碟T1
31風扇T1
32外部纜線T1
內部纜線F
332.5 吋硬碟背板F
34整合式診斷面板F
35系統滑動箱F
36FIO/PCI 機盒F
37空氣導管F
38PCIe 交換器板F
39PCIe 交換器板散熱槽F
40PCIe 交換器滑動箱F
41HMC 卡F
42CX-7 配接卡F
43GPU 複合體F
44GPU 和散熱槽模組F
45GPU 複合體配接器板F
46PCIe 交換器滑動箱釋放桿T2
47標籤套件F
48GPU 基板F
49B200 夾具F
