Elenco delle parti

Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.

Per ulteriori informazioni sull'ordinazione delle parti:
  1. Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.

  2. Fare clic su Parts (Parti).

  3. Immettere il numero di serie per visualizzare un elenco delle parti per il server.

Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.

Nota
A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.

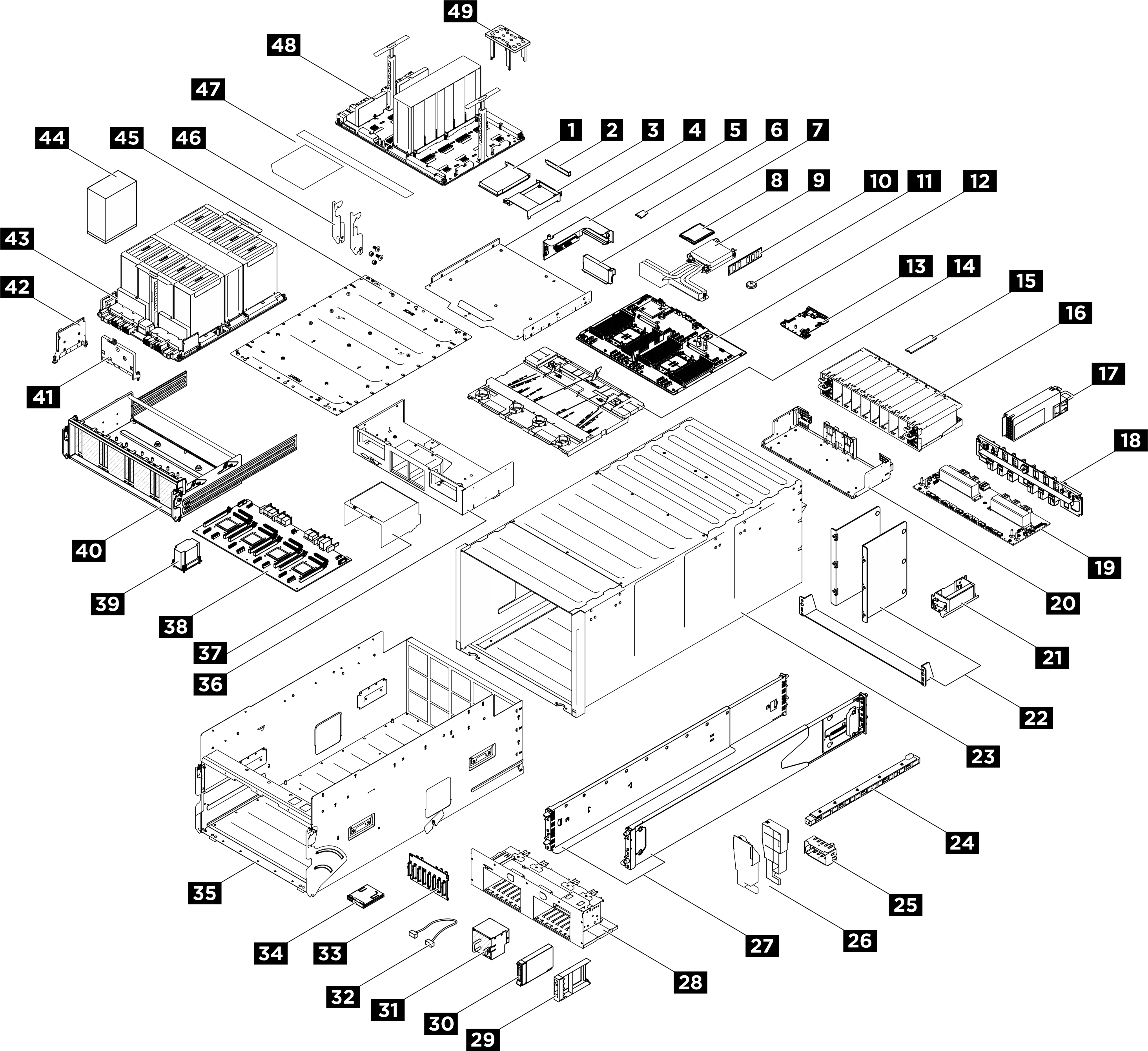

Figura 1. Componenti del server
Server components
Le parti elencate nella seguente tabella sono identificate come indicato sotto:
  • T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.

  • T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.

  • F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.

  • C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.

Tabella 1. Elenco delle parti
IndiceDescrizioneTipo
Per ulteriori informazioni sull'ordinazione delle parti:
  1. Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.

  2. Fare clic su Parts (Parti).

  3. Immettere il numero di serie per visualizzare un elenco delle parti per il server.

1Adattatore PCIeF
2Elemento di riempimento PCIe (singolo slot)T1
3Deflettore d'aria verticale PCIeF
4Vassoio di elaborazioneF
5Scheda verticale PCIeT2
6Scheda MicroSDF
7Elementi di riempimento scheda verticale PCIeC
8ProcessoreF
9Dissipatore di calore del processoreF
10Modulo di memoriaT1
11Batteria CMOS (CR2032)C
12Scheda di sistemaF
13Scheda I/O di sistemaT2
14Telaio del fermacavo e assieme del deflettoreF
15Unità M.2F
16Telaio PSUF
17Unità di alimentazioneT1
18Interposer PSUF
19Scheda di distribuzione dell'alimentazioneF
20Vassoio della scheda di distribuzione dell'alimentazioneF
21Maniglia di sollevamento dello chassisF
22Staffe di supporto dello chassisF
23ChassisF
24Scheda di controllo della ventolaF
25Elemento di riempimento dell'unità di alimentazioneC
26Condotto d'aria della GPUF
27Kit per la guida di scorrimentoC
28Telaio dell'unitàF
29Elemento di riempimento dell'unità 2,5 pollici (1 vano)C
30Unità hot-swap da 2,5 polliciT1
31VentolaT1
32Cavo esternoT1
Cavo internoF
33Backplane dell'unità da 2,5 polliciF
34Pannello di diagnostica integratoF
35Shuttle di sistemaF
36Telaio FIO/PCIF
37Condotto d'ariaF
38Scheda switch PCIeF
39Dissipatore di calore della scheda dello switch PCIeF
40Shuttle dello switch PCIeF
41Scheda HMCF
42Scheda adattatore CX-7F
43Complesso GPUF
44Modulo del dissipatore di calore e GPUF
45Piastra adattatore del complesso GPUF
46Leve di rilascio dello shuttle dello switch PCIeT2
47Kit di etichetteF
48Scheda di base GPUF
49Dima B200F
