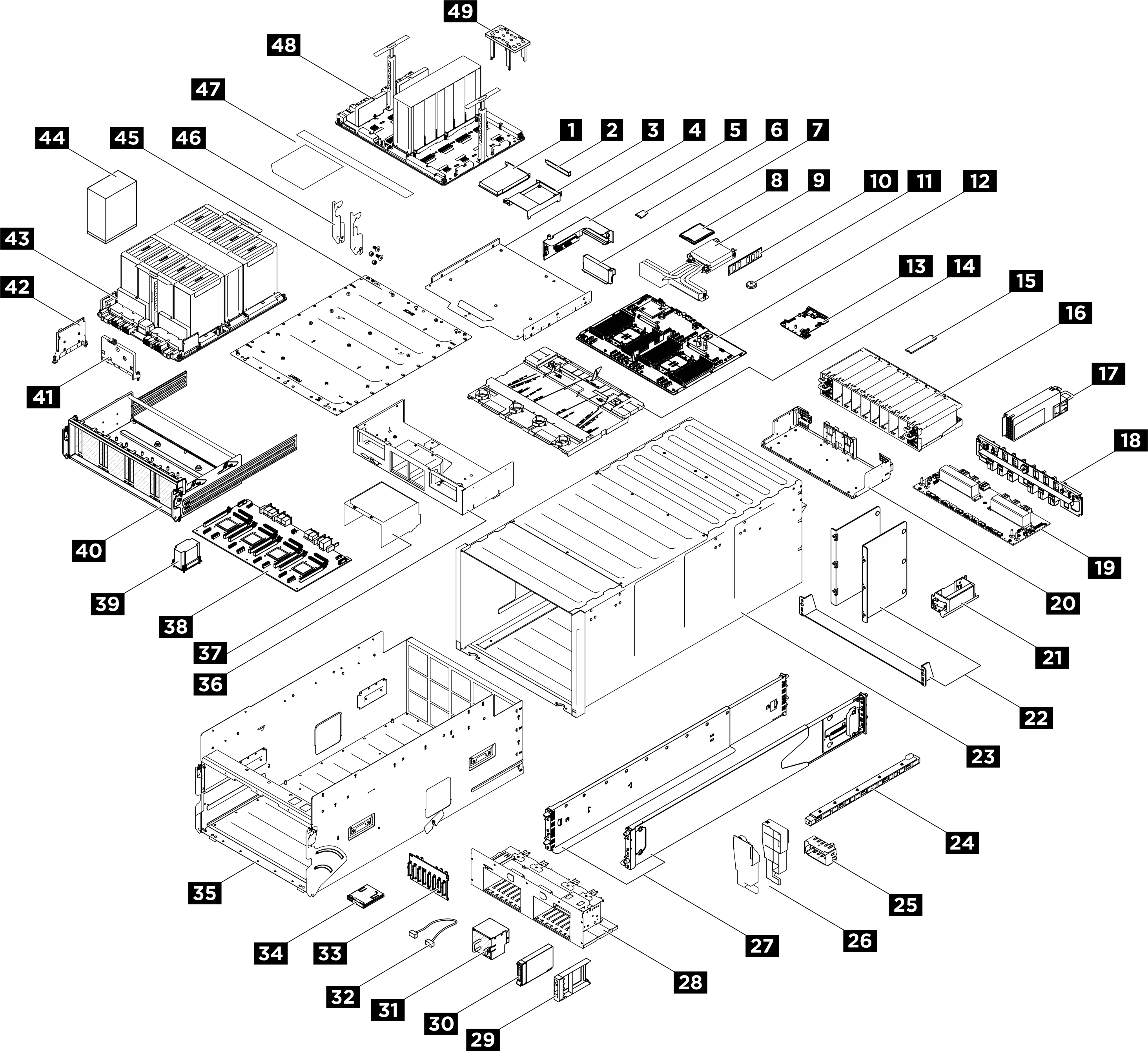

Lista de piezas
Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.
| Índice | Descripción | Tipo |
|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| ||
| 1 | Adaptador PCIe | F |
| 2 | Relleno de PCIe (una ranura) | T1 |
| 3 | Deflector de aire de la expansión PCIe | F |
| 4 | Bandeja de computación | F |
| 5 | Tarjeta de expansión PCIe | T2 |
| 6 | Tarjeta MicroSD | F |
| 7 | Relleno de la tarjeta de expansión PCIe | C |
| 8 | Procesador | F |
| 9 | Disipador de calor del procesador | F |
| 10 | Módulo de memoria | T1 |
| 11 | Batería CMOS (CR2032) | C |
| 12 | Placa del sistema | F |
| 13 | Placa de E/S del sistema | T2 |
| 14 | Marco del soporte del cable y conjunto del deflector | F |
| 15 | Unidad M.2 | F |
| 16 | Compartimiento de la PSU | F |
| 17 | Unidad de fuente de alimentación | T1 |
| 18 | Tarjeta de interposición de PSU | F |
| 19 | Placa de distribución de alimentación | F |
| 20 | Bandeja de la placa de distribución de alimentación | F |
| 21 | Asa de elevación del chasis | F |
| 22 | Abrazaderas de soporte del chasis | F |
| 23 | Chasis | F |
| 24 | Placa de control del ventilador | F |
| 25 | Relleno de unidad de fuente de alimentación | C |
| 26 | Conducto de aire de GPU | F |
| 27 | Kit de rieles de deslizamiento | C |
| 28 | Caja de unidad | F |
| 29 | Relleno de unidad de 2,5 pulgadas (1 bahía) | C |
| 30 | Unidad de intercambio en caliente de 2,5” | T1 |
| 31 | Ventilador | T1 |
| 32 | Cable externo | T1 |
| Cable interno | F | |
| 33 | Placa posterior de la unidad de 2,5 pulgadas | F |
| 34 | Panel de diagnóstico integrado | F |
| 35 | Lanzadera del sistema | F |
| 36 | Compartimiento de FIO/PCI | F |
| 37 | Conducto de aire | F |
| 38 | Placa del conmutador PCIe | F |
| 39 | Disipador de calor de la placa del conmutador PCIe | F |
| 40 | Lanzadera del conmutador PCIe | F |
| 41 | Tarjeta HMC | F |
| 42 | Tarjeta del adaptador CX-7 | F |
| 43 | Complejo de GPU | F |
| 44 | Módulo de GPU y disipador de calor | F |
| 45 | Placa del adaptador del complejo de GPU | F |
| 46 | Palancas de liberación de la lanzadera del conmutador PCIe | T2 |
| 47 | Kit de etiquetas | F |
| 48 | Placa base de GPU | F |
| 49 | Plantilla B200 | F |
