Instradamento dei cavi di alimentazione
Utilizzare questa sezione per comprendere l'instradamento dei cavi di alimentazione sulla scheda di sistema.
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
In base alla posizione, selezionare il piano di instradamento corrispondente:
Nello shuttle di elaborazione 2U
Nota
Assicurarsi di instradare i cavi attraverso l'apposita guida come indicato.
Figura 1. Instradamento dei cavi di alimentazione
| Cavo | Da | A |
|---|---|---|
| 1 | Cablaggio dello switch PCIe posteriore: Cavi di alimentazione | 1a Scheda di sistema: Connettore PDB_0V (PSU_GND) |
| 1b Scheda di sistema: Connettore PDB_P12V (PSU_P12V) |
Nello shuttle GPU 8U

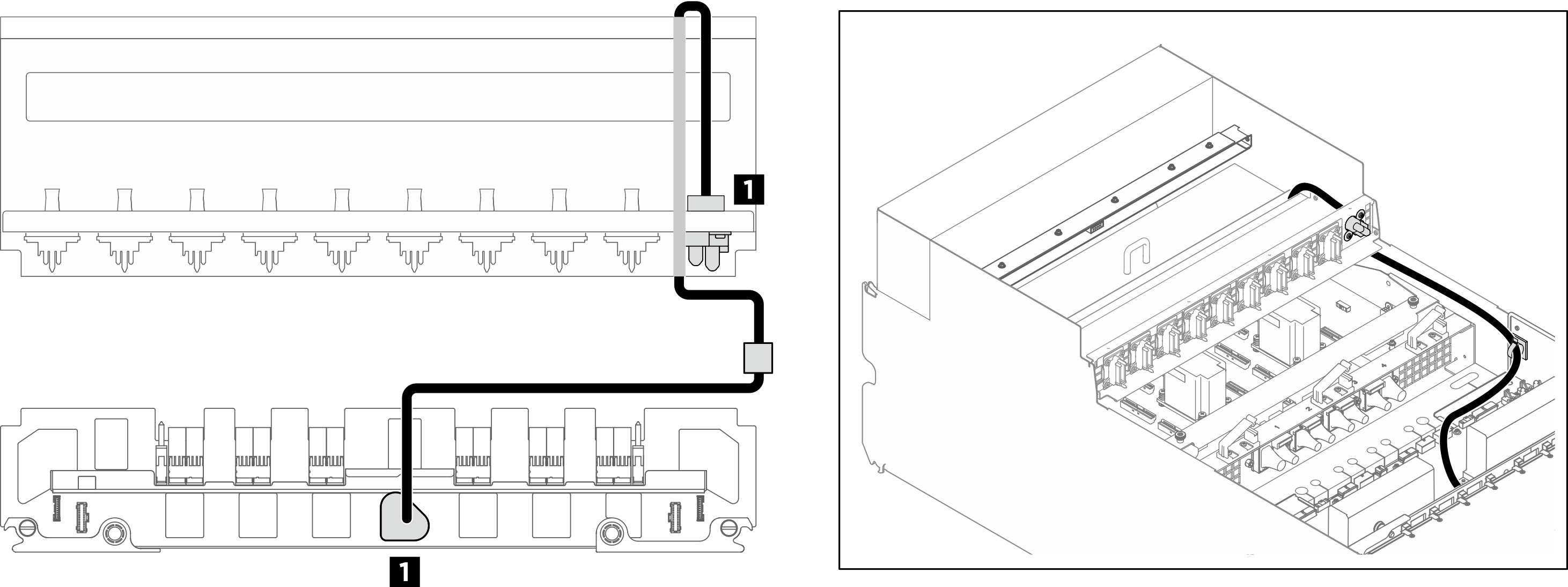

Figura 2. Instradamento dei cavi di alimentazione
Nota
Assicurarsi di instradare il cavo attraverso il fermacavo come indicato.
| Cavo | Da | A |
|---|---|---|
| 1 | Cablaggio dello switch PCIe anteriore: Cavi di alimentazione | Interposer PSU: Connettore di alimentazione della scheda di sistema (MB PWR) |
