Instalar uma GPU H100/H200 e um módulo de dissipador de calor

Siga as instruções nesta seção para instalar um módulo de dissipador de calor e GPU H100/H200. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
  • Inspecione os conectores e os soquetes na GPU e na Placa-base da GPU. Não use a GPU nem a Placa-base da GPU se os conectores estiverem danificados ou ausentes, ou se houver detritos nos soquetes. Substitua a GPU ou a Placa-base da GPU antes de continuar o procedimento de instalação.
  • A GPU e o dissipador de calor compõem uma peça. Não remova o dissipador de calor da GPU.
  • A ilustração a seguir mostra a numeração do Módulo de GPU e dissipador de calor e a numeração de slots correspondentes no XCC.


    Numeração do Módulo de GPU e dissipador de calorNumeração de slot no XCC
    GPU 1Slot 21
    GPU 2Slot 24
    GPU 3Slot 22
    GPU 4Slot 23
    GPU 5Slot 17
    GPU 6Slot 20
    GPU 7Slot 18
    GPU 8Slot 19
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Chave de fenda de torque que pode ser definida como 0,1 a 0,62 Newton-metro, 0,9 a 5,5 polegadas-libras
  • Ponteira Torx T15 estendida (6" de comprimento)
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. (Opcional) Conclua as etapas a seguir para a nova GPU e o módulo de dissipador de calor.
    • Remova as tampas do conector na parte inferior.


    • Anexe a etiqueta do número de peça da FRU.
      1. Remova a película protetora da tampa plástica.
      2. Cole a etiqueta do número de peça da FRU na tampa plástica.


    • Remova a tampa plástica do dissipador de calor.


  2. Segure o Módulo de GPU e dissipador de calor com as duas mãos; em seguida, alinhe o Módulo de GPU e dissipador de calor com os dois orifícios-guia na Placa-base da GPU e coloque-o com cuidado na Placa-base da GPU.

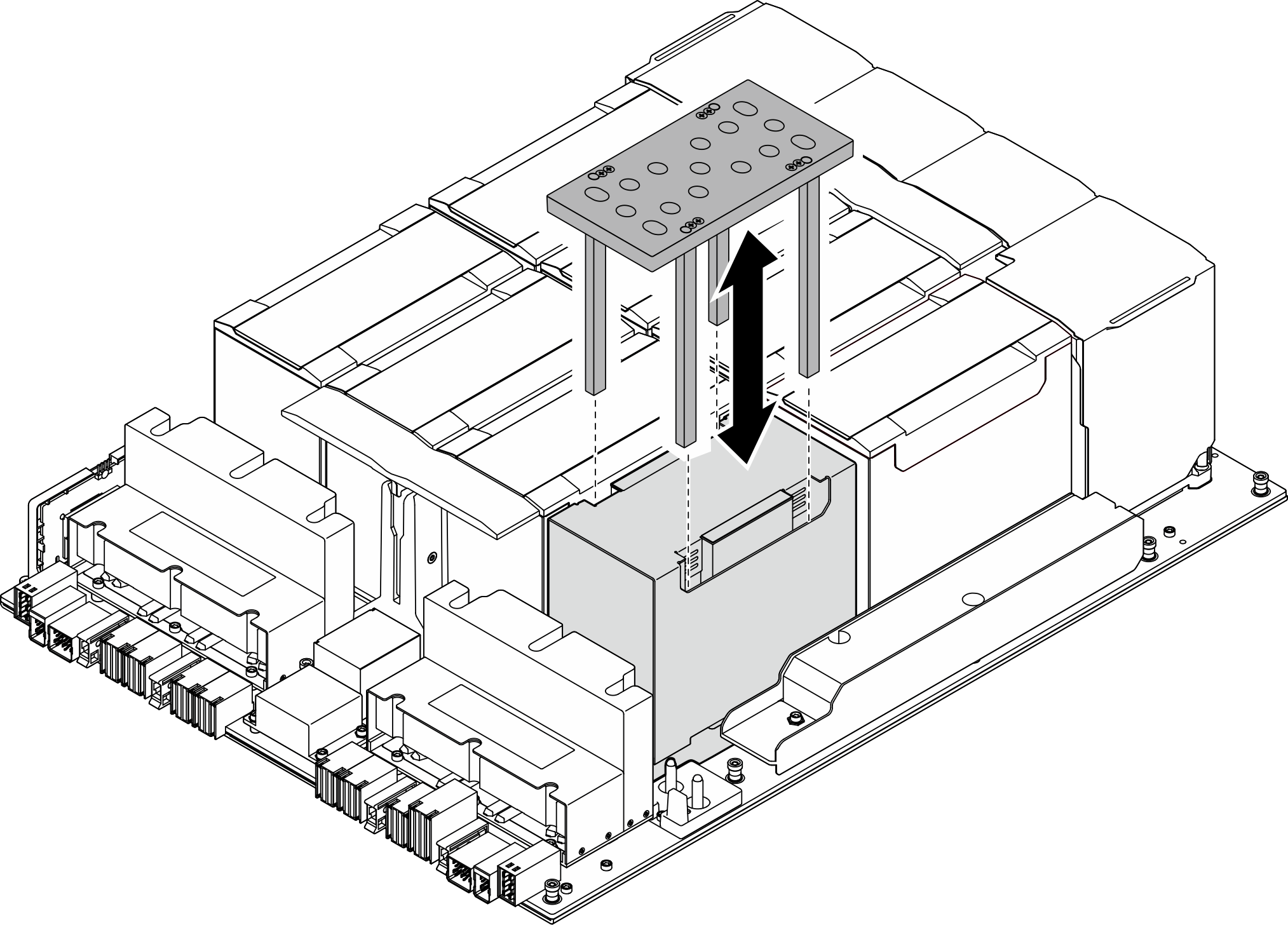

    Figura 1. Instalação do Módulo de GPU e dissipador de calor
    Módulo de GPU e dissipador de calor installation
  3. Siga a sequência mostrada na ilustração abaixo para apertar os quatro parafusos Torx T15 para fixar o Módulo de GPU e dissipador de calor.
    Nota
    • Primeiro, ajuste a chave de fenda de torque para 0,1 - 0,12 newton-metro, 0,9 - 1,1 libras-polegadas para apertar os parafusos por algumas rodadas. Em seguida, ajuste a chave de fenda de torque para 0,58 - 0,62 newton-metro, 5 - 5,5 libras-polegadas para apertar totalmente os parafusos.
    • Uma lanterna ajuda a localizar os orifícios dos parafusos.
    Figura 2. Sequência de aperto dos parafusos
    Screw tightening sequence
  4. Coloque a tampa plástica sobre o Módulo de GPU e dissipador de calor até que esteja bem encaixada.
    Figura 3. Instalação da tampa plástica
    Plastic cover installation

Depois de concluir

  1. (Somente o Módulo de GPU e dissipador de calor 2, 4, 5 e 7) Reinstale o duto de ar da GPU. Consulte Instalar um duto de ar da GPU H100/H200.
  2. Reinstale o complexo de energia. Consulte Instalar o complexo de energia.
  3. Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
  4. Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
  5. Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
  6. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
  7. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
