ถอดเซิร์ฟเวอร์ออกจากแร็ค

ทำตามคำแนะนำในส่วนนี้เพื่อถอดเซิร์ฟเวอร์ออกจากแร็ค

S036

18 - 32 กก. (39 - 70 ปอนด์)	32 - 55 กก. (70 - 121 ปอนด์)

ข้อควรระวัง

ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก

S037

ข้อควรระวัง

น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย

R006

ข้อควรระวัง

ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น

เกี่ยวกับงานนี้

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึง ชัตเทิล GPU 8U ออกจากตัวเครื่อง แล้ววางบนแท่นยก ดู ถอดชัตเทิล GPU 8U
   2. ถอด ชัตเทิลคอมพิวท์ 2U ดู ถอดชัตเทิลคอมพิวท์ 2U
2. ถอดสกรูสี่ตัวเพื่อถอดโครงยึดรองรับด้านล่างที่บริเวณด้านหลัง
   รูปที่ 1. การถอดโครงยึดรองรับด้านล่าง


3. ถอดสกรูหกตัวเพื่อถอดโครงยึดรองรับด้านบนสองตัวที่บริเวณด้านหลัง
   รูปที่ 2. การถอดโครงยึดรองรับด้านบน


4. ถอดฝาครอบ EIA สองตัวออกจากด้านหน้าของตัวเครื่อง แล้วถอดสกรูสี่ตัวที่ยึดตัวเครื่องกับแร็ค
   รูปที่ 3. การถอดฝาครอบ EIA


5. เลื่อนตัวเครื่องออกจนกระทั่งคุณสามารถติดมือจับด้านหน้าที่ทั้งสองด้านได้ จัดแนวช่องเสียบบนที่จับให้ตรงกับเสาบนตัวเครื่องและเลื่อนที่จับขึ้นจนกว่าจะล็อคเข้าที่
   ข้อควรสนใจ

   ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

   รูปที่ 4. การเลื่อนตัวเครื่อง



   รูปที่ 5. การติดตั้งที่จับด้านหน้า


6. จับที่จับด้านหน้าทั้งสองข้างและเลื่อนตัวเครื่องออกจนกว่าคุณจะมีพื้นที่เพียงพอในการติดตั้งมือจับด้านหลัง ถอดเซิร์ฟเวอร์ทั้งเครื่องออกจากแร็ค
   รูปที่ 6. การติดตั้งที่จับด้านหลัง


7. ถอดที่จับ

   1. บีบปีกทั้งสองข้างที่ด้านข้างของที่จับ

   2. เลื่อนที่จับลงเพื่อถอดออก

   หมายเหตุ

   ตรวจสอบให้แน่ใจว่าได้ถอดที่จับออกทั้ง 4 ตัวแล้ว

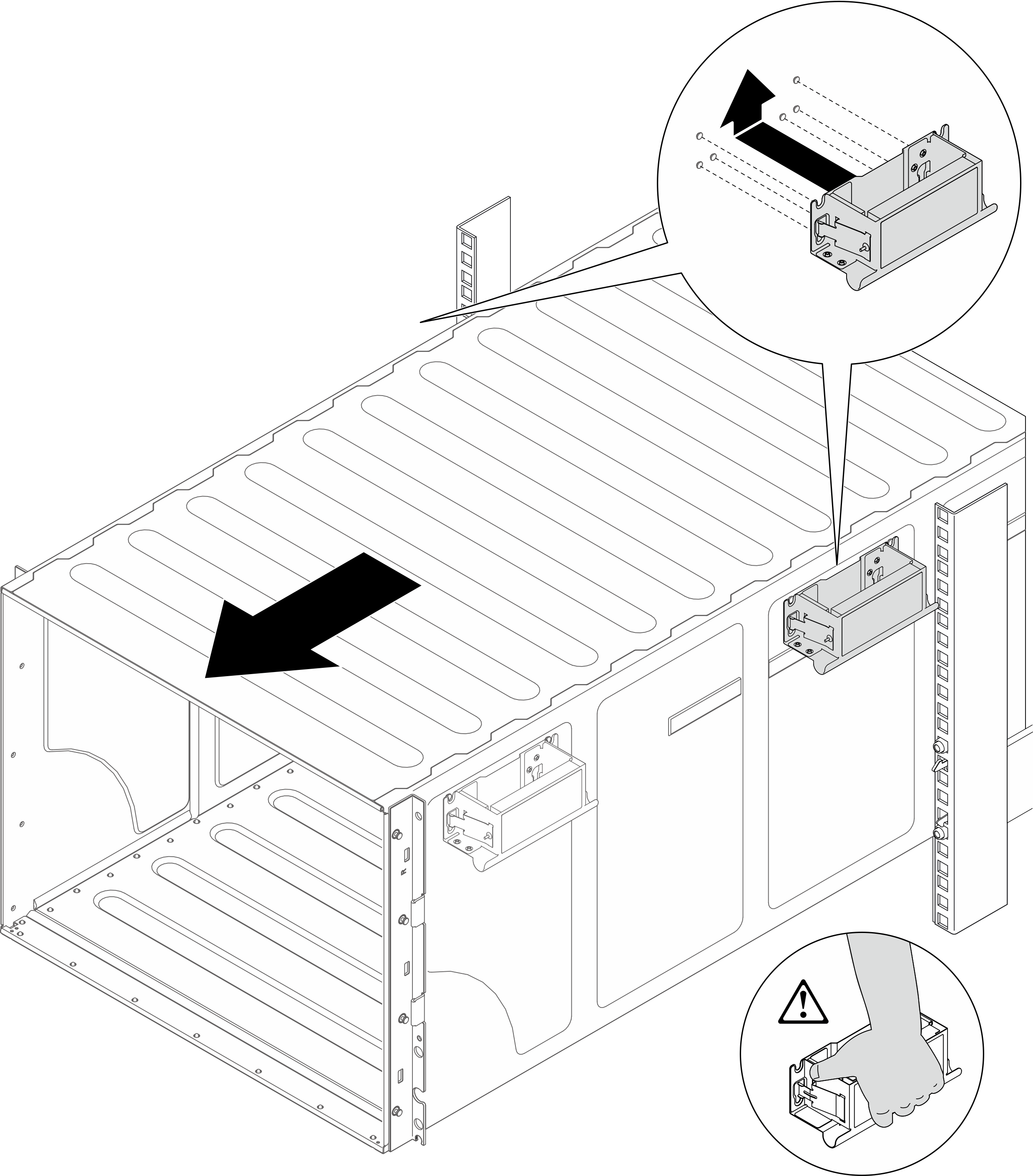

   รูปที่ 7. ถอดที่จับ
