HMC-Karte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die HMC-Karte zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • T15-Torx-Schraubendreher
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Richten Sie die HMC-Karte an ihrem Anschluss auf dem GPU-Baseboard aus. Drücken Sie dann die HMC-Karte in den Anschluss, bis sie richtig eingesetzt ist.
  2. Stellen Sie den Schraubendreher auf 0,2 ± 0,02 Newtonmeter bzw. 1,77 ± 0,177 Pounforce Inch ein und ziehen Sie die beiden T15-Torx-Schrauben an, um die HMC-Karte zu befestigen.

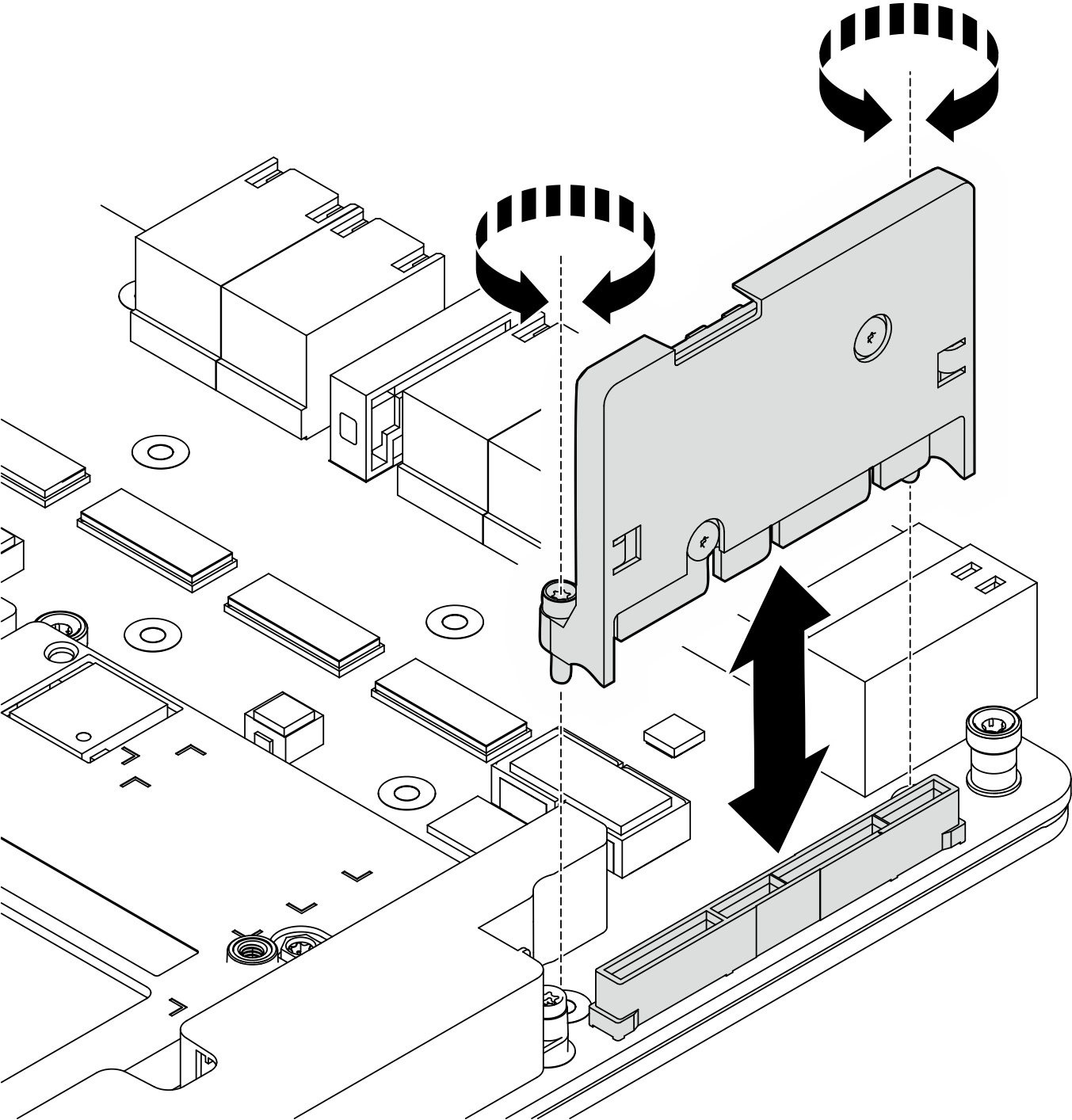

    Abbildung 1. HMC-Karteninstallation für H100/H200
    HMC card installation for H100/H200
    Abbildung 2. HMC-Karteninstallation für B200
    HMC card installation for B200

Nach dieser Aufgabe

  1. Schließen Sie alle vorher abgezogenen Kabel wieder an. Siehe Interne Kabelführung.
  2. Installieren Sie den Stromversorgungskomplex erneut. Siehe Stromversorgungskomplex installieren.
  3. Installieren Sie den CPU-Komplex erneut. Siehe CPU-Komplex installieren.
  4. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
  5. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
  6. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
