HMC カードの取り付け

HMC カードを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
注
コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:
  • Torx T15 プラス・ドライバー
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. HMC カードを GPU ベースボード上のコネクターと位置合わせし、完全に装着されるまで HMC カードをコネクターに押し込みます。
  2. ドライバーを 0.2±0.02 ニュートン・メーター、1.77±0.177 インチ・ポンドに設定し、2 本の Torx T15 ねじを締めて HMC カードを固定します。

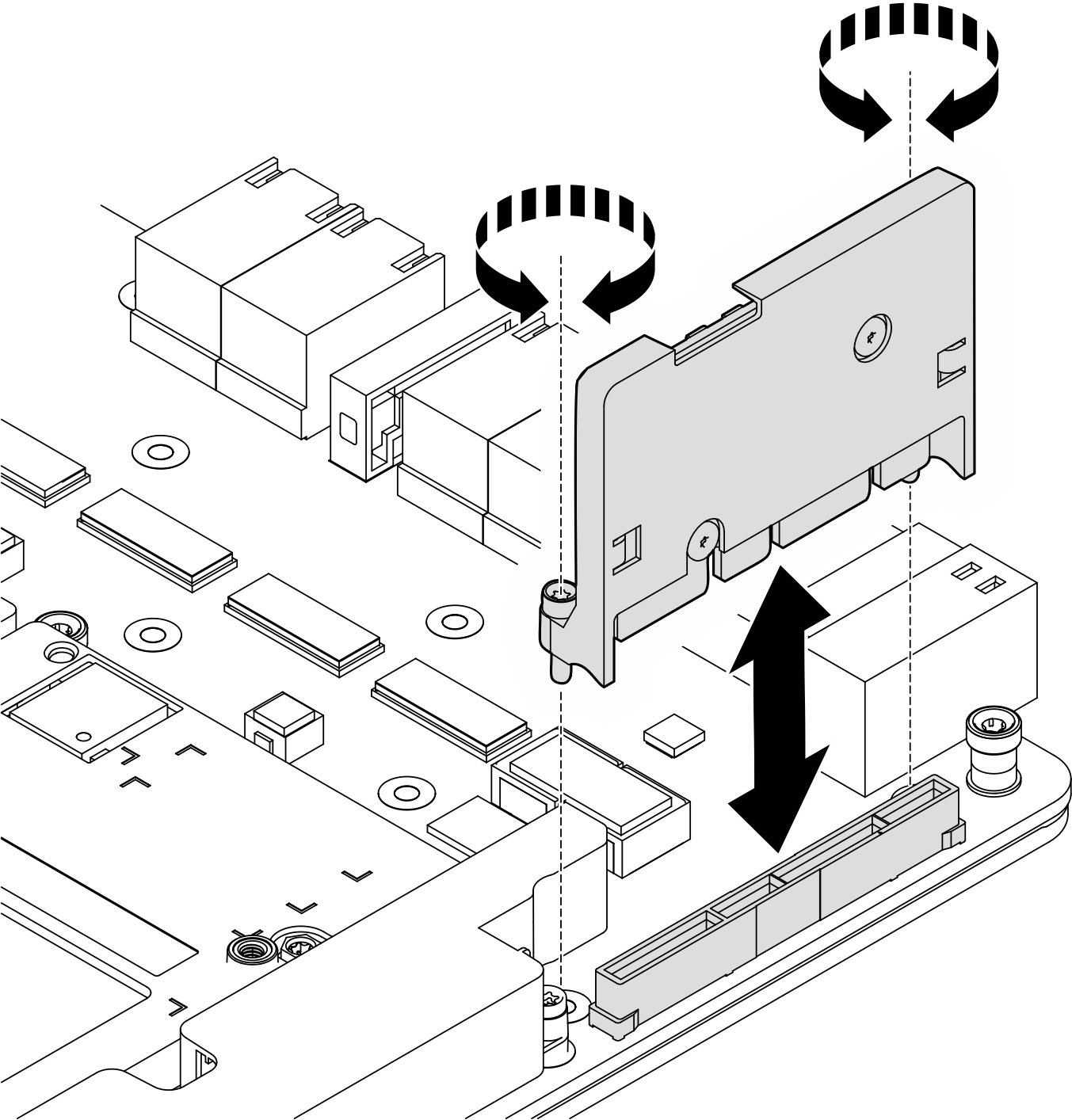

    図 1. H100/H200 の HMC カードの取り付け
    HMC card installation for H100/H200
    図 2. B200 の HMC カードの取り付け
    HMC card installation for B200

完了したら

  1. 取り外してあったすべてのケーブルを再接続します。内部ケーブルの配線を参照してください。
  2. 電源複合システムを再度取り付けます。電源複合システムの取り付けを参照してください。
  3. CPU 複合システムを再度取り付けます。CPU 複合システムの取り付けを参照してください。
  4. 背面トップ・カバーを再度取り付けます。背面トップ・カバーの取り付けを参照してください。
  5. 前面トップ・カバーを再度取り付けます。前面トップ・カバーの取り付けを参照してください。
  6. 部品交換を完了します。部品交換の完了を参照してください。
