了解基于阈值的 SP 传感器读数和系统传感器命令输出的状态值

基于阈值的传感器定期获取各种不同系统组件的读数。SP 对基于阈值的传感器的读数与其现有阈值限制进行比较，这些限制定义某一组件的可接受运行状况。

根据传感器读数，SP 会显示传感器状态以帮助您监控该组件的运行状况。

基于阈值的传感器示例包括：系统温度、电压、电流和风扇转速传感器。基于阈值的传感器的具体列表取决于平台。

基于阈值的传感器具有以下阈值，这些阈值显示在 SP system sensors 命令的输出中：

  • 紧急下限（LCR）

  • 非紧急下限（LNC）

  • 非紧急上限（UNC）

  • 紧急上限（UCR）

如果传感器读数介于 LNC 和 LCR 之间或介于 UNC 和 UCR 之间，则表明组件有出现问题的迹象，系统可能发生故障。因此，您应当立即规划组件服务。

如果传感器读数低于 LCR 或高于 UCR，表明组件正在发生故障，并且即将发生系统故障。因此，您需要立即关注组件。

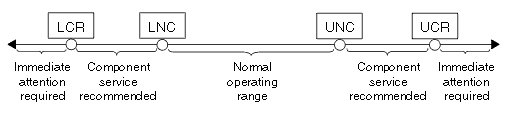

下图显示了由阈值指定的严重性范围：



可以在 system sensors 命令输出的 Current 一列中找到基于阈值的传感器读数。system sensors getsensor_name 命令显示指定传感器的其他详细信息。当基于阈值的传感器的读数超过非紧急和紧急阈值范围时，传感器会报告严重性不断增加的问题。当读数超出阈值限制时，system sensors 命令输出中的传感器状态会从 ok 更改为 nc（非紧急）或 cr（紧急），具体取决于超出的阈值，并且会在 SEL 事件日志中记录一条事件消息。

有些基于阈值的传感器并非具有全部四个阈值水平。对于这些传感器，缺少的阈值会在 system sensors 命令输出中将其限制显示为 na，指示特定传感器对给定阈值没有限制或严重性问题，SP 不会针对该阈值对传感器进行监控。

系统传感器命令输出的示例​

以下示例显示在 SP CLI 中由 system sensors 命令显示的一些信息：

SP node1> system sensors

Sensor Name      | Current    | Unit       | Status| LCR       | LNC       | UNC       | UCR
-----------------+------------+------------+-------+-----------+-----------+-----------+-----------
CPU0_Temp_Margin | -55.000    | degrees C  | ok    | na        | na        | -5.000    | 0.000
CPU1_Temp_Margin | -56.000    | degrees C  | ok    | na        | na        | -5.000    | 0.000
In_Flow_Temp     | 32.000     | degrees C  | ok    | 0.000     | 10.000    | 42.000    | 52.000
Out_Flow_Temp    | 38.000     | degrees C  | ok    | 0.000     | 10.000    | 59.000    | 68.000
CPU1_Error       | 0x0        | discrete   | 0x0180| na        | na        | na        | na
CPU1_Therm_Trip  | 0x0        | discrete   | 0x0180| na        | na        | na        | na
CPU1_Hot         | 0x0        | discrete   | 0x0180| na        | na        | na        | na
IO_Mid1_Temp     | 30.000     | degrees C  | ok    | 0.000     | 10.000    | 55.000    | 64.000
IO_Mid2_Temp     | 30.000     | degrees C  | ok    | 0.000     | 10.000    | 55.000    | 64.000
CPU_VTT          | 1.106      | Volts      | ok    | 1.028     | 1.048     | 1.154     | 1.174
CPU0_VCC         | 1.154      | Volts      | ok    | 0.834     | 0.844     | 1.348     | 1.368
3.3V             | 3.323      | Volts      | ok    | 3.053     | 3.116     | 3.466     | 3.546
5V               | 5.002      | Volts      | ok    | 4.368     | 4.465     | 5.490     | 5.636
STBY_1.8V        | 1.794      | Volts      | ok    | 1.678     | 1.707     | 1.892     | 1.911
…

系统传感器 sensor_name 的示例：基于阈值的传感器的命令输出​

以下示例显示在 SP CLI 中为基于阈值的传感器 5V 输入 system sensors getsensor_name 的结果：

SP node1> system sensors get 5V

Locating sensor record...
Sensor ID              : 5V (0x13)
 Entity ID             : 7.97
 Sensor Type (Analog)  : Voltage
 Sensor Reading        : 5.002 (+/- 0) Volts
 Status                : ok
 Lower Non-Recoverable : na
 Lower Critical        : 4.246
 Lower Non-Critical    : 4.490
 Upper Non-Critical    : 5.490
 Upper Critical        : 5.758
 Upper Non-Recoverable : na
 Assertion Events      :
 Assertions Enabled    : lnc- lcr- ucr+
 Deassertions Enabled  : lnc- lcr- ucr+
