Установка узла на стену или потолок

В этом разделе приведены инструкции по установке узла на стене или потолке.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Оставьте перед узлом свободное место размером 500 мм для установки и снятия.

  • Максимальный вес узла SE360 V2 с рукавом узла составляет 9,54 кг (21,03 фунта). Для безопасной установки стена, на которой будет установлен узел, должна выдерживать вес в 4 раза больше веса узла — 38,16 кг (84,12 фунта). В противном случае поверхность необходимо укрепить для соответствия этому требованию.

  • Старайтесь не устанавливать блок рядом с имеющимися системами инженерного обеспечения, например водопроводом, системами подачи природного газа или электрическими входами.

Важное замечание
Эта задача должна выполняться квалифицированными специалистами.
Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

Процедура

  1. Для настенного монтажа требуются четыре винта M4 и четыре винта M6. Подготовьте винты и сопутствующие детали для этой задачи.
    Прим.
    Соответствующую длину основания винта должны определять квалифицированные специалисты.
    Табл. 1. Максимальный размер винтов для четырех внутренних винтов M4
    		1 Ø10 мм2 3 мм3 4 мм
    Табл. 2. Размер винтов для четырех внешних винтов M6
    		1 Макс: Ø14 мм2 Макс: 3,4 мм3 4–6 мм
  2. Отделите скобу узла от пластины для настенного монтажа.
    1. Ослабьте восемь винтов, фиксирующих скобу узла.


    2. Сдвигайте скобу узла до тех пор, пока направляющие штырьки на пластине для настенного монтажа не войдут в большое отверстие паза; затем снимите скобу узла с пластины для настенного монтажа.
      Рис. 1. Снятие скобы узла
  3. Ослабьте восемь винтов, которые крепят две боковые скобы (по четыре на каждую боковую скобу), чтобы разобрать скобу узла.
    Рис. 2. Разборка скобы узла

  4. Если применимо, снимите антенны WLAN. См. раздел Снятие антенн WLAN.
  5. Если применимо, поверните винт между двумя разъемами SMA по часовой стрелке, чтобы укоротить разъемы в раме.
    Прим.
    Убедитесь, что разъемы SMA укорочены в раме; если разъемы SMA выдвинуты и выходят за пределы рамы, узел не может быть успешно установлен.
    Рис. 3. Укорачивание разъемов SMA

  6. В зависимости от модели закрепите боковую скобу на узле четырьмя винтами или барашковыми винтами; затем повторите эту процедуру для другой боковой скобы.
    Прим.
    На передней стороне боковых скоб есть гравировка L и R, указывающая левую и правую скобы (если смотреть с лицевой стороны узла). Обязательно установите скобы в правильном положении, как показано на рисунке.
    Рис. 4. Установка боковых скоб с помощью винтов

    Рис. 5. Установка боковых скоб с помощью барашковых винтов

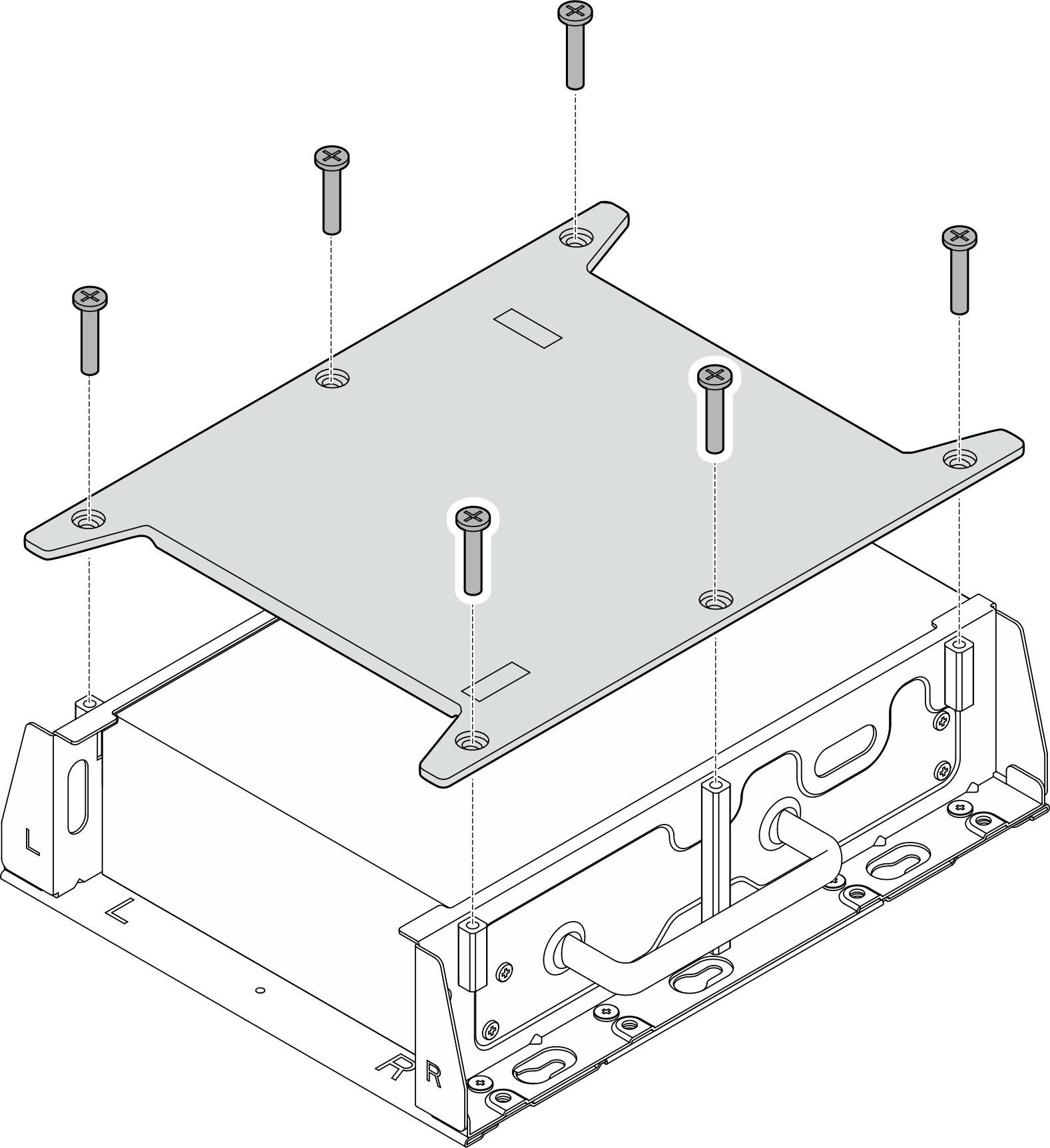

  7. Закрепите нижнюю пластину на узле восемью винтами (по четыре с каждой стороны).
    Прим.
    Обязательно затяните винты в отверстиях для винтов рядом с узлом.
    Рис. 6. Установка нижней пластины

  8. Если применимо, полностью выдвиньте разъемы SMA и установите антенны WLAN. См. раздел Установка антенн WLAN.
  9. (Необязательно) Чтобы установить узел на плоской стене без отверстий для винтов, при необходимости просверлите в стене восемь отверстий для винтов.
    1. Прижмите пластину для настенного монтажа к месту установки.
    2. Отметьте карандашом места отверстий для винтов.
    3. Просверлите восемь отверстий для винтов согласно меткам.
    Рис. 7. Расположение отверстий для винтов
    Locations of screw holes
  10. Закрепите пластину для настенного монтажа четырьмя винтами M4 и четырьмя винтами M6.
    Рис. 8. Установка пластины для настенного монтажа
    Installing the wall-mount plate
    Рис. 9. Расположение винтов М4

    Рис. 10. Расположение винтов М6

  11. Установите скобу узла на пластине для настенного монтажа.
    1. Совместите скобу узла с направляющими штырьками на пластине для настенного монтажа.
    2. Прижмите скобу узла к пластине для настенного монтажа; затем сдвигайте скобу узла до тех пор, пока направляющие штырьки не войдут в небольшое отверстие пазов.
      Рис. 11. Установка скобы узла

    3. Закрепите рукав узла восемью винтами.
      Рис. 12. Установка скобы узла

  12. Подключите кабель питания и другие необходимые внешние кабели к узлу.
  13. Включите сервер и все периферийные устройства. См. раздел Включение сервера.
  14. (Необязательно) При необходимости установите защитную панель.
    Прим.
    Если установлена защитная панель, передняя панель оператора и разъемы USB Type-C недоступны.
    1. Вставьте язычок на защитной панели в гнездо, а затем поверните защитную панель в направлении рукава узла, чтобы защелкнулась ее другая сторона.
      Прим.
      Убедитесь, что внешние кабели с лицевой стороны узла проходят через соответствующие отверстия защитной панели.
    2. Зафиксируйте защитную панель ключом и сохраните ключ для использования в будущем.
    Рис. 13. Установка защитной панели
    Installing the security bezel
