部件列表

请参阅本主题了解 ThinkSystem Heavy Duty Full Depth 48U Rack Cabinet 的部件。

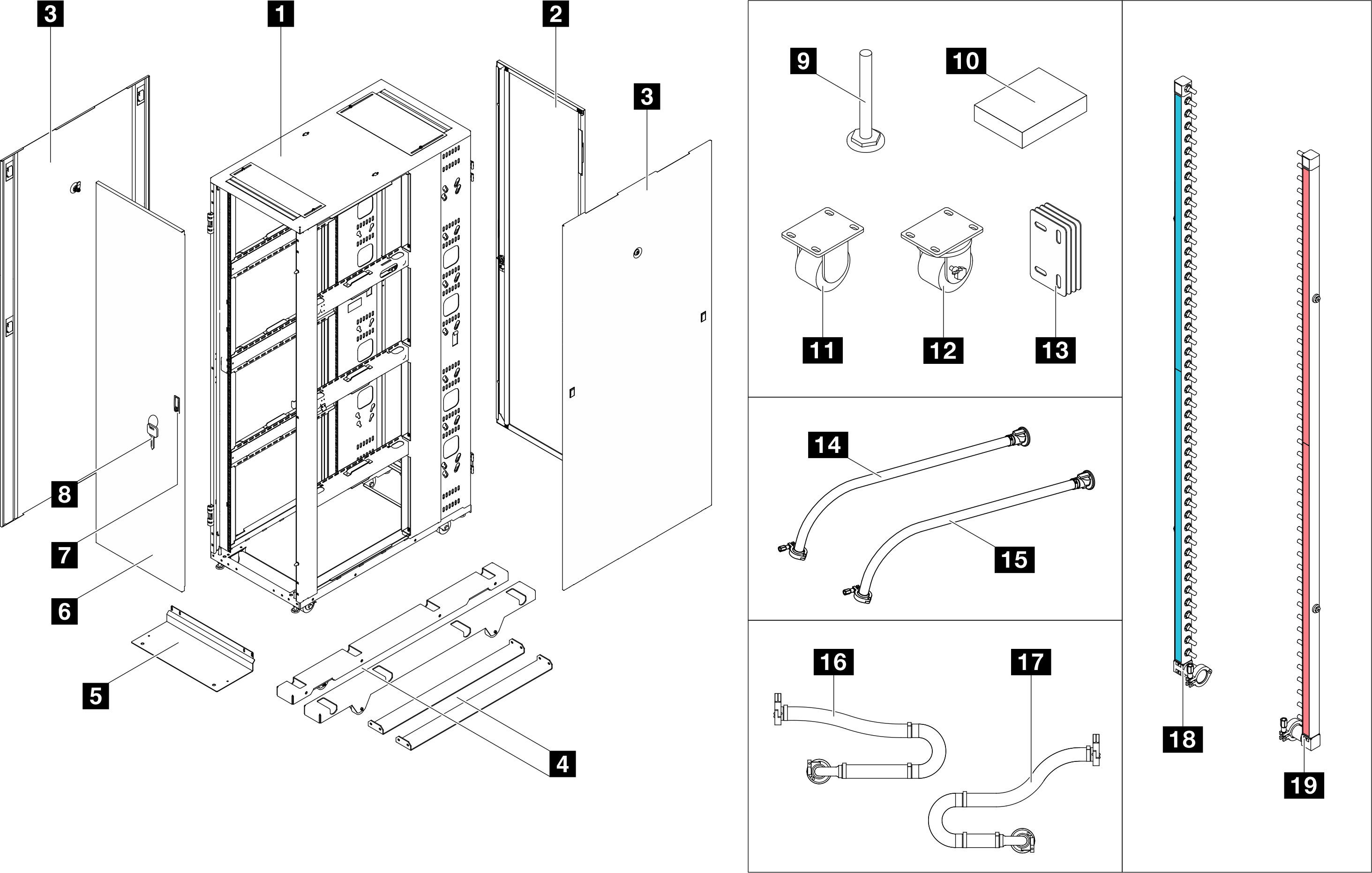

图 1. 部件列表

表 1. Heavy Duty Full Depth 48U Rack Cabinet 组件
1 机架机柜框架11 固定脚轮
2 后门12 万向脚轮
3 侧盖13 并柜套件
4 支腿(侧面稳定支架)14 行级软管供给侧
5 正面稳定支架15 行级软管回流侧
6 前门16 机架级连接套件供给侧
7 门闩17 机架级连接套件回流侧
8 钥匙(柜门和侧盖)18 歧管供给侧
9 调平垫片19 歧管回流侧
10 工具
图 2. 工具箱


1 M6 C 型锁紧螺母(20 颗)
2 M6 G 型锁紧螺母(30 颗)
3 M5 C 型锁紧螺母(20 颗)
4 M6 法兰螺钉(10 颗)
5 M5 螺钉(20 颗)
6 M6 螺钉(20 颗)
7 10、14、5、18、26 尺寸扳手
8 8、9、2 尺寸扳手
9 10、13 尺寸扳手
10 螺母插入工具
11 尼龙搭扣线缆扎带(15 条)
12 接地套件
请务必使用工具箱中提供的螺母和螺钉。
