MetroCluster IP 配置的部件

关键硬件元素​

MetroCluster IP 配置包括以下关键硬件元素：

• 存储控制器

  存储控制器配置为两个双节点集群。

• IP 网络

  此后端 IP 网络提供两种不同用途的连接：

  • 用于集群内通信的标准集群连接。

    这与非 MetroCluster 交换式 ONTAP 集群中使用的集群交换机功能相同。

  • 用于复制存储数据和非易失性高速缓存的 MetroCluster 后端连接。

• 集群对等网络

  集群对等网络提供用于镜像集群配置（包括存储虚拟机（SVM）配置）的连接。一个集群上所有 SVM 的配置都镜像到伙伴集群。

灾难恢复（DR）组​

一个 MetroCluster IP 配置包含一个 DR 组（四个节点）。

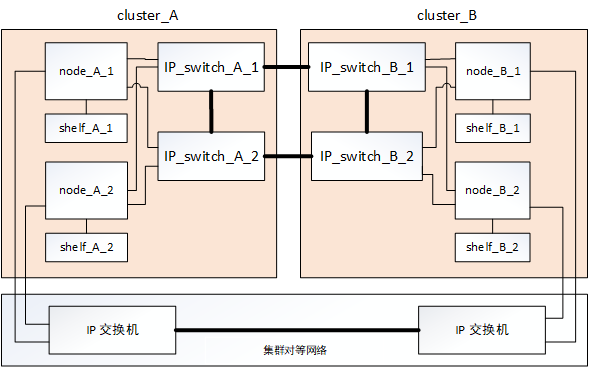

下图显示了四节点 MetroCluster 配置中的节点布局：
