安裝前方操作組件

請依照本節中的指示安裝前方操作組件。

關於此作業

為避免可能發生的危險,請務必閱讀並遵循安全資訊。

  • S002
    disconnect all power
    注意
    裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與節點上任何未上漆的金屬表面接觸;然後,從保護袋中取出元件,將它放在防靜電表面上。

程序

  1. 將前方操作組件對齊節點的前緣和側緣;然後,將前方操作組件放入其在節點中的插槽。
  2. 鎖緊三個螺絲,將前方操作組件固定到節點。

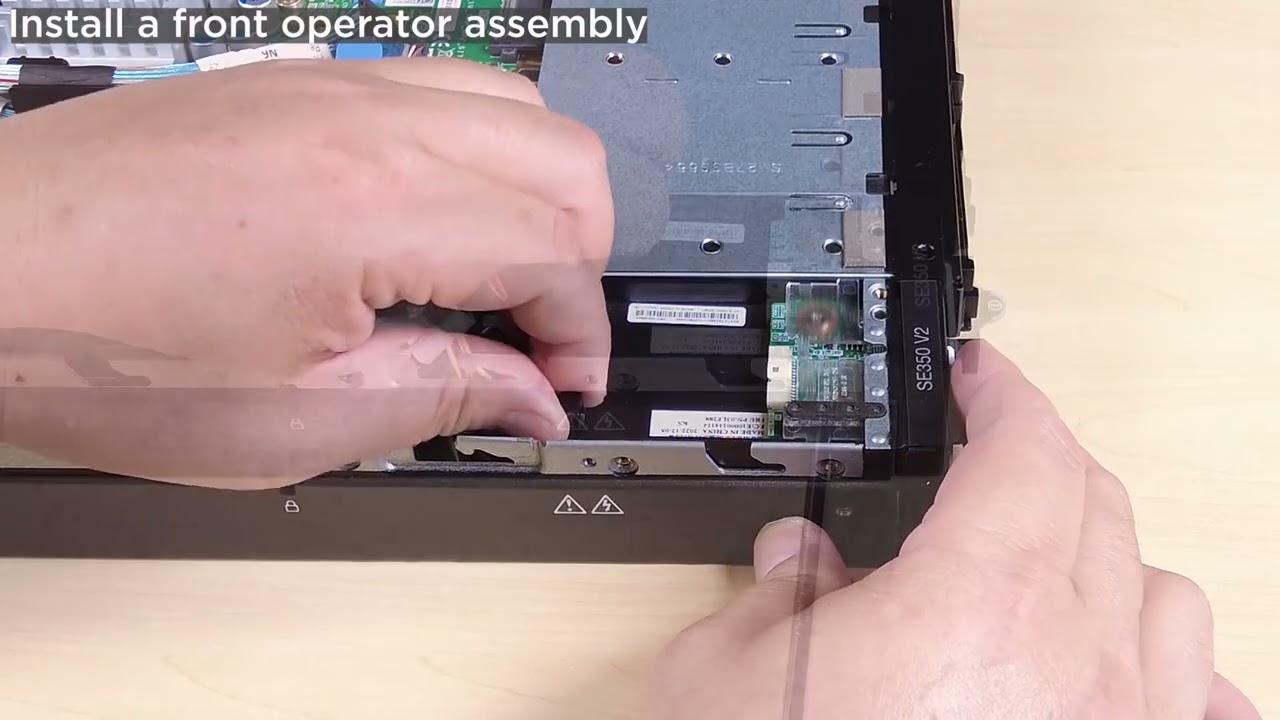

    圖 1. 安裝前方操作組件
    front operator assembly screws



完成此作業後
