Fond de panier 6 x 2,5 pouces SAS/SATA + 4 x 2,5 pouces AnyBay (refroidissement liquide)
Utilisez la présente section pour comprendre le cheminement des câbles du fond de panier AnyBay pour le modèle de serveur avec dix unités avant 2,5 pouces pour une configuration à refroidissement liquide.
Cheminement des câbles pour 6 unités SAS/SATA 2,5 pouces et 4 unités AnyBay 2,5 pouces et 1 adaptateur RAID SFF 16i (Gen 3/Gen 4)

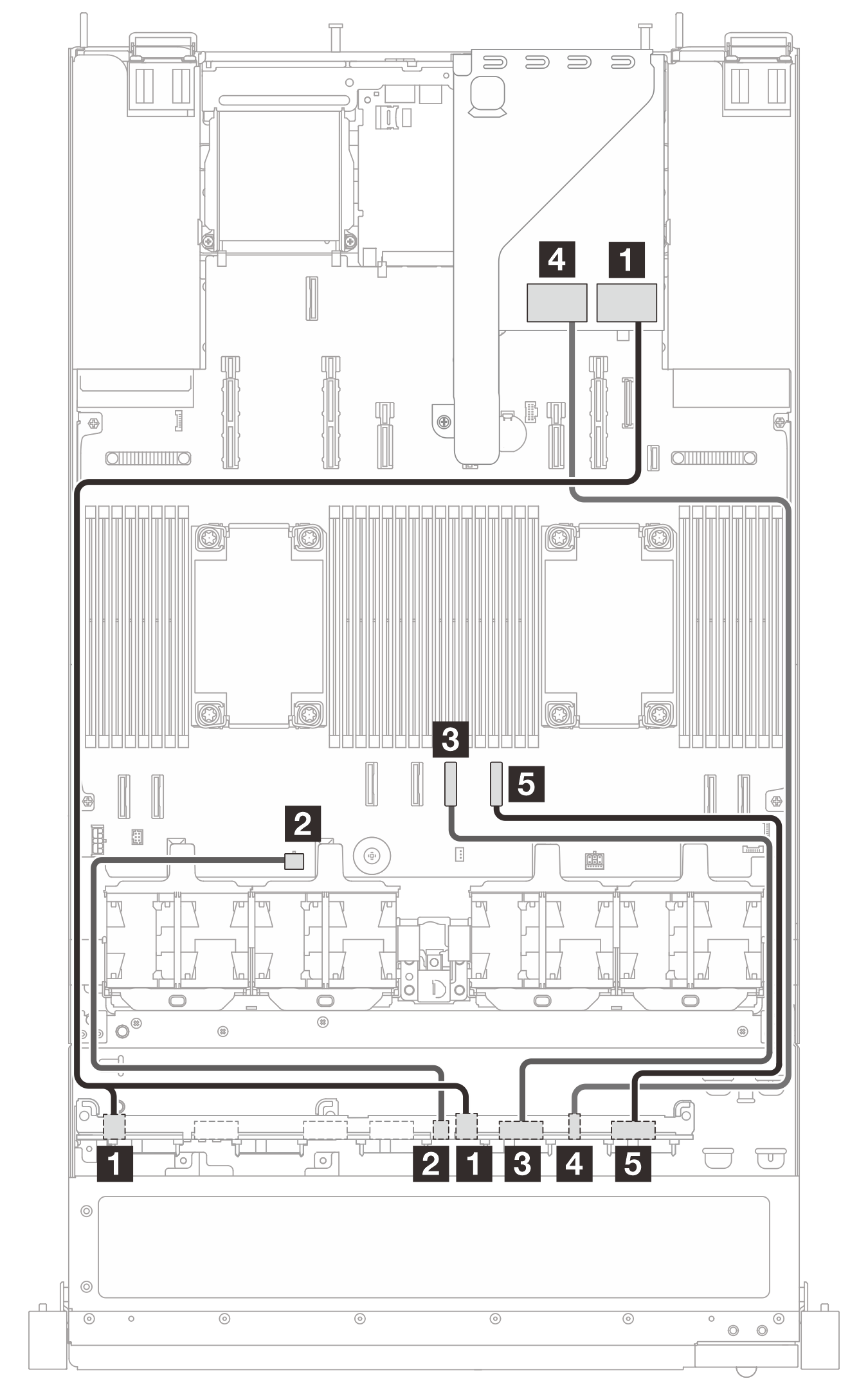

Figure 1. Cheminement des câbles pour 6 unités SAS/SATA 2,5 pouces et 4 unités AnyBay 2,5 pouces et 1 adaptateur RAID SFF 16i (Gen 3/Gen 4)
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Connecteurs SAS 0 et SAS 1 sur fond de panier | 1
|
|
| 2 Connecteur d’alimentation sur fond de panier | 2 Connecteur d’alimentation 2A sur carte du processeur | 480 mm |
| 3 Connecteur NVMe 6-7 sur fond de panier | 3 Connecteur PCIe 4 sur carte du processeur | 550 mm |
| 4 Connecteur SAS 2 sur fond de panier | 4
| 900 mm |
| 5 Connecteur NVMe 8-9 sur fond de panier | 5 Connecteur PCIe 3 sur carte du processeur | 450 mm |
