Adaptateur RAID CFF
Cette section décrit le cheminement des câbles d’alimentation et d’entrée d’interface pour les adaptateurs RAID CFF.
Cheminement des câbles pour les adaptateurs RAID CFF
Pour plus d’informations sur l’emplacement des connecteurs sur les adaptateurs RAID CFF et la carte de processeur, voir Connecteurs de l’adaptateur RAID et HBA et Connecteurs du bloc carte mère pour le cheminement des câbles pour plus d’informations.
Cheminement des câbles pour les adaptateurs RAID CFF Gen 4

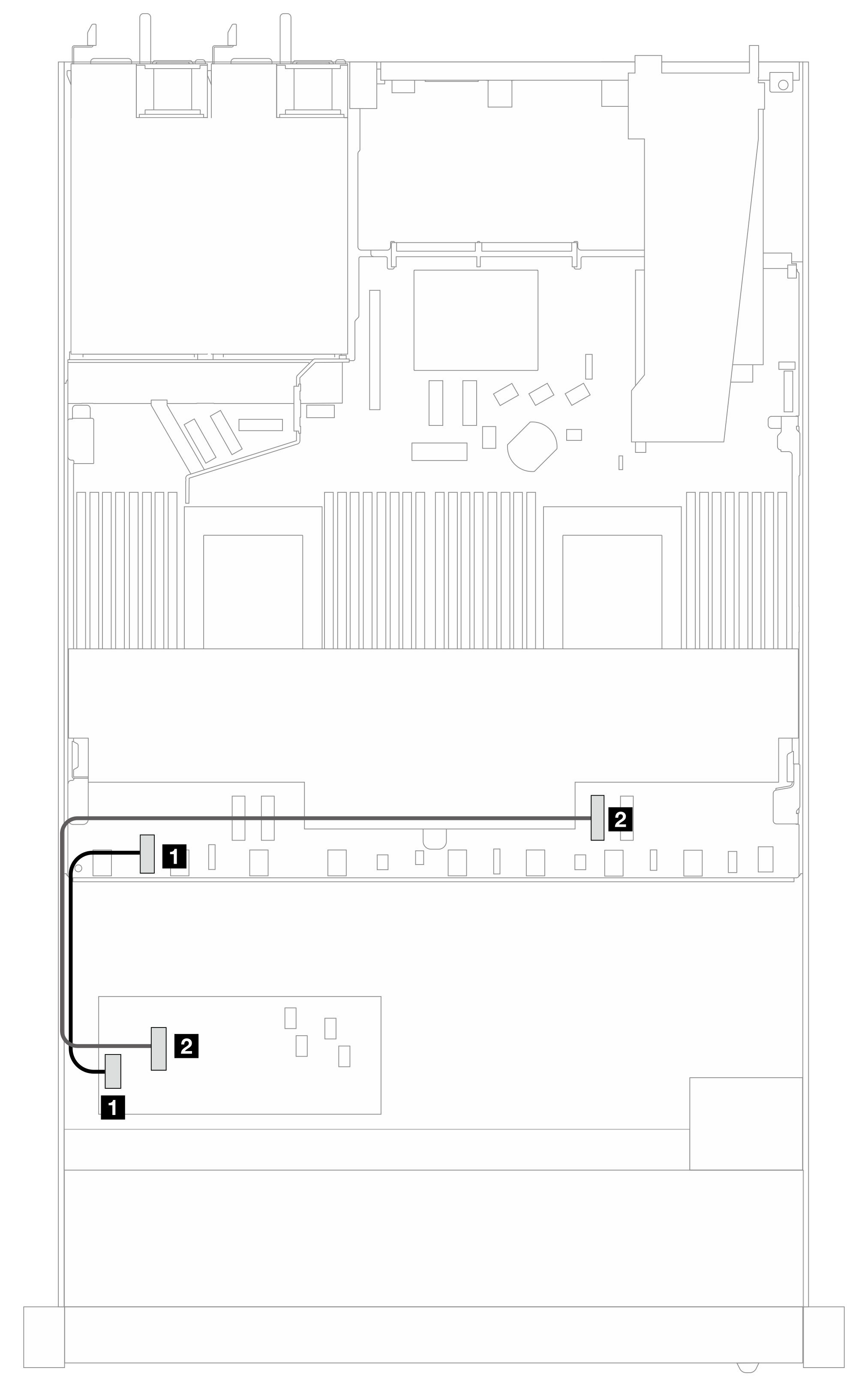

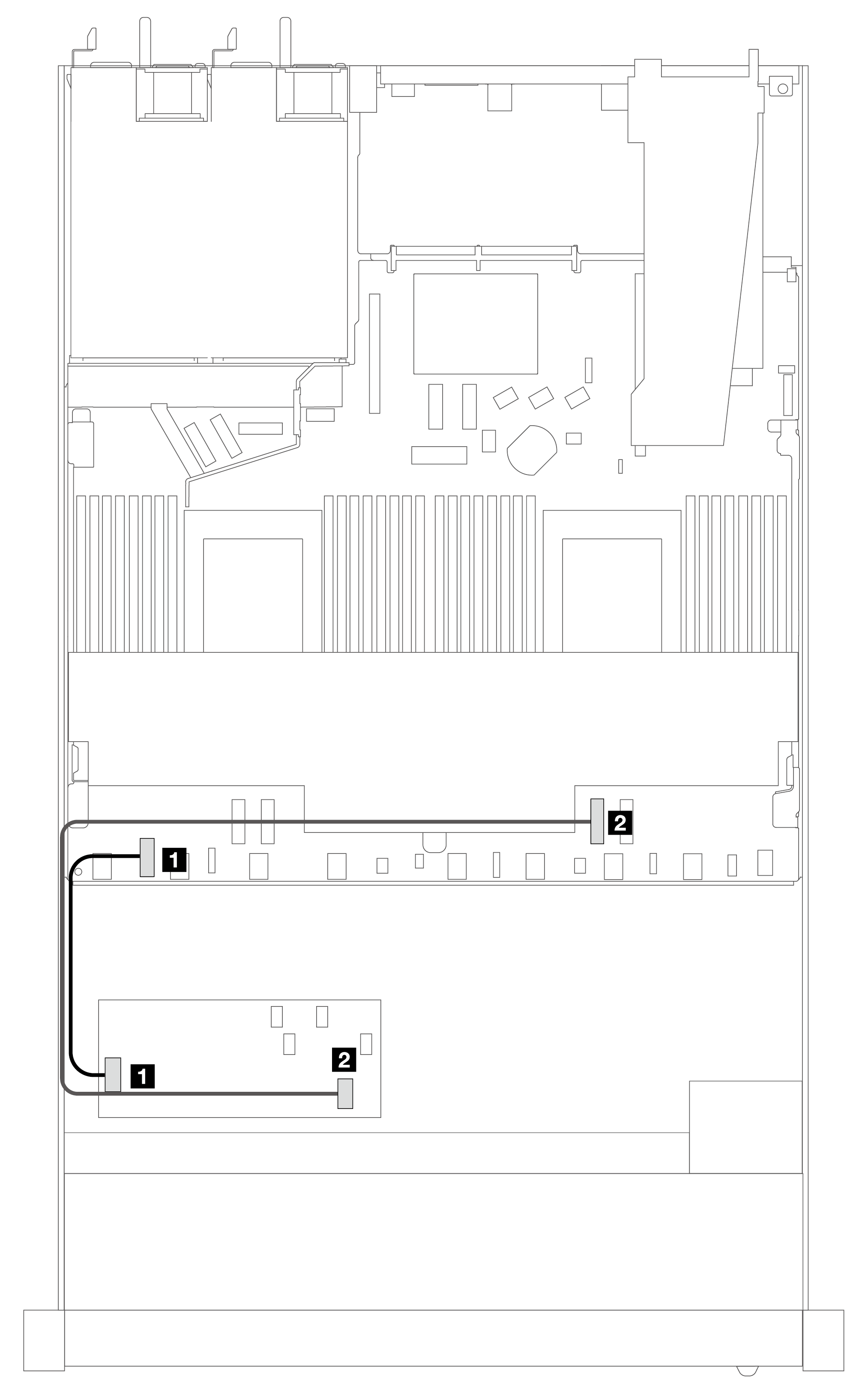

Figure 1. Câblage de l’adaptateur RAID CFF Gen 4 avec deux processeurs  | Figure 2. Câblage de l’adaptateur RAID CFF Gen 4 avec un processeur  | ||
| De | Vers | De | Vers |
| 1 Alimentation | 1 Connecteur d’alimentation RAID interne | 1 Alimentation | 1 Connecteur d’alimentation RAID interne |
| 2 Entrée carte mère | 2 PCIe 3 | 2 Entrée carte mère | 2 PCIe 2 |
Cheminement des câbles pour les adaptateurs RAID CFF Gen 3

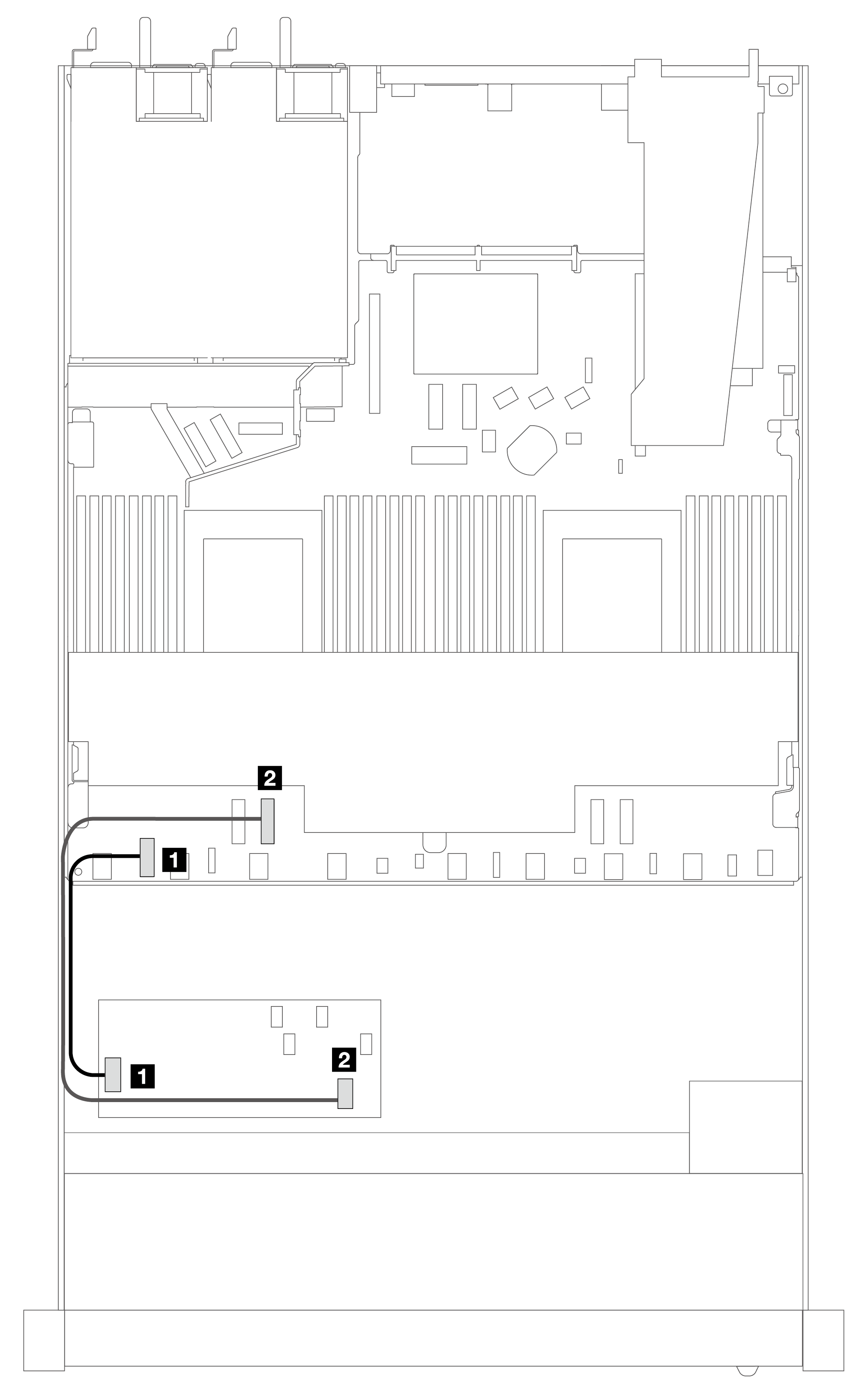

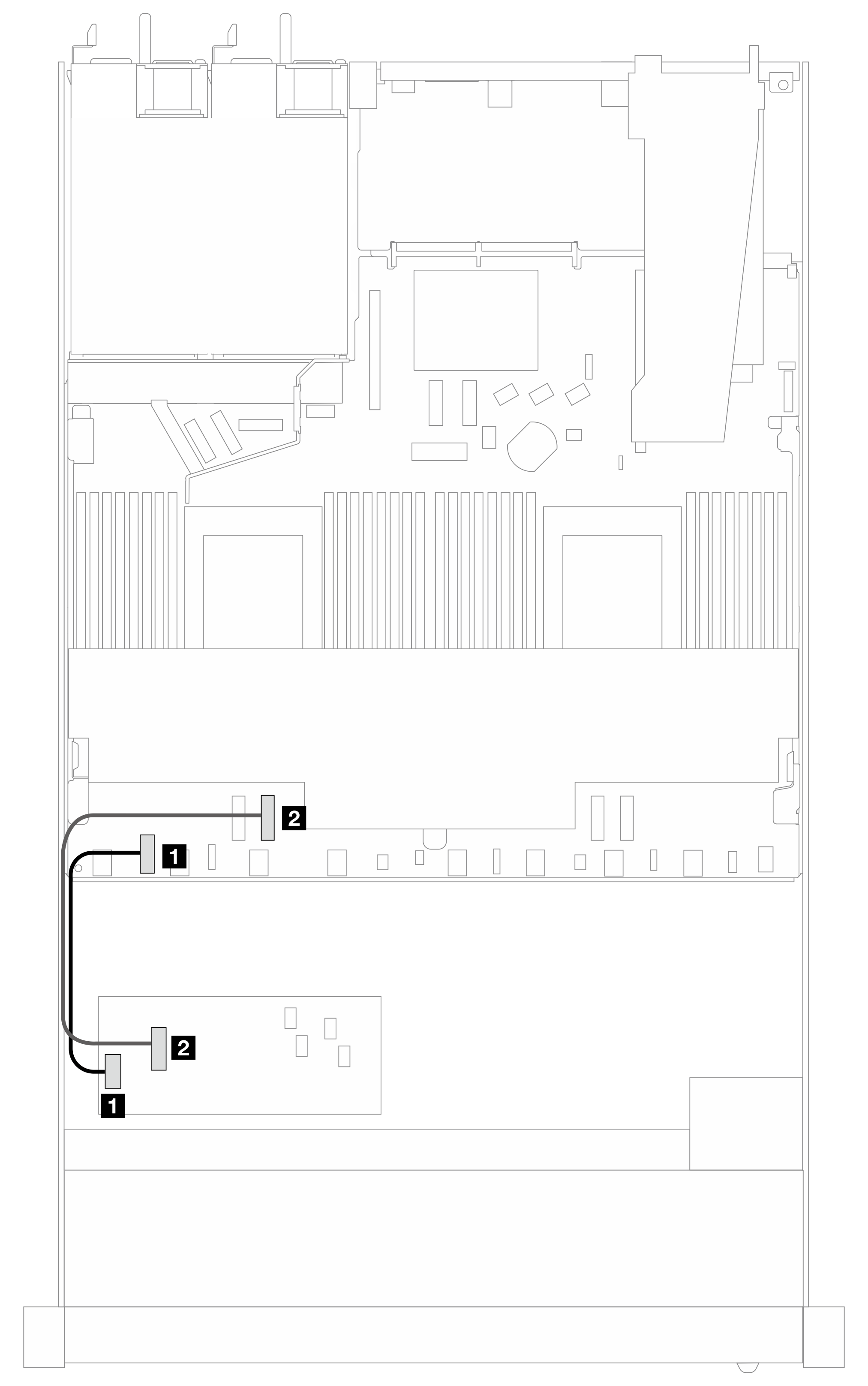

Figure 3. Câblage de l’adaptateur RAID CFF Gen 3 avec deux processeurs  | Figure 4. Câblage de l’adaptateur RAID CFF Gen 3 avec un processeur  | ||
| De | Vers | De | Vers |
| 1 Alimentation | 1 Connecteur d’alimentation RAID interne | 1 Alimentation | 1 Connecteur d’alimentation RAID interne |
| 2 Entrée carte mère | 2 PCIe 3 | 2 Entrée carte mère | 2 PCIe 2 |
Remarque
Lorsque le serveur est installé avec 4 unités NVMe 2,5 pouces avec deux processeurs, le connecteur « MB input » des adaptateurs RAID CFF se connecte à PCIe 2 sur la carte de processeur.
