Serveur sans Compute Complex Neptune Core Module

Cette section fournit des informations sur le cheminement des câbles de l’adaptateur InfiniBand ConnectX-8 lorsque le Compute Complex Neptune Core Module n'est pas installé.

  • Tableau 1 : Le serveur est équipé d’un processeur et d’un adaptateur ConnectX-8.

  • Tableau 2 : Le serveur est équipé de deux processeurs et d’un adaptateur ConnectX-8.

  • Tableau 3 : Le serveur est équipé de deux processeurs et de deux adaptateurs ConnectX-8.

Remarque

  • LP : Extra-plat

  • FH : Pleine hauteur

Tableau 1. Un processeur et un adaptateur ConnectX-8

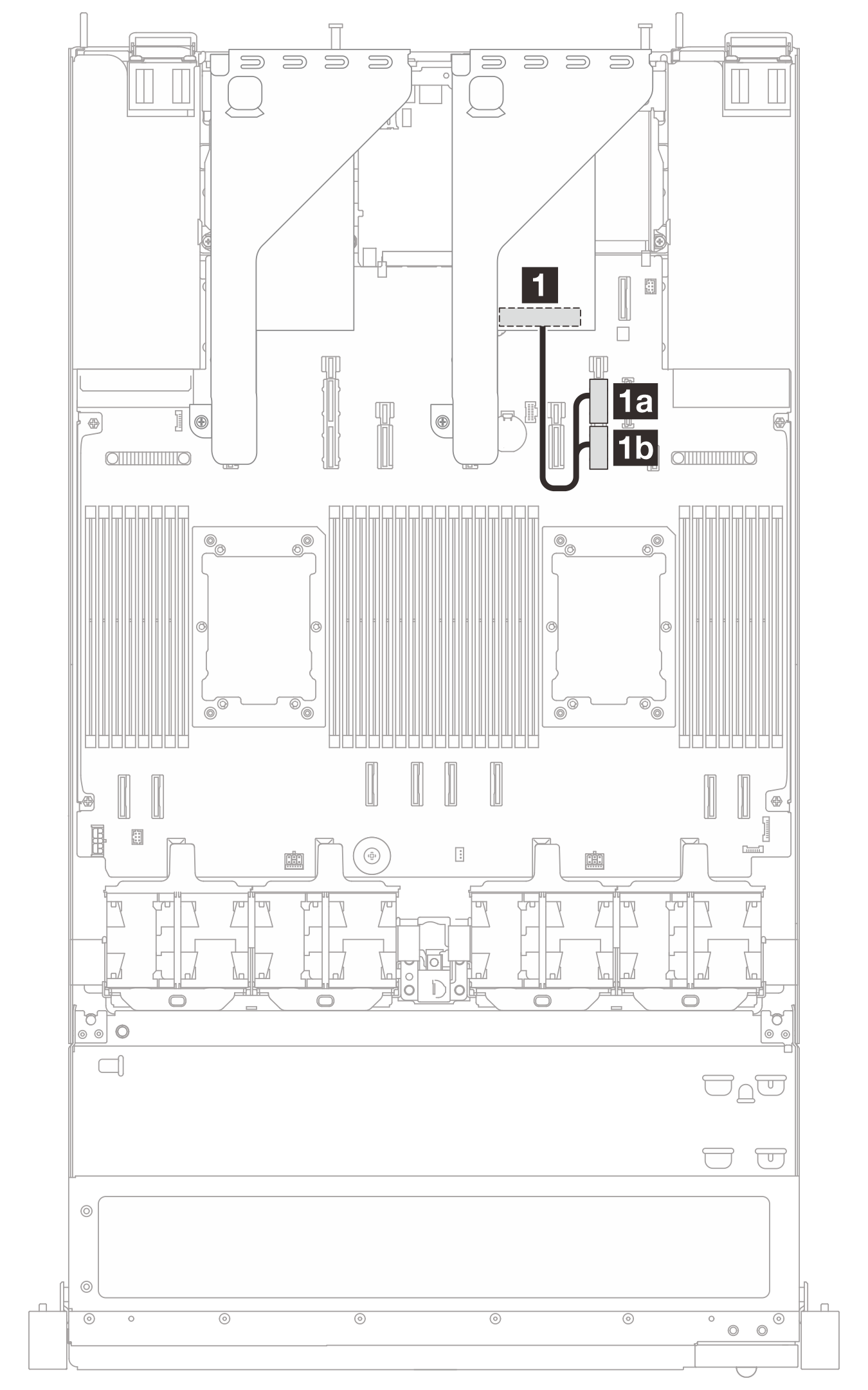

De l’emplacement 1 à PCIe 9A/9B
ConfigurationSupport de carte mezzanineÀ partir deVers

  • Kit de ventilateur système

  • Processor Neptune

    Module d’air

  • FH

  • FH + unité 2,5 pouces arrière

Emplacement 11a PCIe 9A 1b PCIe 9B

  • Processor Neptune

    Module de base

  • FH

  • FH + unité M.2 arrière

Emplacement 11a PCIe 9A 1b PCIe 9B
Tableau 2. Deux processeurs et un adaptateur ConnectX-8

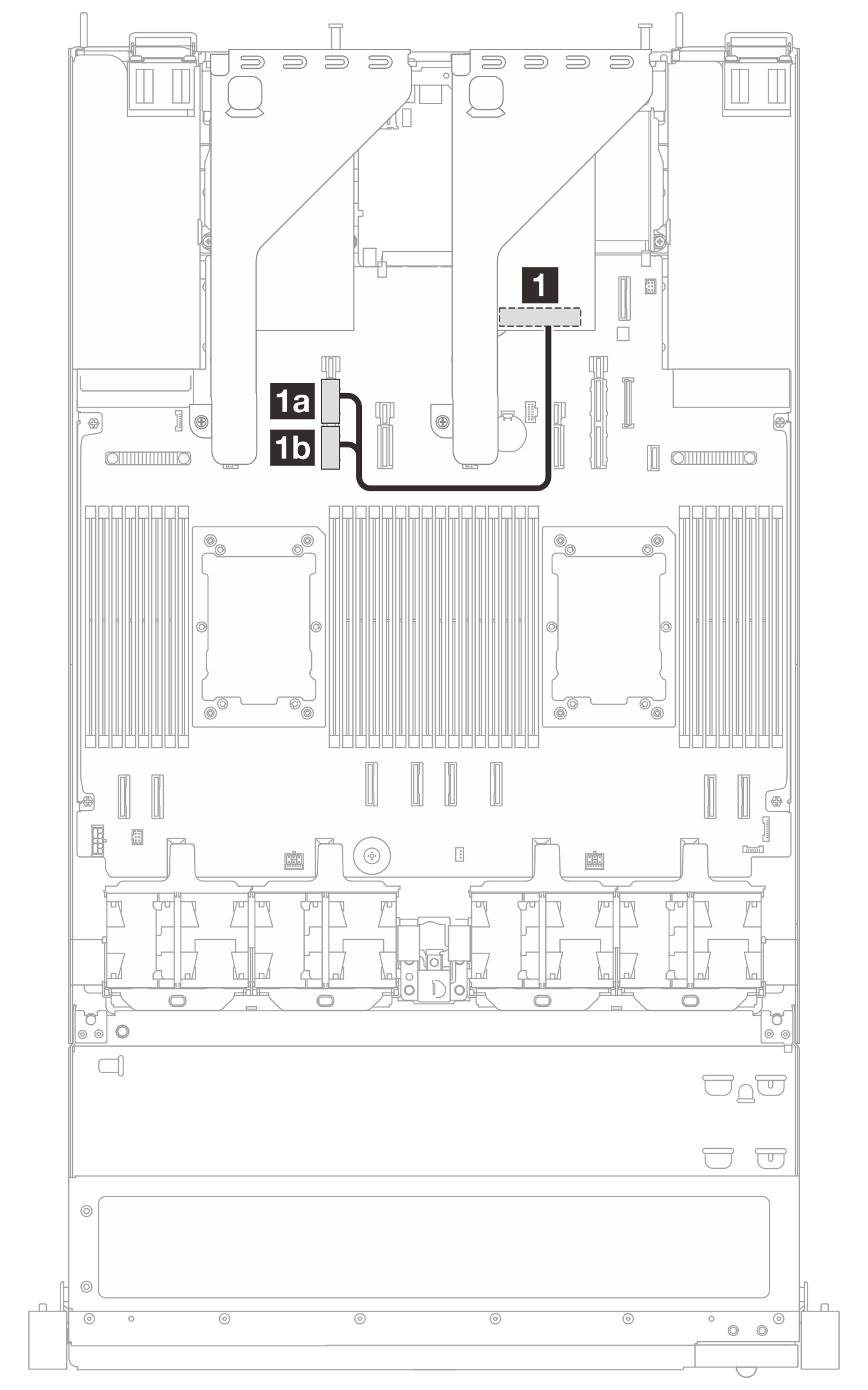

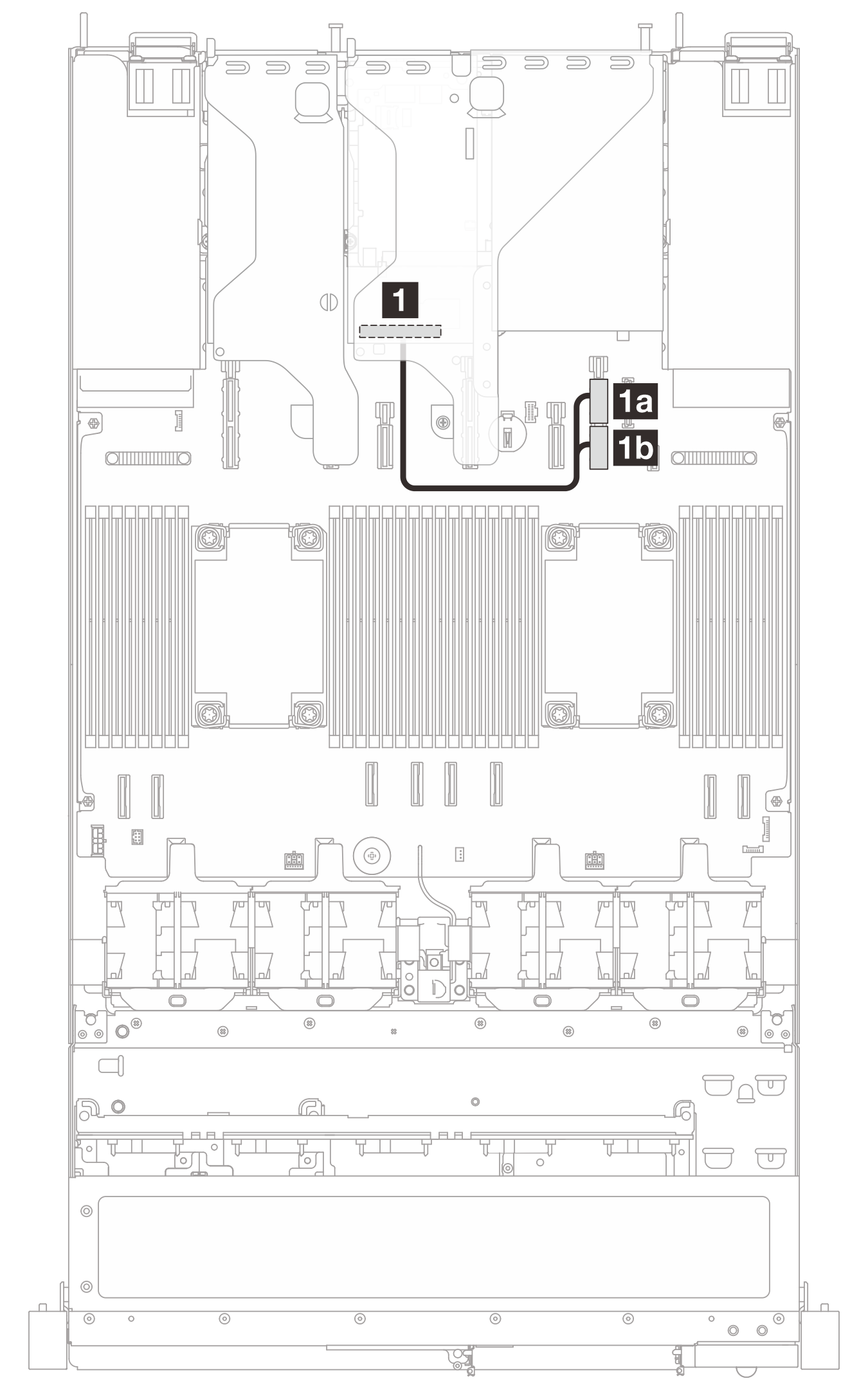

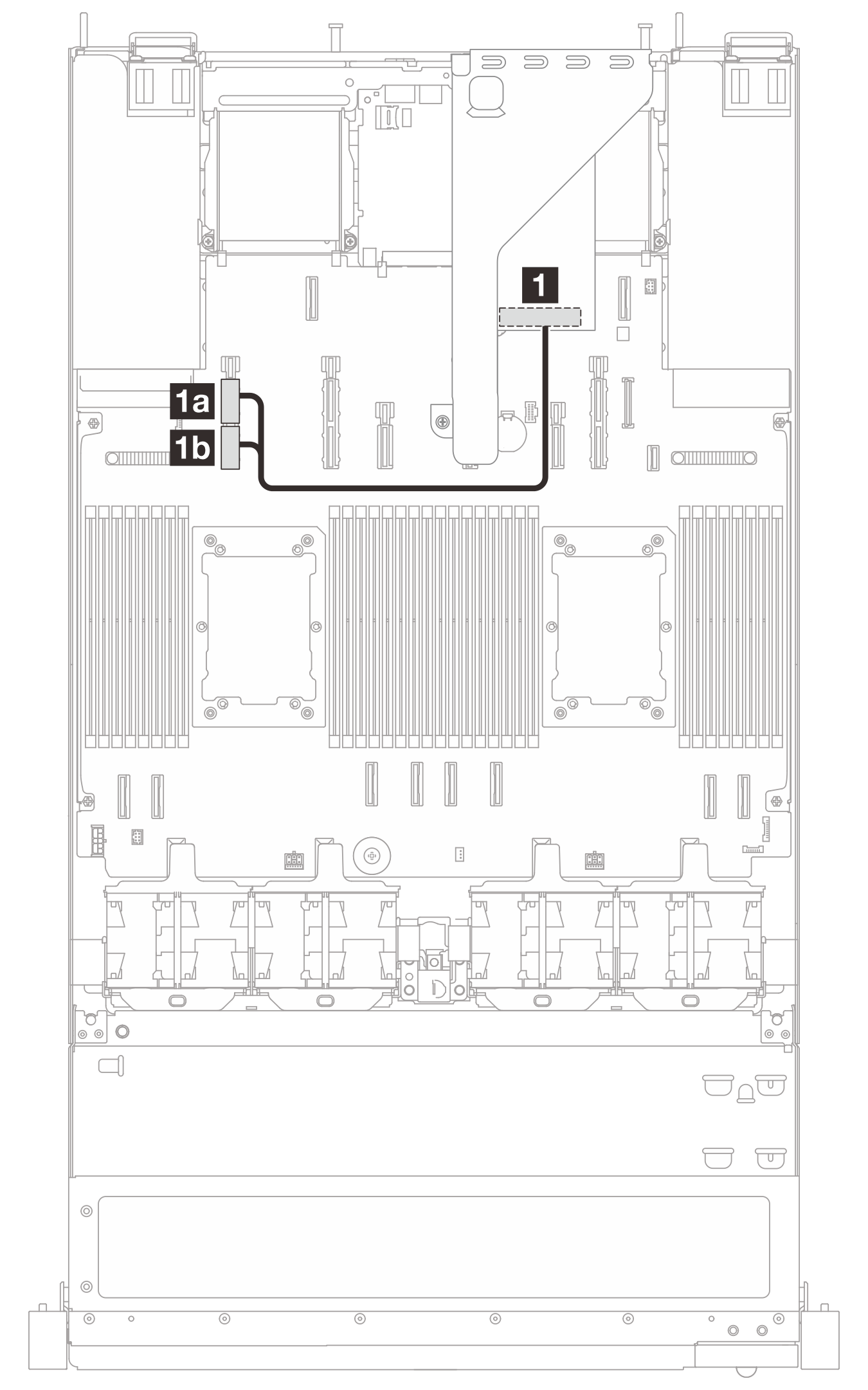

De l’emplacement 1 à PCIe 13A/13BDe l’emplacement 1 à PCIe 15A/15BDe l’emplacement 2 à PCIe 9A/9B

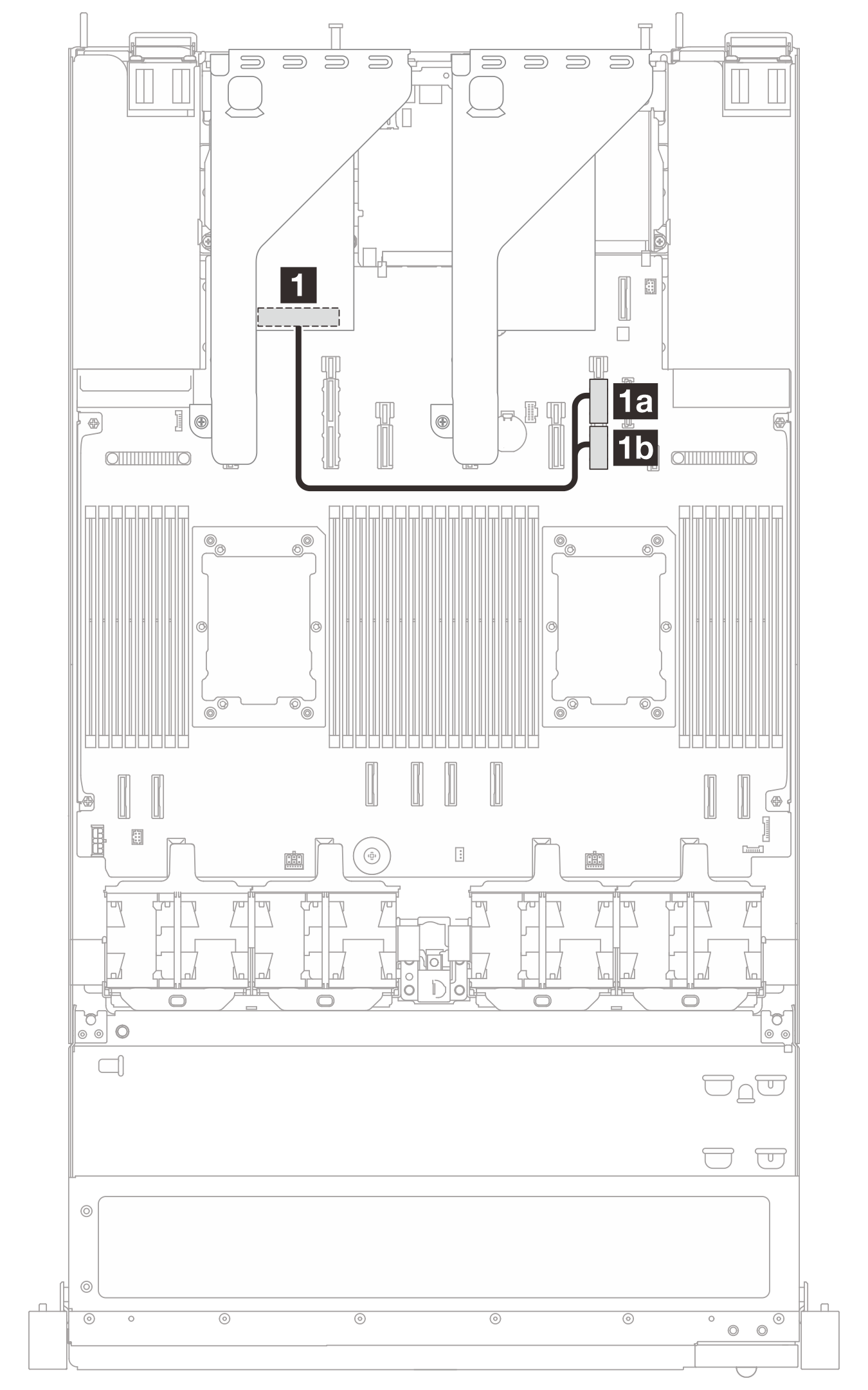

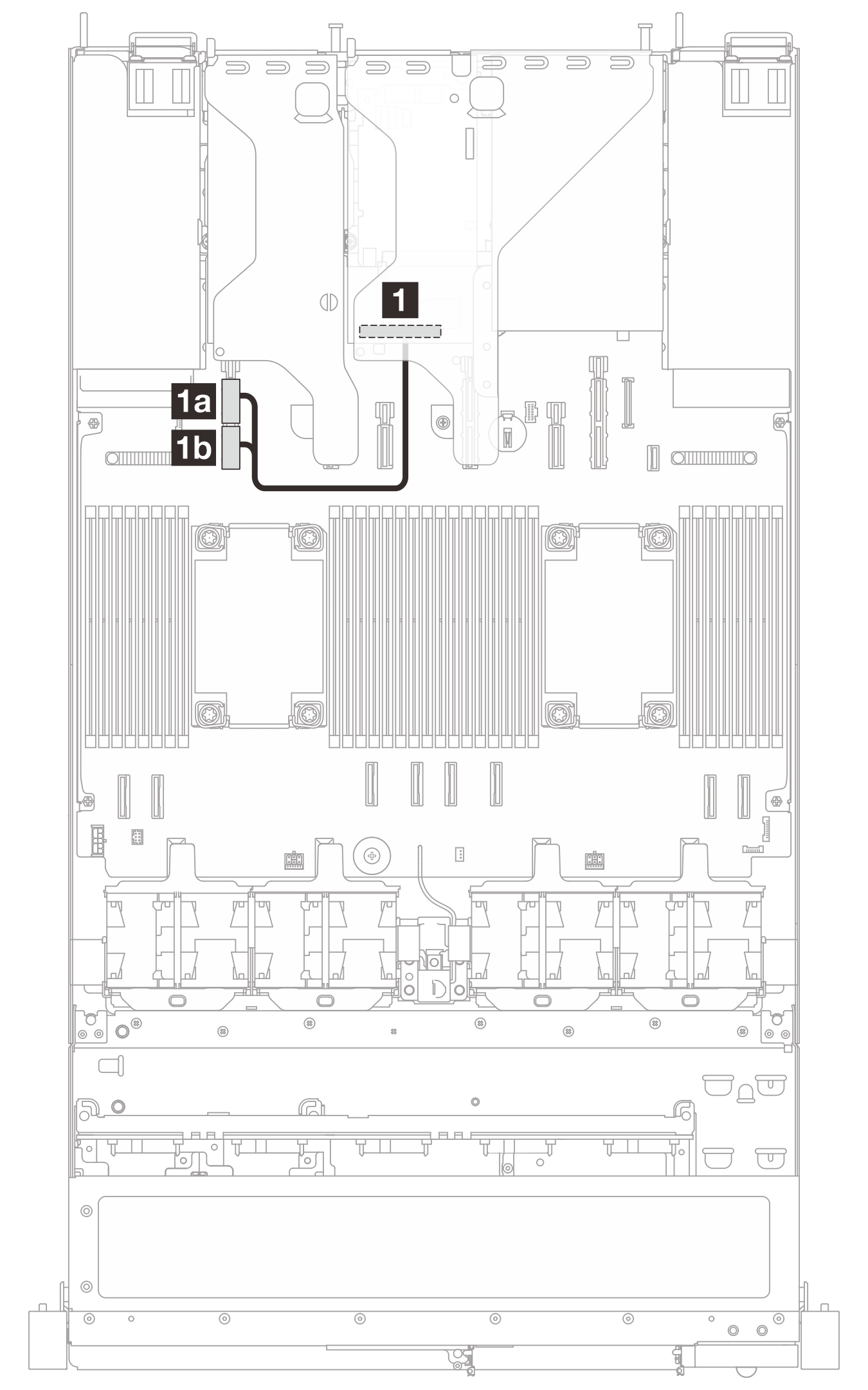

De l’emplacement 2 à PCIe 15A/15BDe l’emplacement 3 à PCIe 9A/9B
ConfigurationSupport de carte mezzanineÀ partir deVers

  • Kit de ventilateur système

  • Processor Neptune

    Module d’air

FH + FH

Emplacement 11a PCIe 13A 1b PCIe 13B
Emplacement 31a PCIe 9A 1b PCIe 9B

FH + unité 2,5 pouces arrière

Emplacement 11a PCIe 13A 1b PCIe 13B

FH (x16) + LP (x16)

Emplacement 11a PCIe 15A 1b PCIe 15B
Emplacement 21a PCIe 15A 1b PCIe 15B

FH (x8) + LP (x8) + LP

Emplacement 31a PCIe 9A 1b PCIe 9B

FH (x16) + LP (x16) + M.2

Emplacement 11a PCIe 15A 1b PCIe 15B
Emplacement 21a PCIe 9A 1b PCIe 9B

  • Processor Neptune

    Module de base

FH + unité M.2 arrière

Emplacement 11a PCIe 15A 1b PCIe 15B

FH + LP

Emplacement 11a PCIe 15A 1b PCIe 15B
Emplacement 31a PCIe 9A 1b PCIe 9B
Tableau 3. Deux processeurs et deux adaptateurs ConnectX-8
Configuration :

  • Kit de ventilateur système

  • Processor Neptune

    Module d’air

Configuration :

  • Processor Neptune

    Module de base

Support de carte mezzanine : FH + FHSupport de carte mezzanine : FH + LP

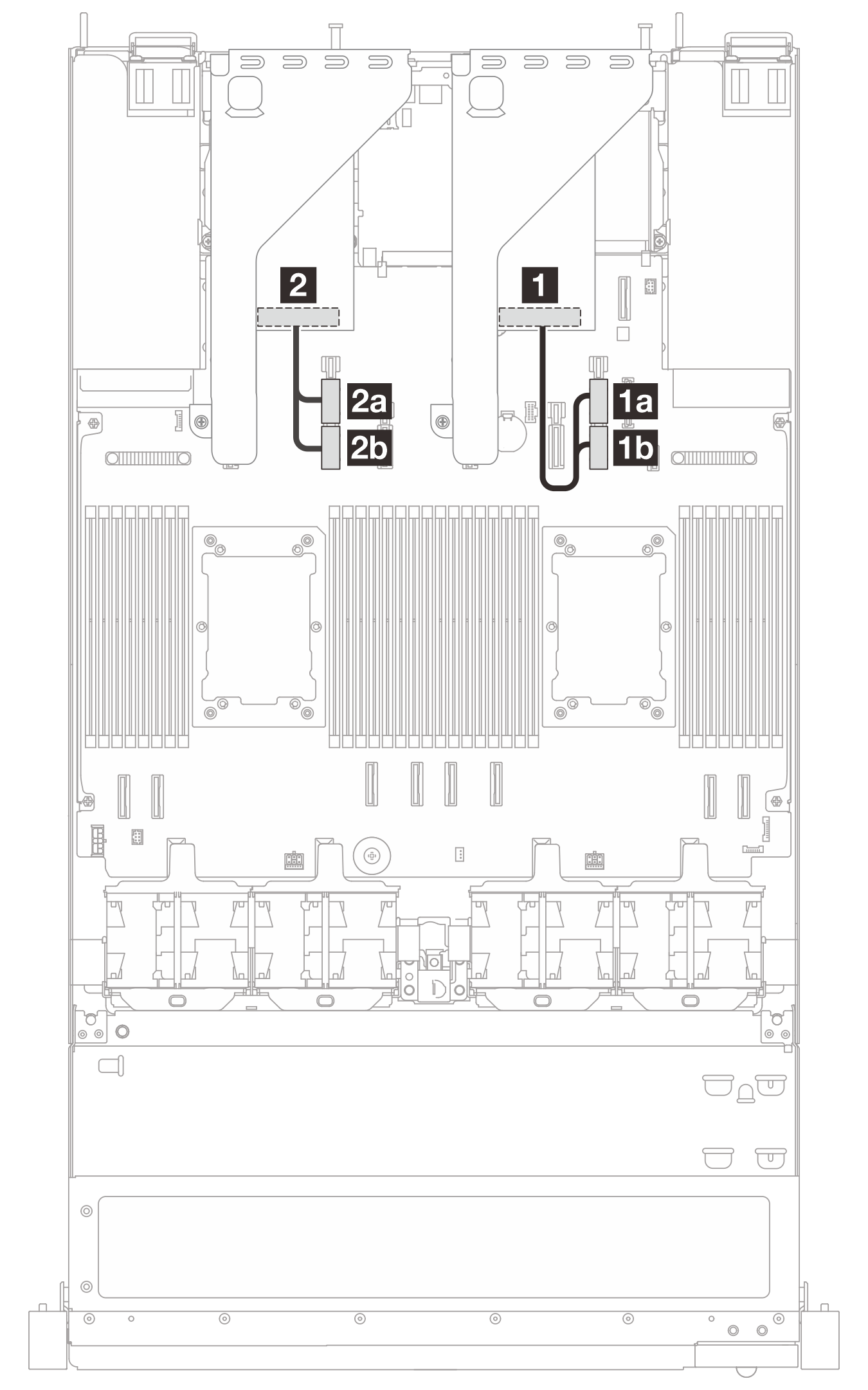

1 De l’emplacement 1 à PCIe 9A/9B

2 De l'emplacement 3 à PCIe 13A/13B

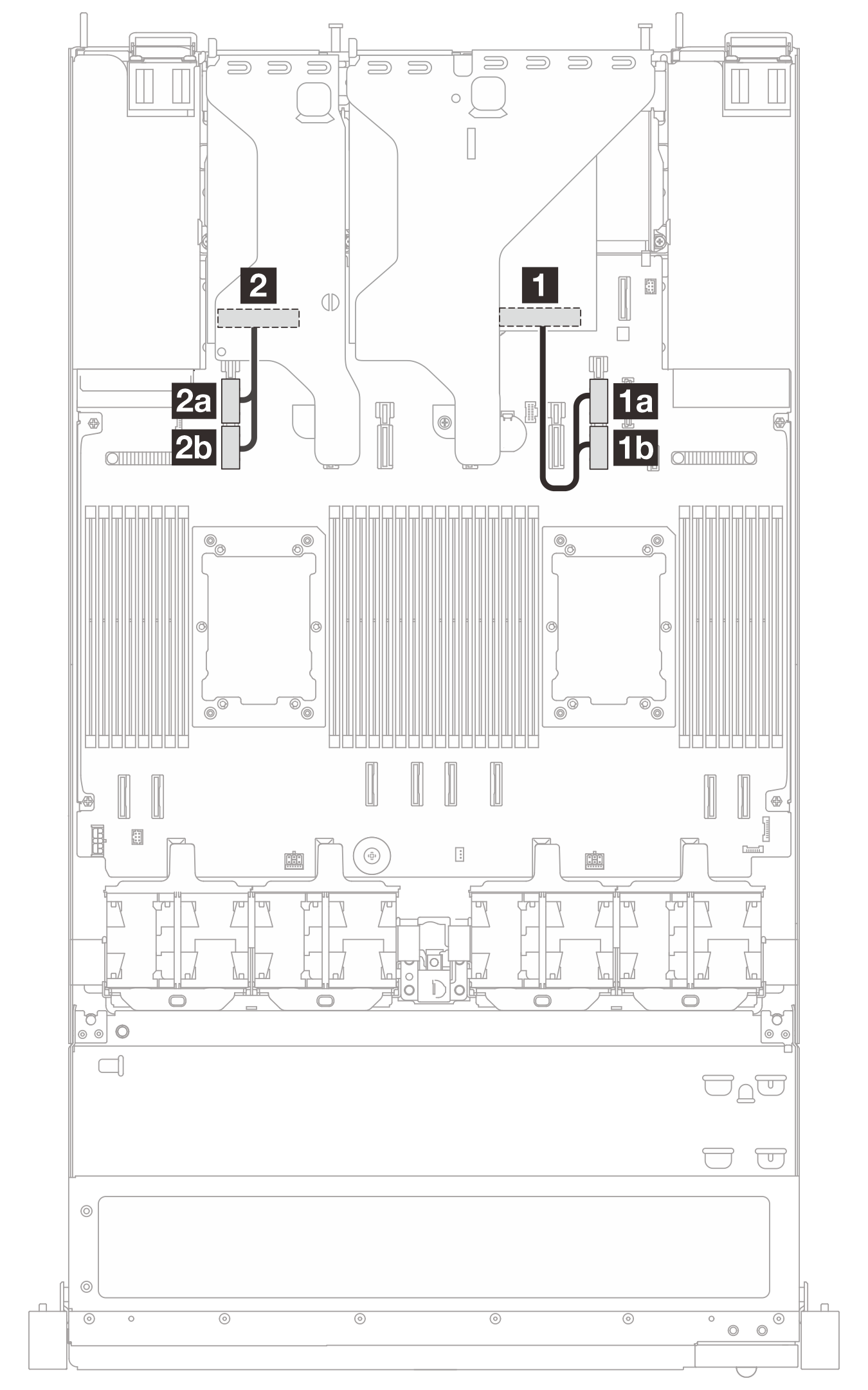

1 De l’emplacement 1 à PCIe 9A/9B

2 De l'emplacement 3 à PCIe 15A/15B
