Compute Complex Neptune Core Module のないサーバー
このセクションでは、Compute Complex Neptune Core Module が取り付けられていない場合の ConnectX-8 InfiniBand アダプターのケーブル配線について説明します。
表 1: サーバーは 1 個のプロセッサーと 1 個の ConnectX-8 アダプターを搭載しています。
表 2: サーバーは 2 個のプロセッサーと 1 個の ConnectX-8 アダプターを搭載しています。
表 3: サーバーは 2 個のプロセッサーと 2 個の ConnectX-8 アダプターを搭載しています。
注
LP: ロー・プロファイル
FH: フルハイト
 |
| 始点 スロット 1 終点 PCIe 9A/9B |
| 構成 | ライザー・ブラケット | 始点 | 終点 |
|---|---|---|---|
|
| スロット 1 | 1a PCIe 9A 1b PCIe 9B |
|
| スロット 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |

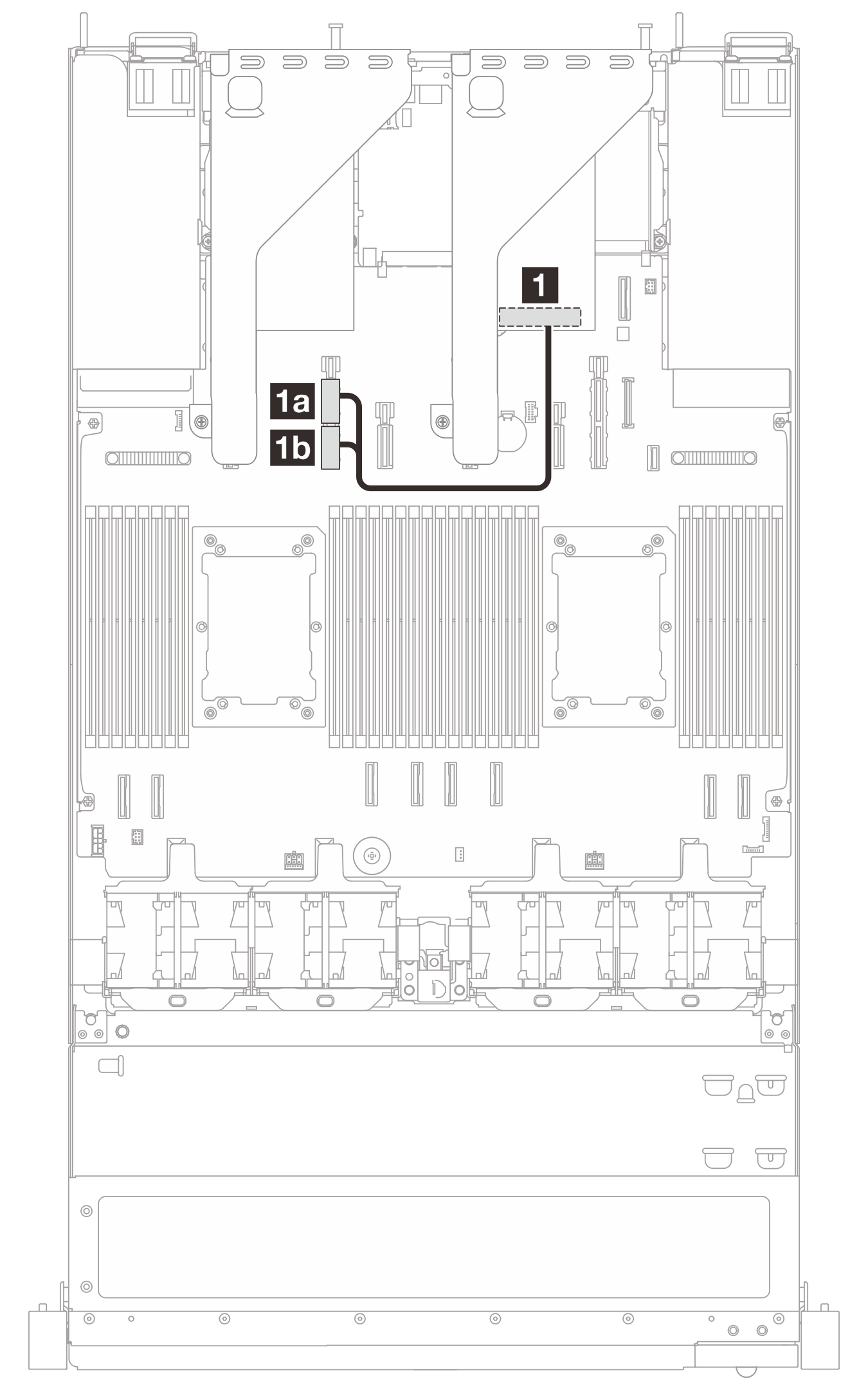

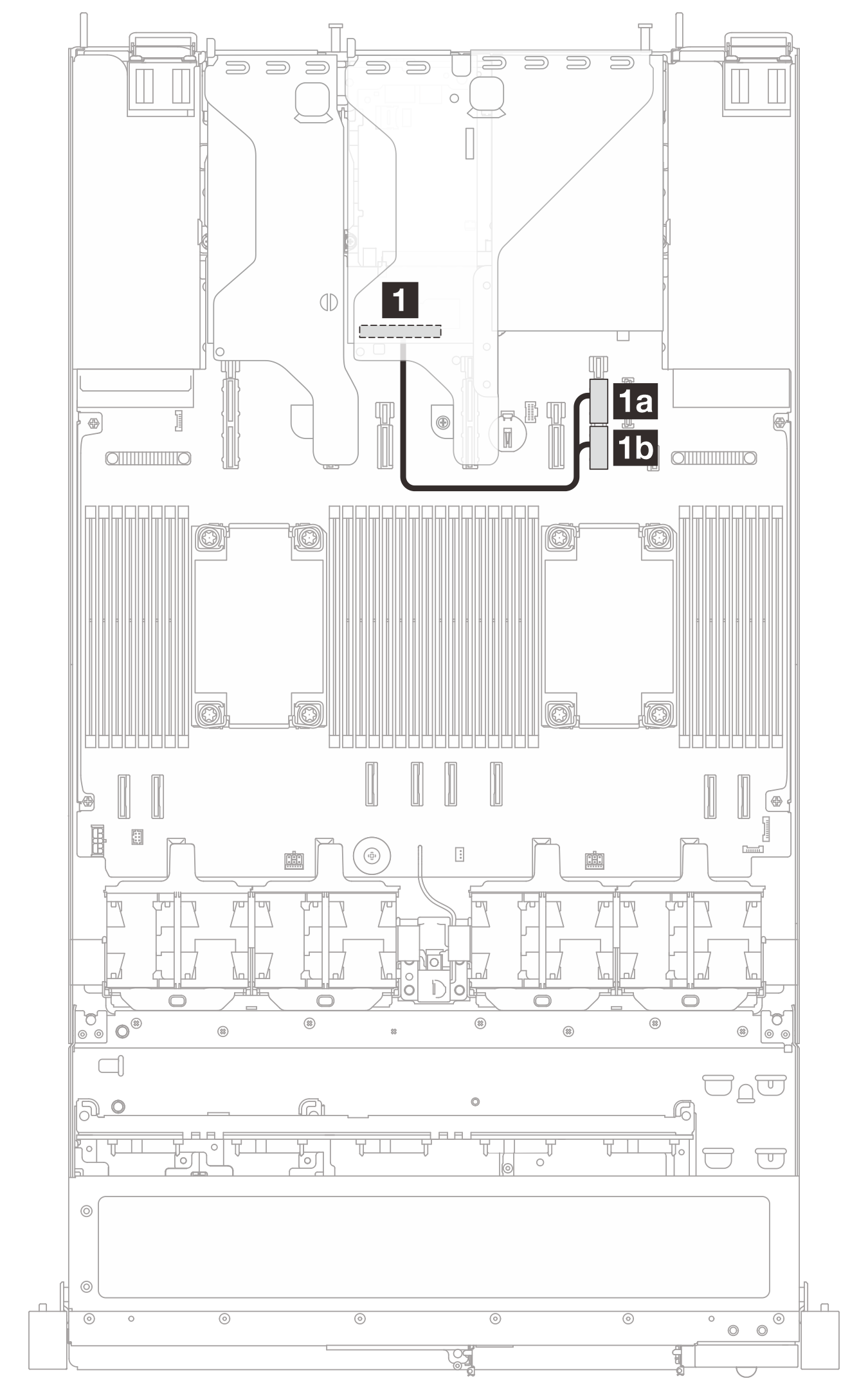

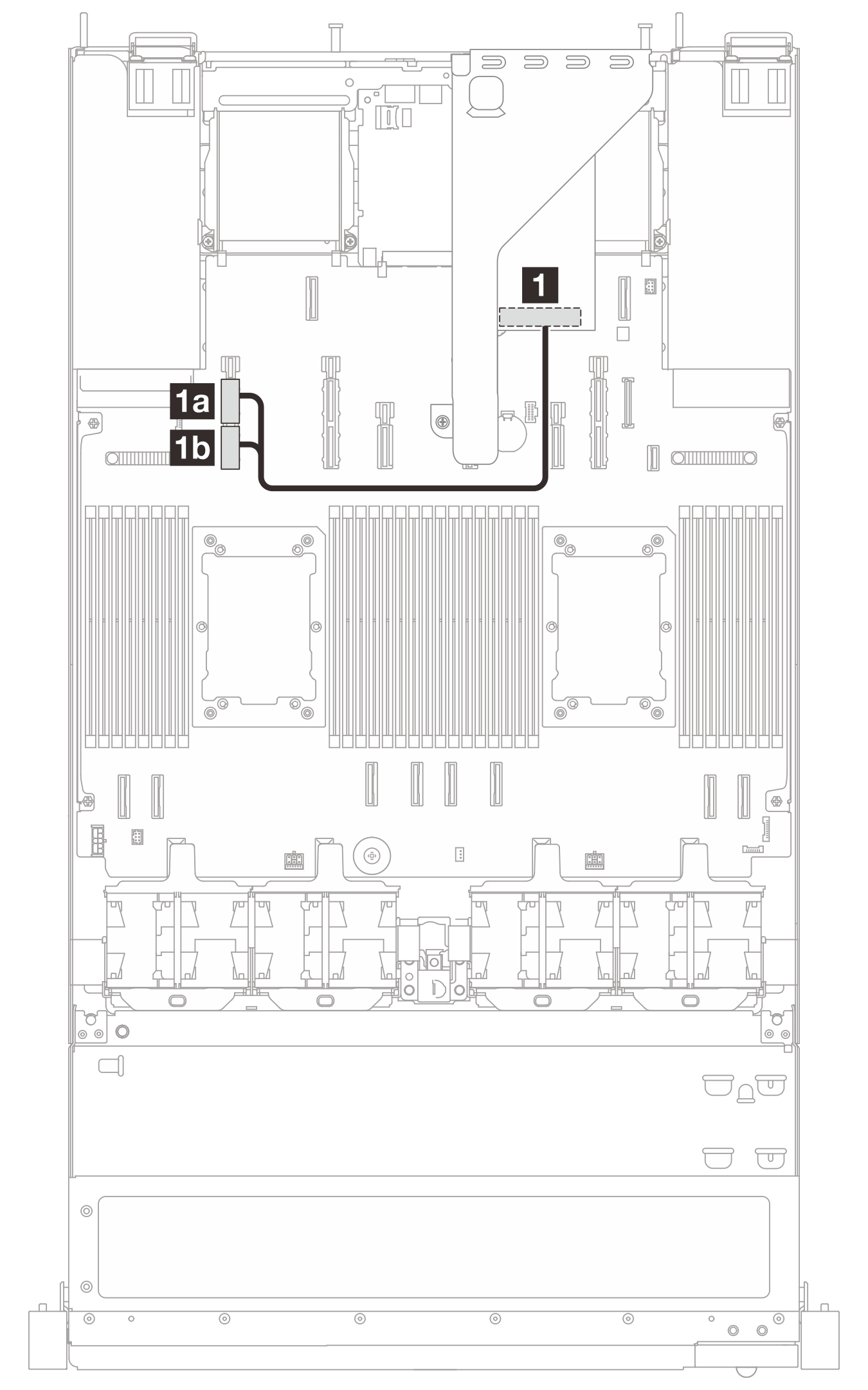

| 始点 スロット 1 終点 PCIe 13A/13B | 始点 スロット 1 終点 PCIe 15A/15B | 始点 スロット 2 終点 PCIe 9A/9B |
 |  | |

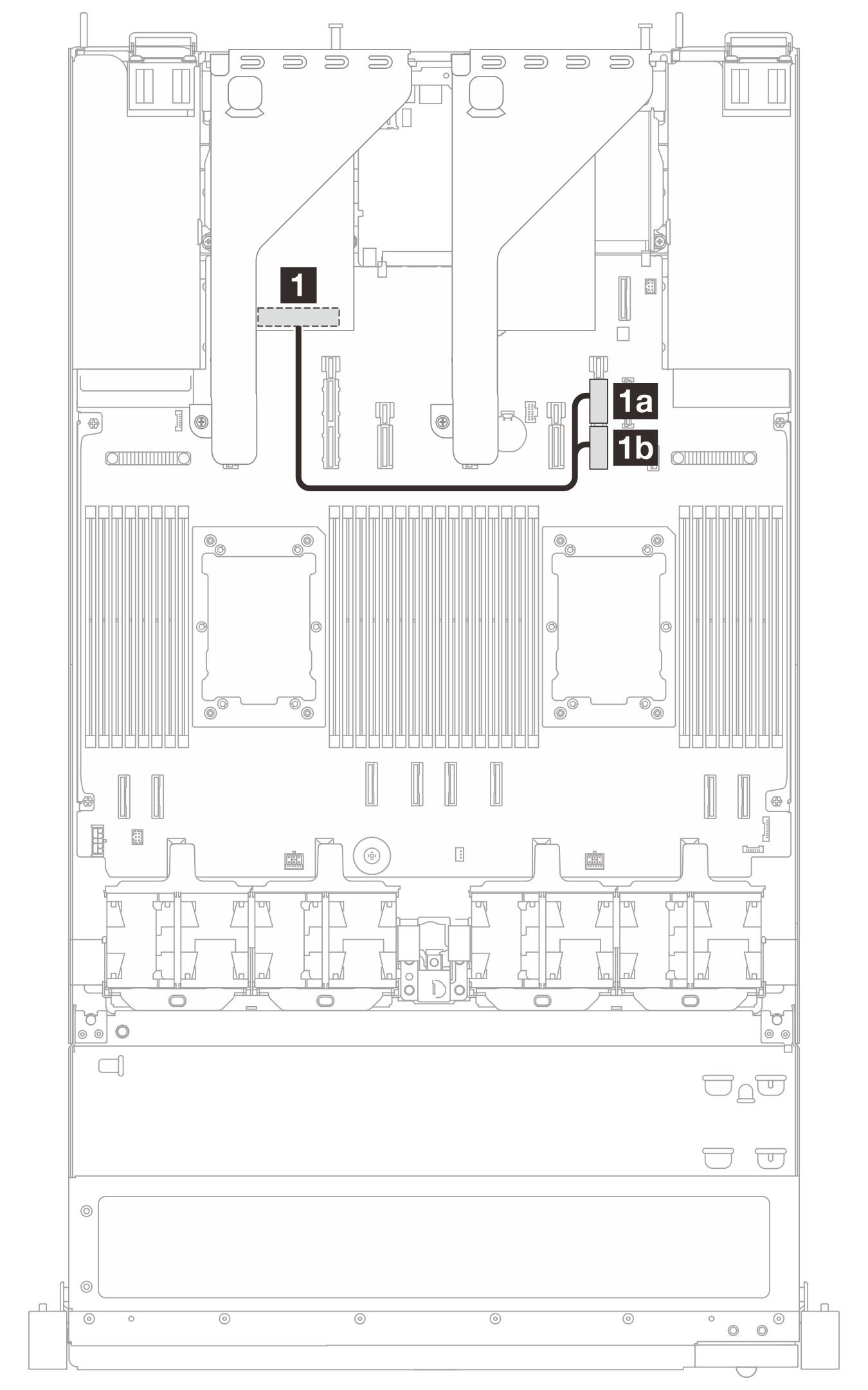

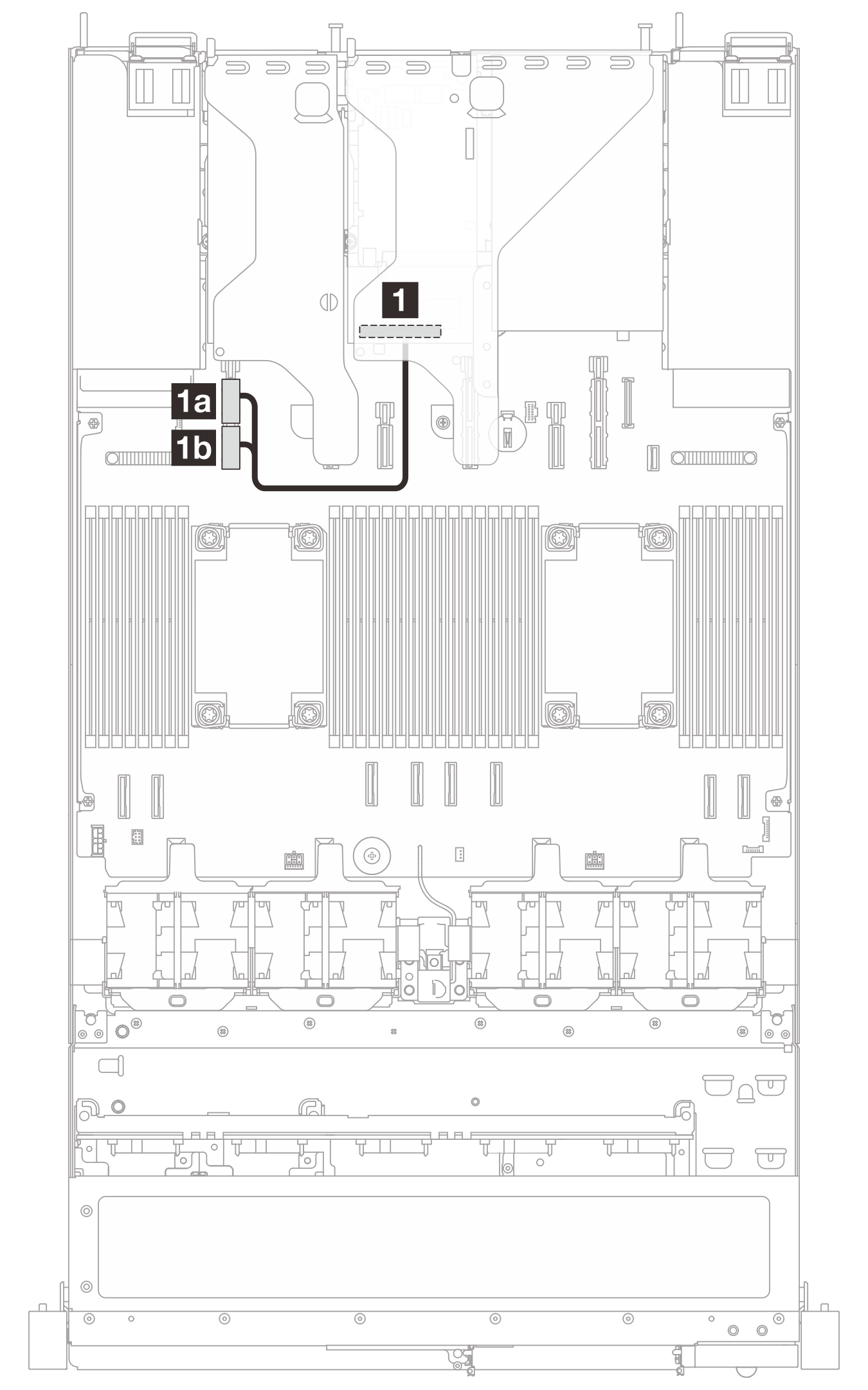

| 始点 スロット 2 終点 PCIe 15A/15B | 始点 スロット 3 終点 PCIe 9A/9B |
| 構成 | ライザー・ブラケット | 始点 | 終点 |
|---|---|---|---|
| FH + FH | スロット 1 | 1a PCIe 13A 1b PCIe 13B |
| スロット 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + 背面 インチ ドライブ | スロット 1 | 1a PCIe 13A 1b PCIe 13B | |
FH (x16) + LP (x16) | スロット 1 | 1a PCIe 15A 1b PCIe 15B | |
| スロット 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH (x8) + LP (x8) + LP | スロット 3 | 1a PCIe 9A 1b PCIe 9B | |
FH (x16) + LP (x16) + M.2 | スロット 1 | 1a PCIe 15A 1b PCIe 15B | |
| スロット 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + 背面 M.2 ドライブ | スロット 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | スロット 1 | 1a PCIe 15A 1b PCIe 15B | |
| スロット 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
構成:
| 構成:
|
| ライザー・ブラケット: FH + FH | ライザー・ブラケット: FH + LP |

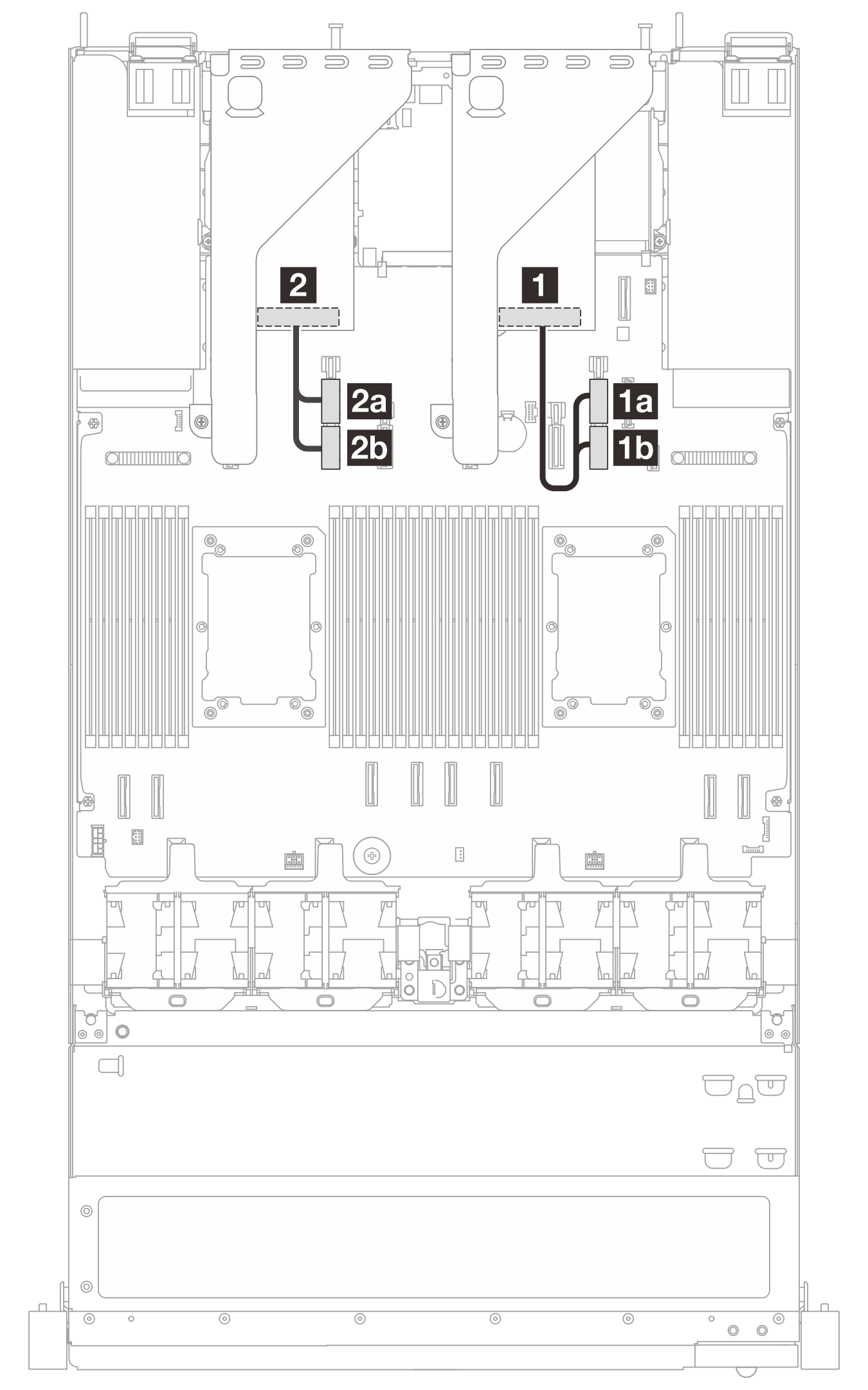

1 始点 スロット 1 終点 PCIe 9A/9B 2 始点 スロット 3 終点 PCIe 13A/13B | 1 始点 スロット 1 終点 PCIe 9A/9B 2 始点 スロット 3 終点 PCIe 15A/15B |
