เซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module
ส่วนนี้จะแสดงข้อมูลการเดินสายสำหรับอะแดปเตอร์ ConnectX-8 InfiniBand เมื่อ ไม่ได้ ติดตั้ง Compute Complex Neptune Core Module
ตารางที่ 1: เซิร์ฟเวอร์มีการติดตั้งโปรเซสเซอร์หนึ่งตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว
ตารางที่ 2: เซิร์ฟเวอร์มีการติดตั้งโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว
ตารางที่ 3: เซิร์ฟเวอร์มีการติดตั้งโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 สองตัว
LP: แบบต่ำ
FH: แบบเต็มความสูง
 |

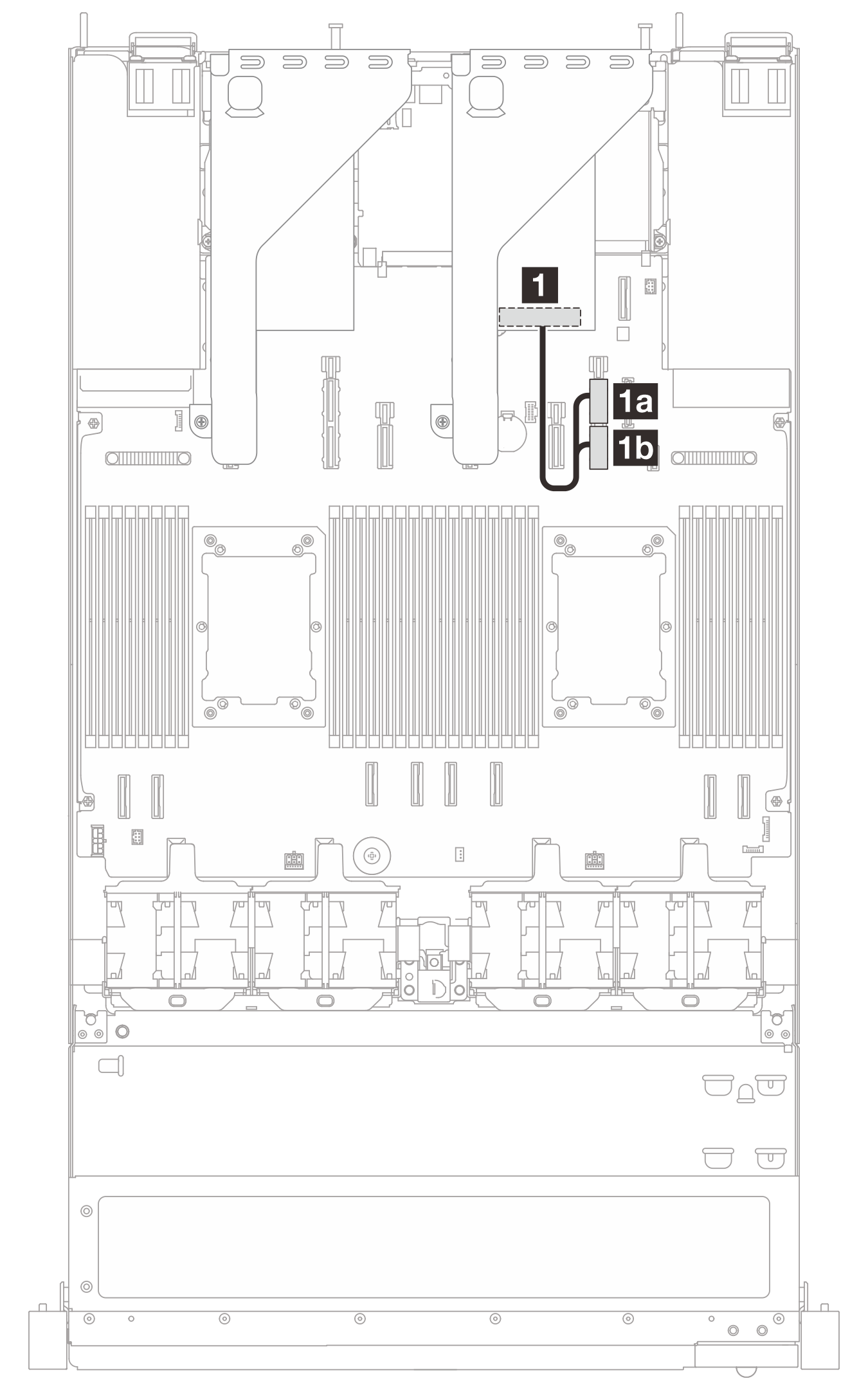

| จาก ช่องเสียบ 1 ถึง PCIe 9A/9B |
| การกำหนดค่า | โครงยึดตัวยก | จาก | ไปยัง |
|---|---|---|---|
|
| ช่องเสียบที่ 1 | 1a PCIe 9A 1b PCIe 9B |
|
| ช่องเสียบที่ 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |

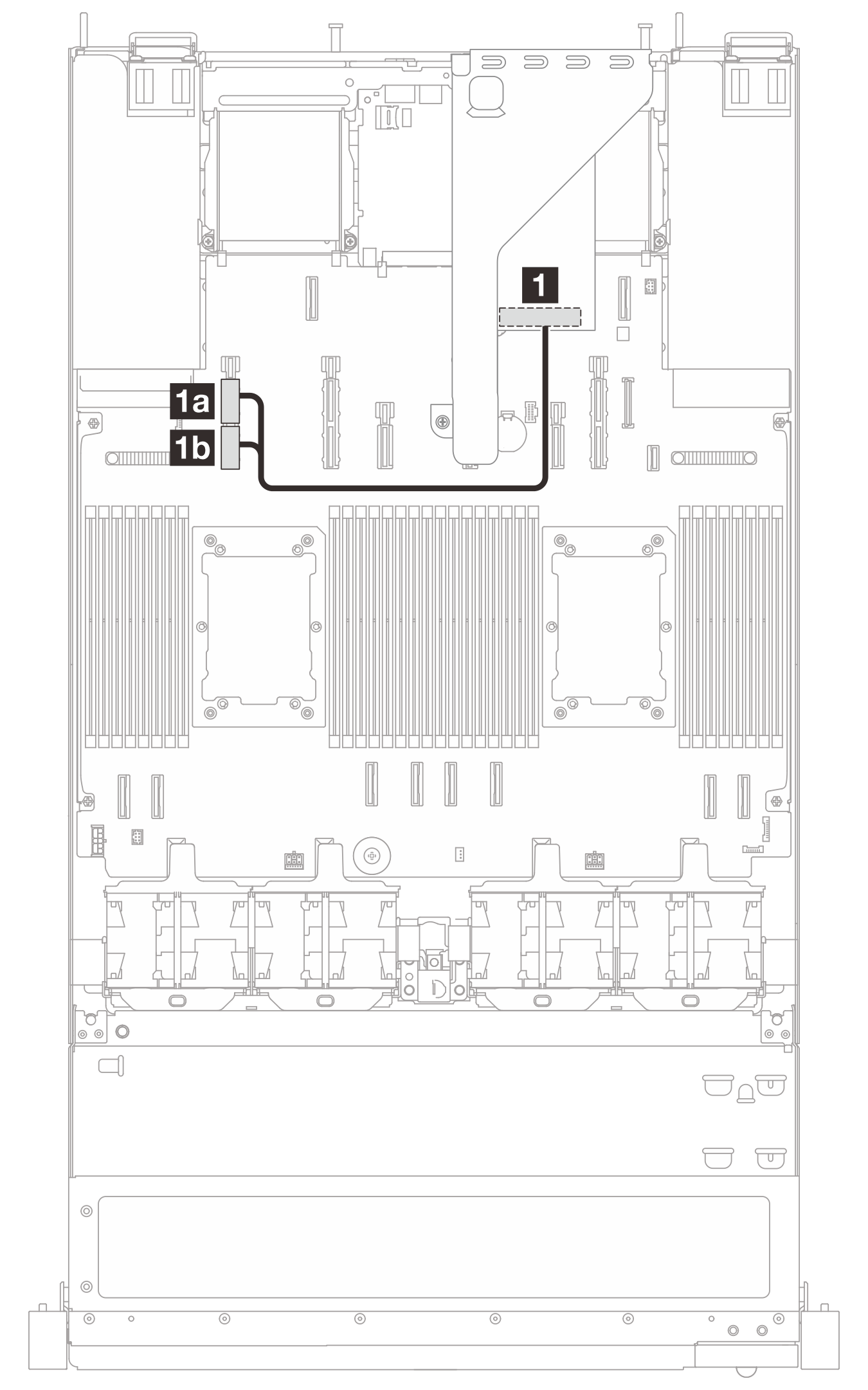

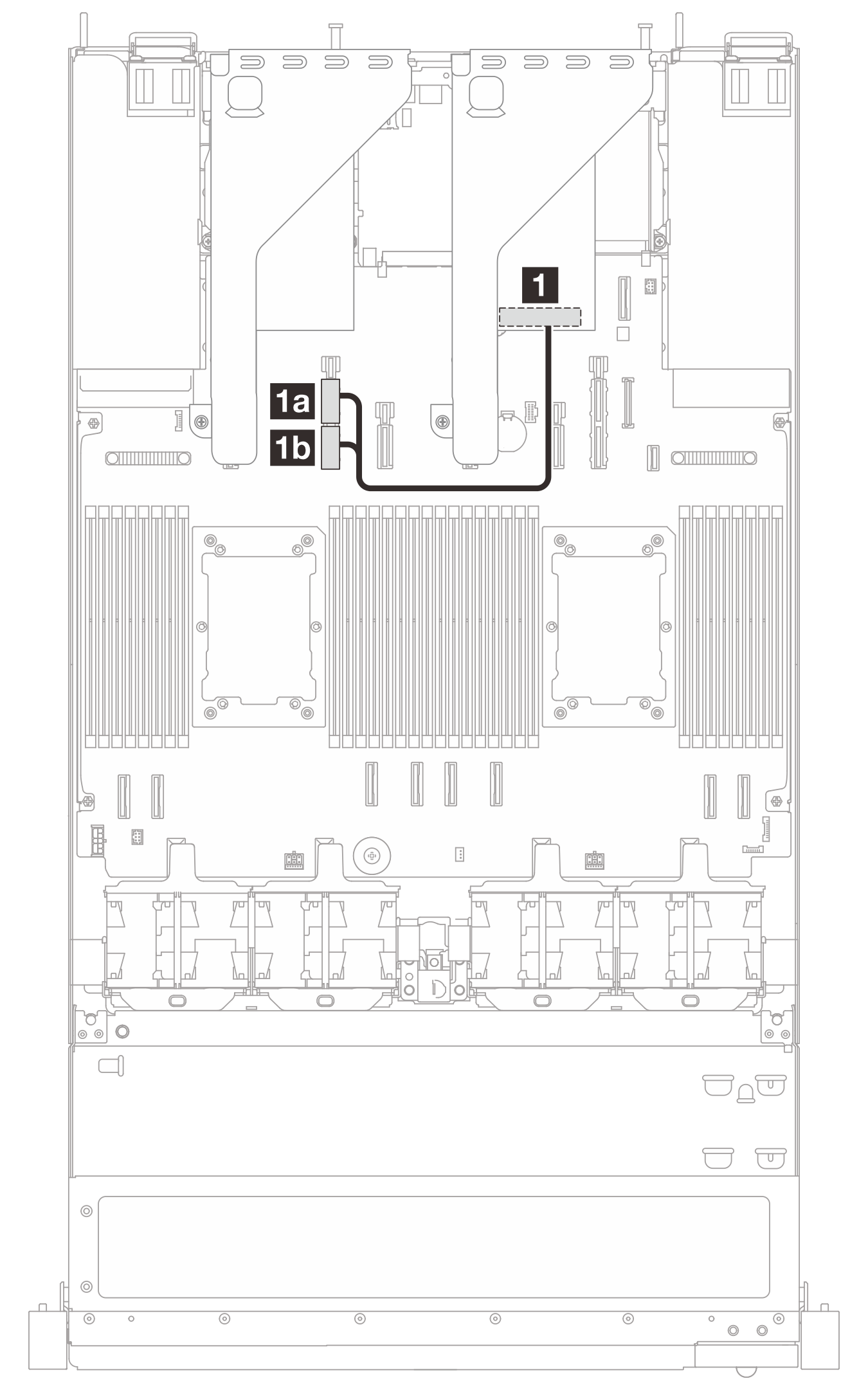

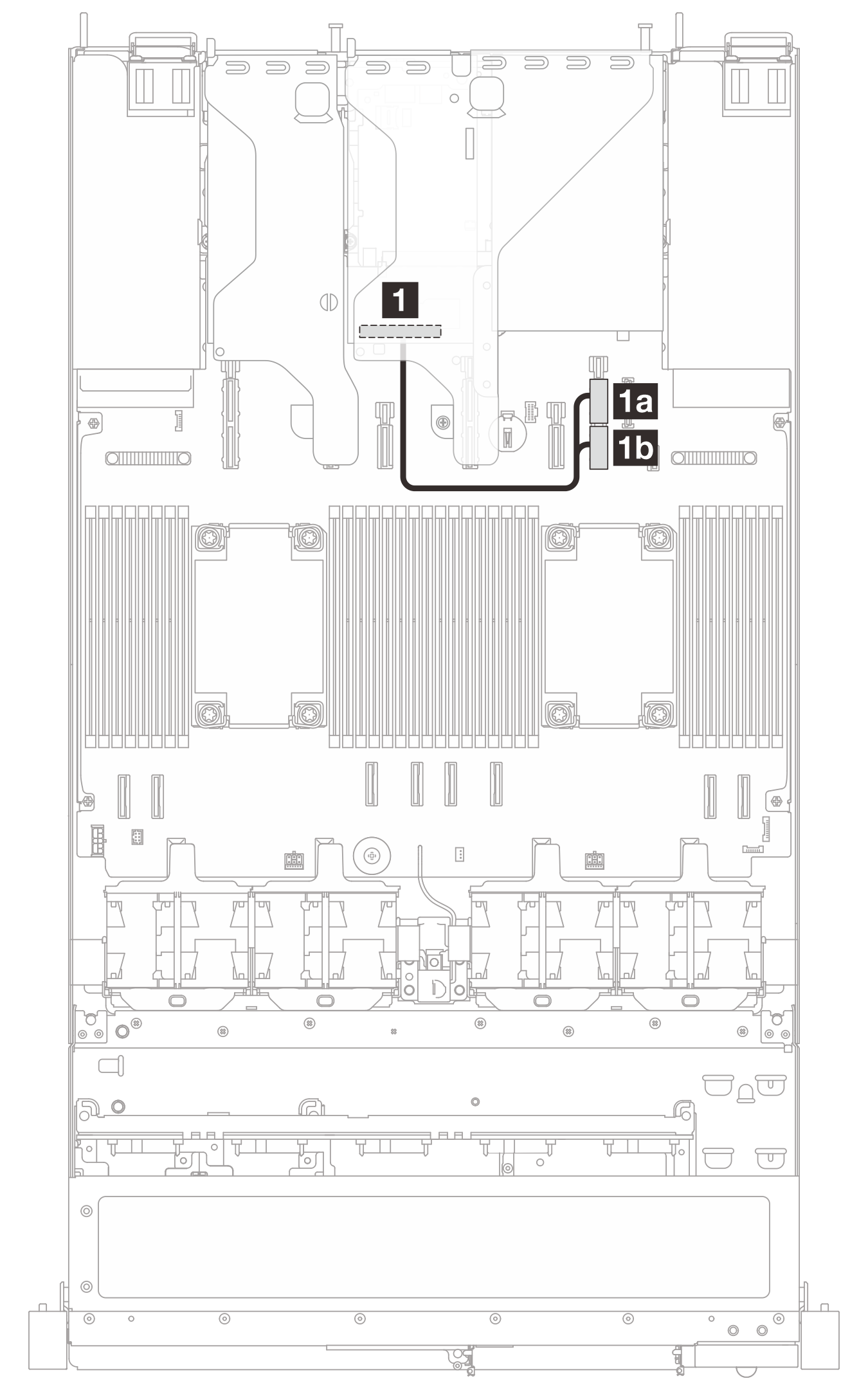

| จาก ช่องเสียบ 1 ถึง PCIe 13A/13B | จาก ช่องเสียบ 1 ถึง PCIe 15A/15B | จาก ช่องเสียบ 2 ถึง PCIe 9A/9B |
 |  | |

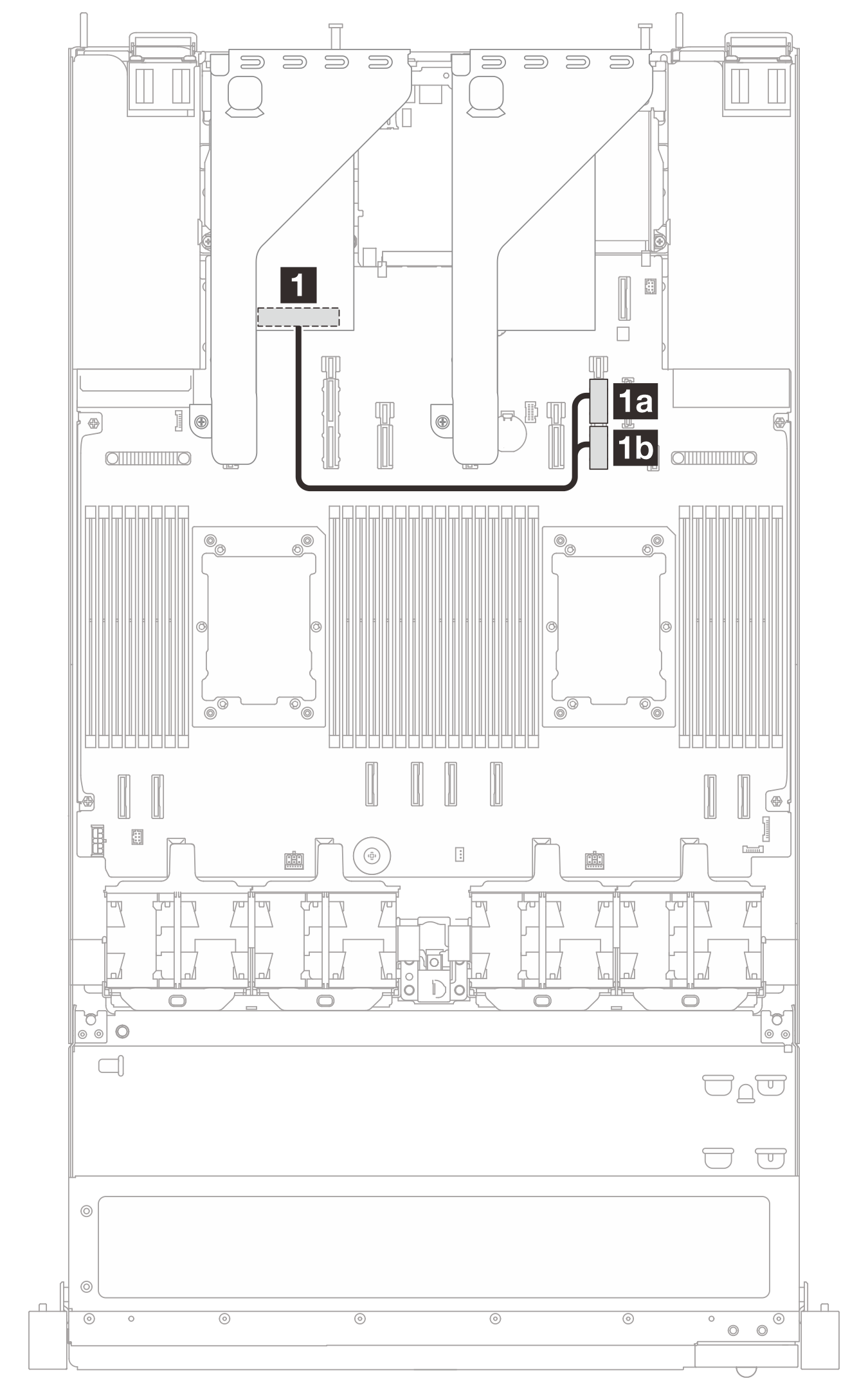

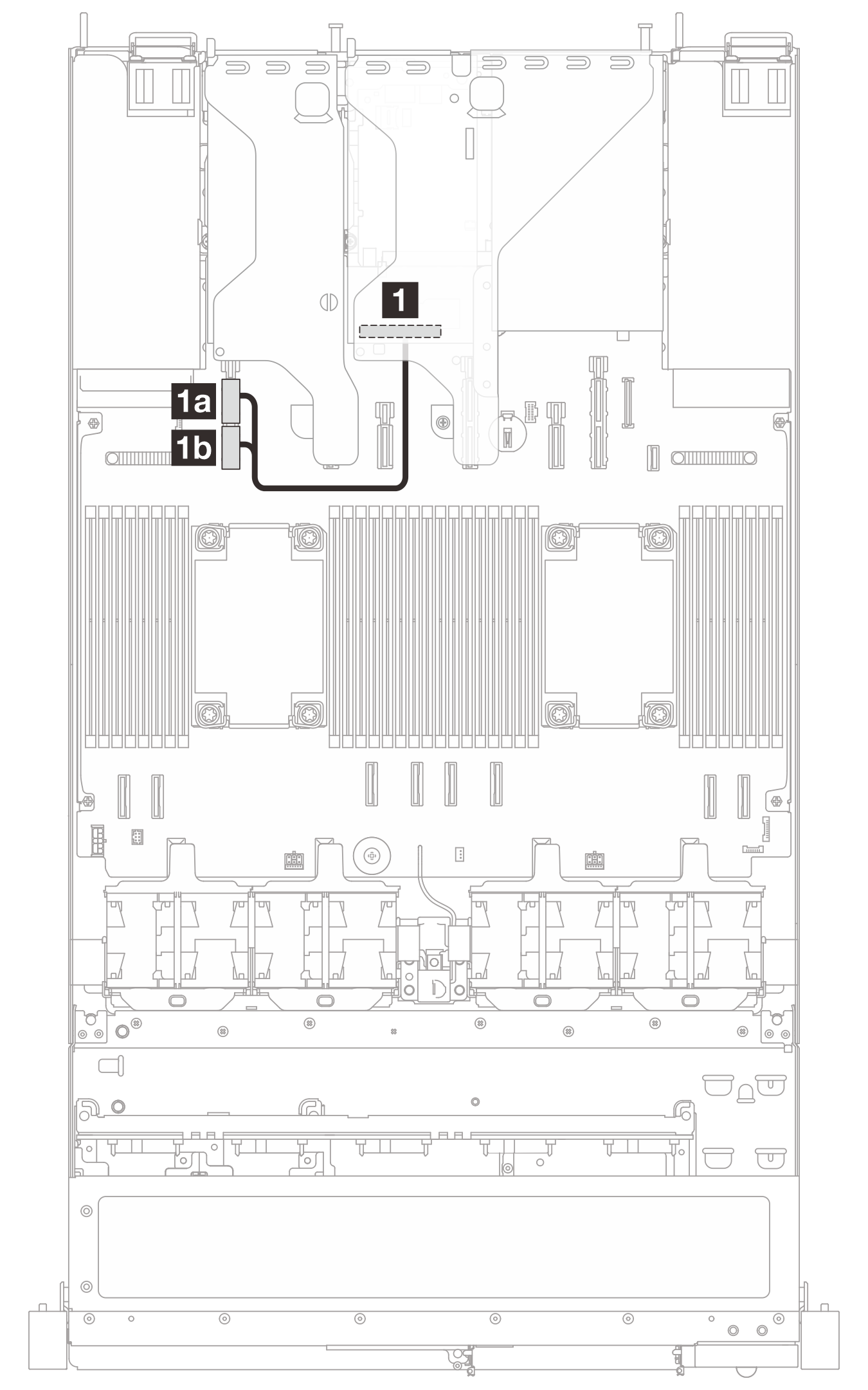

| จาก ช่องเสียบ 2 ถึง PCIe 15A/15B | จาก ช่องเสียบ 3 ถึง PCIe 9A/9B |
| การกำหนดค่า | โครงยึดตัวยก | จาก | ไปยัง |
|---|---|---|---|
| FH + FH | ช่องเสียบที่ 1 | 1a PCIe 13A 1b PCIe 13B |
| ช่องเสียบที่ 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว | ช่องเสียบที่ 1 | 1a PCIe 13A 1b PCIe 13B | |
FH (x16) + LP (x16) | ช่องเสียบที่ 1 | 1a PCIe 15A 1b PCIe 15B | |
| ช่องเสียบที่ 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH (x8) + LP (x8) + LP | ช่องเสียบที่ 3 | 1a PCIe 9A 1b PCIe 9B | |
FH (x16) + LP (x16) + M.2 | ช่องเสียบที่ 1 | 1a PCIe 15A 1b PCIe 15B | |
| ช่องเสียบที่ 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + ไดรฟ์ M.2 ด้านหลัง | ช่องเสียบที่ 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | ช่องเสียบที่ 1 | 1a PCIe 15A 1b PCIe 15B | |
| ช่องเสียบที่ 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
การกำหนดค่า:
| การกำหนดค่า:
|
| โครงยึดตัวยก: FH + FH | โครงยึดตัวยก: FH + LP |

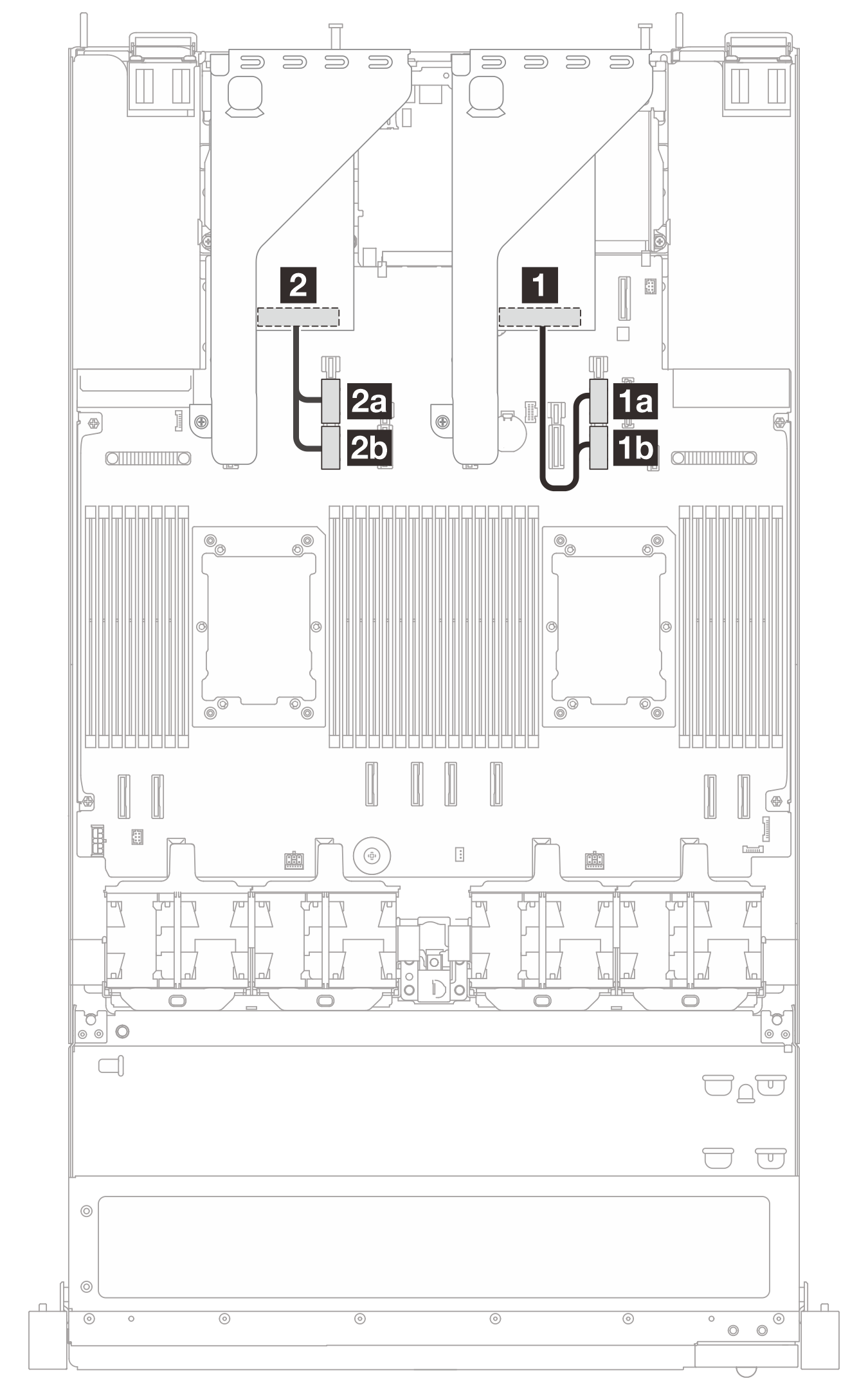

1 จาก ช่องเสียบ 1 ถึง PCIe 9A/9B 2 จาก ช่องเสียบ 3 ถึง PCIe 13A/13B | 1 จาก ช่องเสียบ 1 ถึง PCIe 9A/9B 2 จาก ช่องเสียบ 3 ถึง PCIe 15A/15B |
