อะแดปเตอร์ CFF RAID
ใช้ข้อมูลในส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายไฟและสายอินพุตสัญญาณสำหรับอะแดปเตอร์ CFF RAID
การเดินสายอะแดปเตอร์ CFF RAID
ดูรายละเอียดเกี่ยวกับตำแหน่งขั้วต่อบนอะแดปเตอร์ CFF RAID และแผงโปรเซสเซอร์ได้ที่ ขั้วต่ออะแดปเตอร์ RAID และ HBA และ ขั้วต่อส่วนประกอบแผงระบบเพื่อการเดินสาย
การเดินสายอะแดปเตอร์ CFF RAID Gen 4

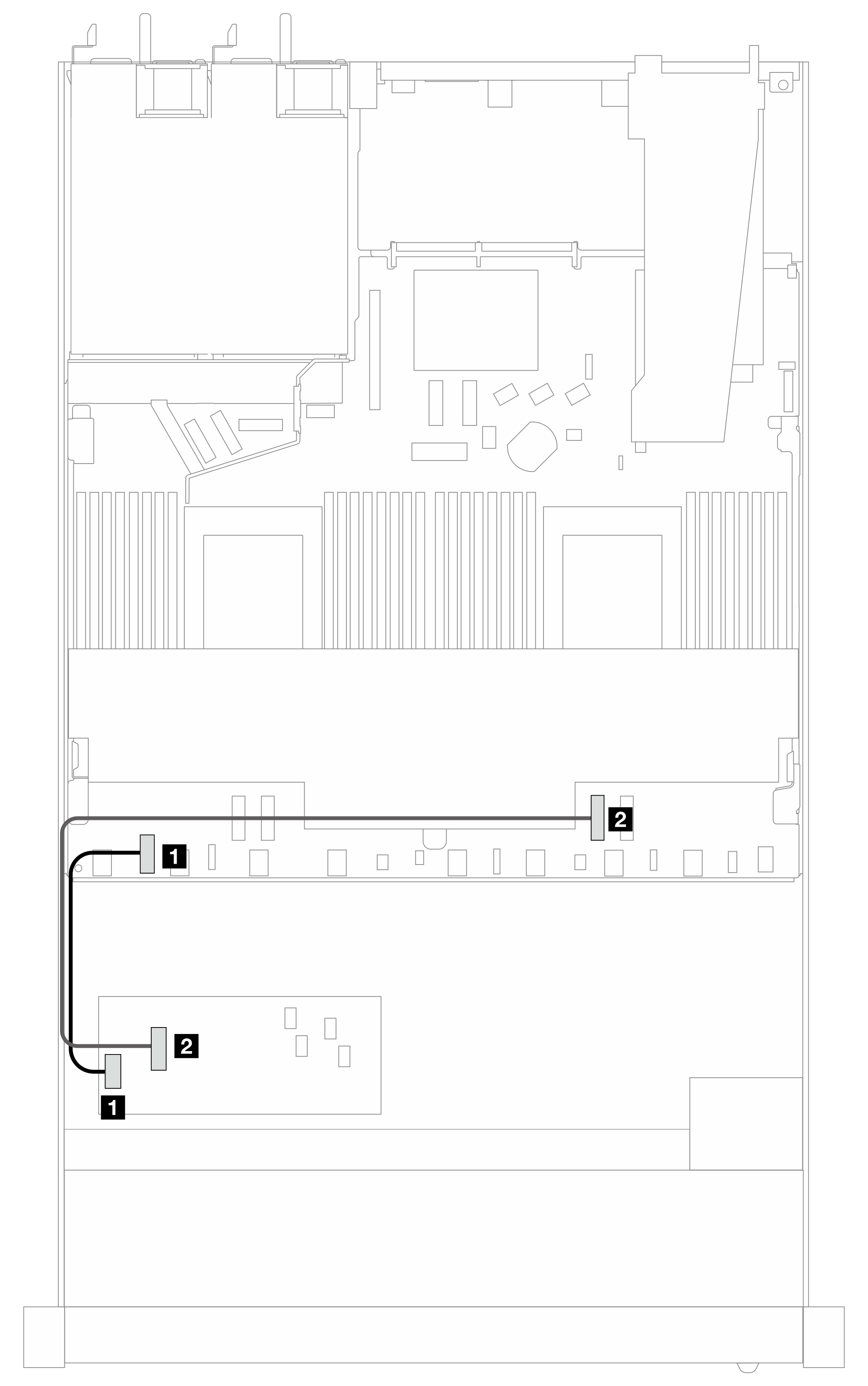

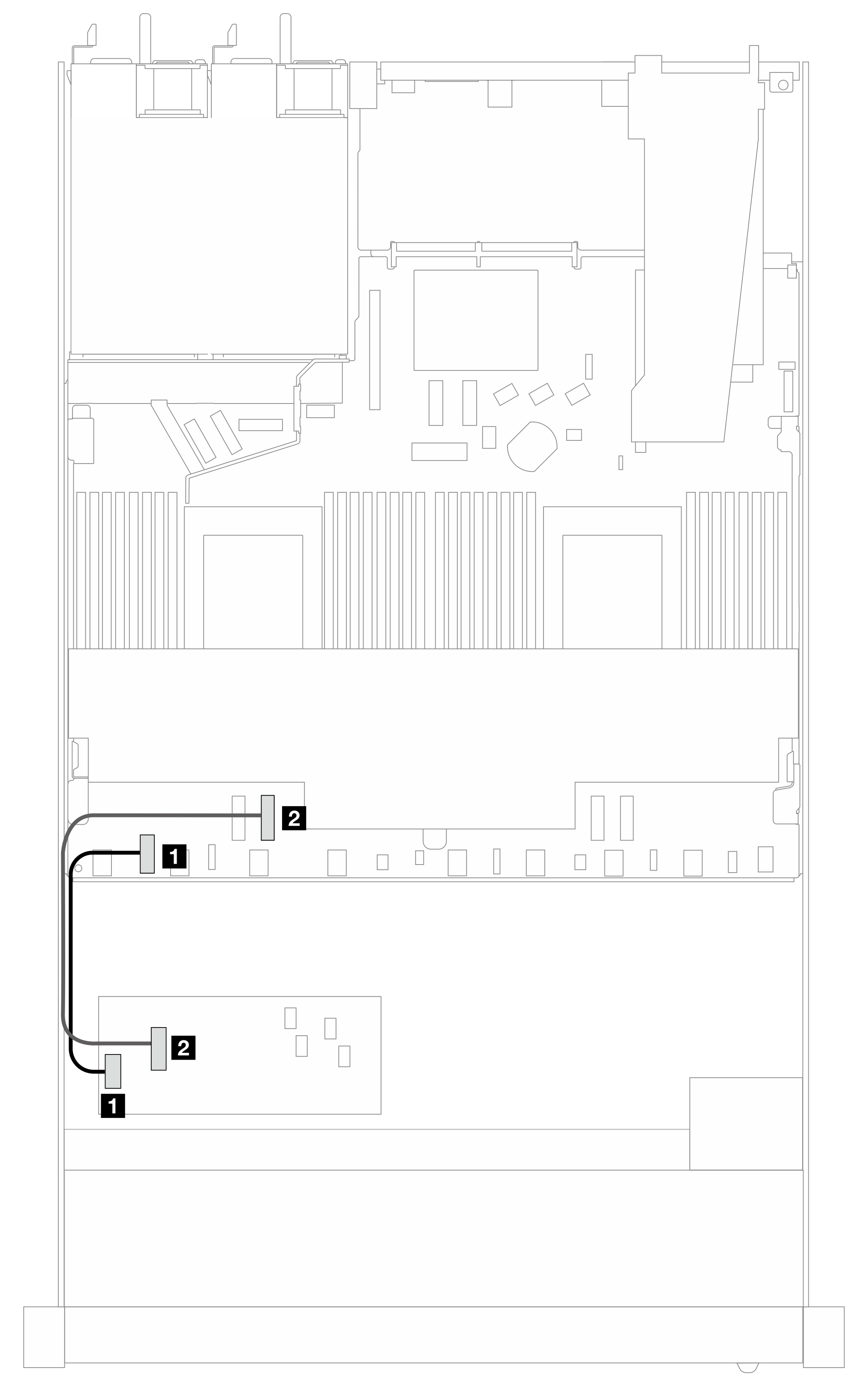

รูปที่ 1. การเดินสายอะแดปเตอร์ CFF RAID Gen 4 ที่ติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 2. การเดินสายอะแดปเตอร์ CFF RAID Gen 4 ที่ติดตั้งโปรเซสเซอร์หนึ่งตัว  | ||
| จาก | ไปยัง | จาก | ไปยัง |
| 1 พลังงาน | 1 ขั้วต่อไฟฟ้าของ RAID ภายใน | 1 พลังงาน | 1 ขั้วต่อไฟฟ้าของ RAID ภายใน |
| 2 อินพุต MB | 2 PCIe 3 | 2 อินพุต MB | 2 PCIe 2 |
การเดินสายอะแดปเตอร์ CFF RAID Gen 3

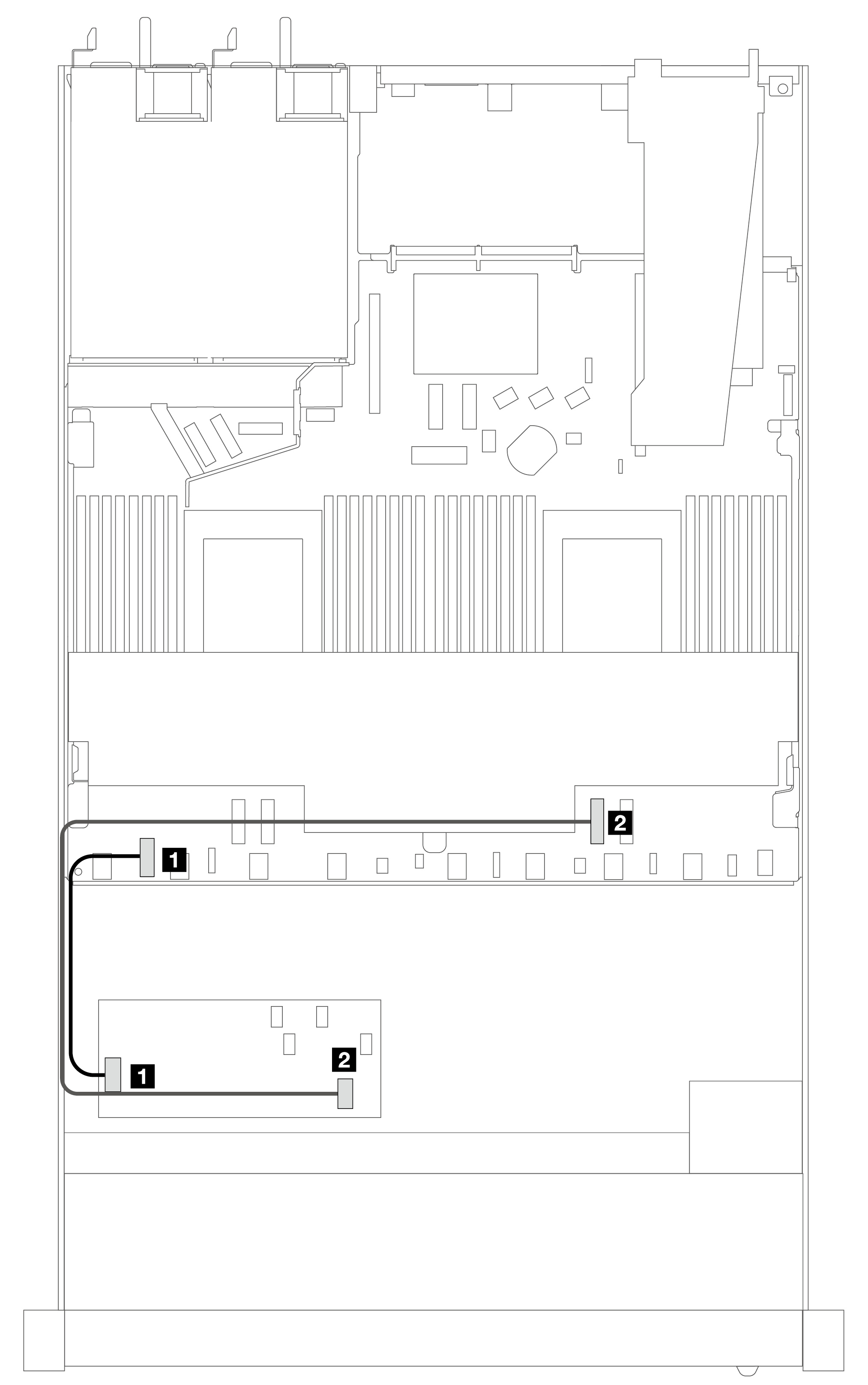

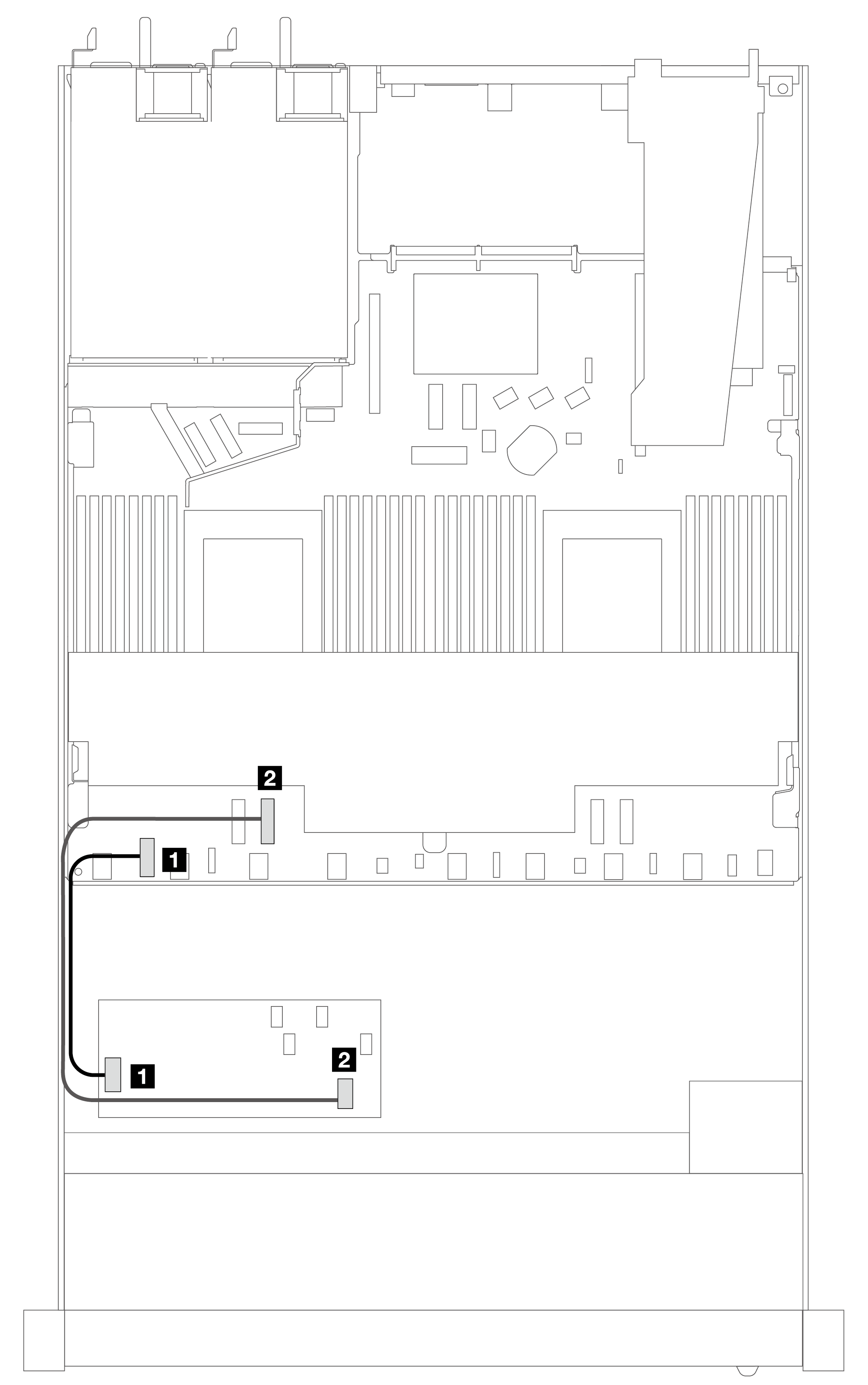

รูปที่ 3. การเดินสายอะแดปเตอร์ CFF RAID Gen 3 ที่ติดตั้งโปรเซสเซอร์สองตัว  | รูปที่ 4. การเดินสายอะแดปเตอร์ CFF RAID Gen 3 ที่ติดตั้งโปรเซสเซอร์หนึ่งตัว  | ||
| จาก | ไปยัง | จาก | ไปยัง |
| 1 พลังงาน | 1 ขั้วต่อไฟฟ้าของ RAID ภายใน | 1 พลังงาน | 1 ขั้วต่อไฟฟ้าของ RAID ภายใน |
| 2 อินพุต MB | 2 PCIe 3 | 2 อินพุต MB | 2 PCIe 2 |
หมายเหตุ
เมื่อเซิร์ฟเวอร์ติดตั้งไดรฟ์ NVMe ขนาด 2.5 นิ้ว 4 ชุด โดยมีโปรเซสเซอร์สองตัว ขั้วต่อ “MB อินพุต” บนอะแดปเตอร์ CFF RAID จะเชื่อมต่อกับ PCIe 2 บนแผงโปรเซสเซอร์
