CFF RAID 配接卡
使用本節瞭解 CFF RAID 配接卡的電源線和信號輸入纜線佈線。
CFF RAID 配接卡的纜線佈線
如需瞭解 CFF RAID 配接卡和處理器板上的接頭位置，請參閱RAID 和 HBA 配接卡接頭和用於纜線佈線的主機板組件接頭以取得詳細資料。
Gen 4 CFF RAID 配接卡的纜線佈線

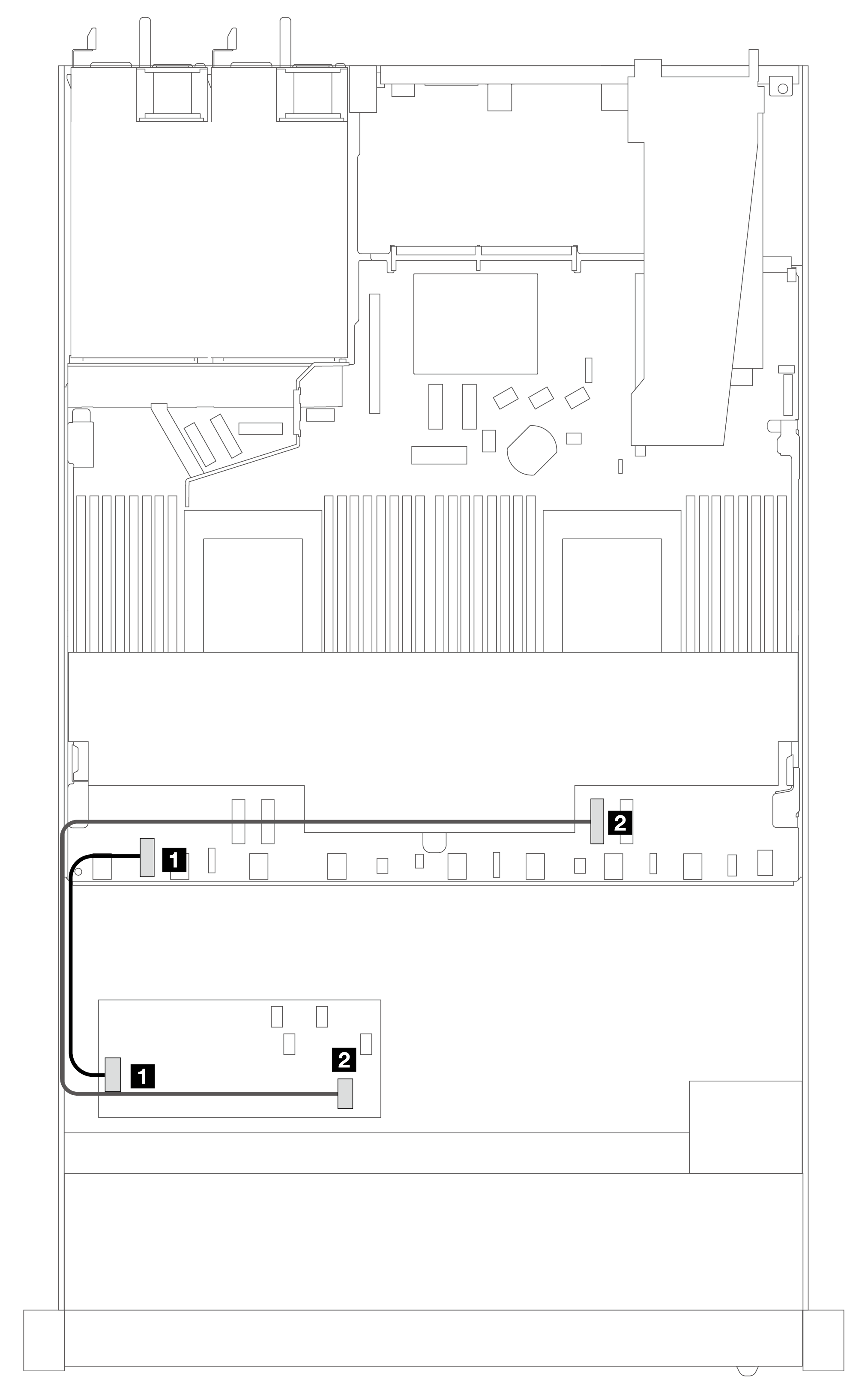

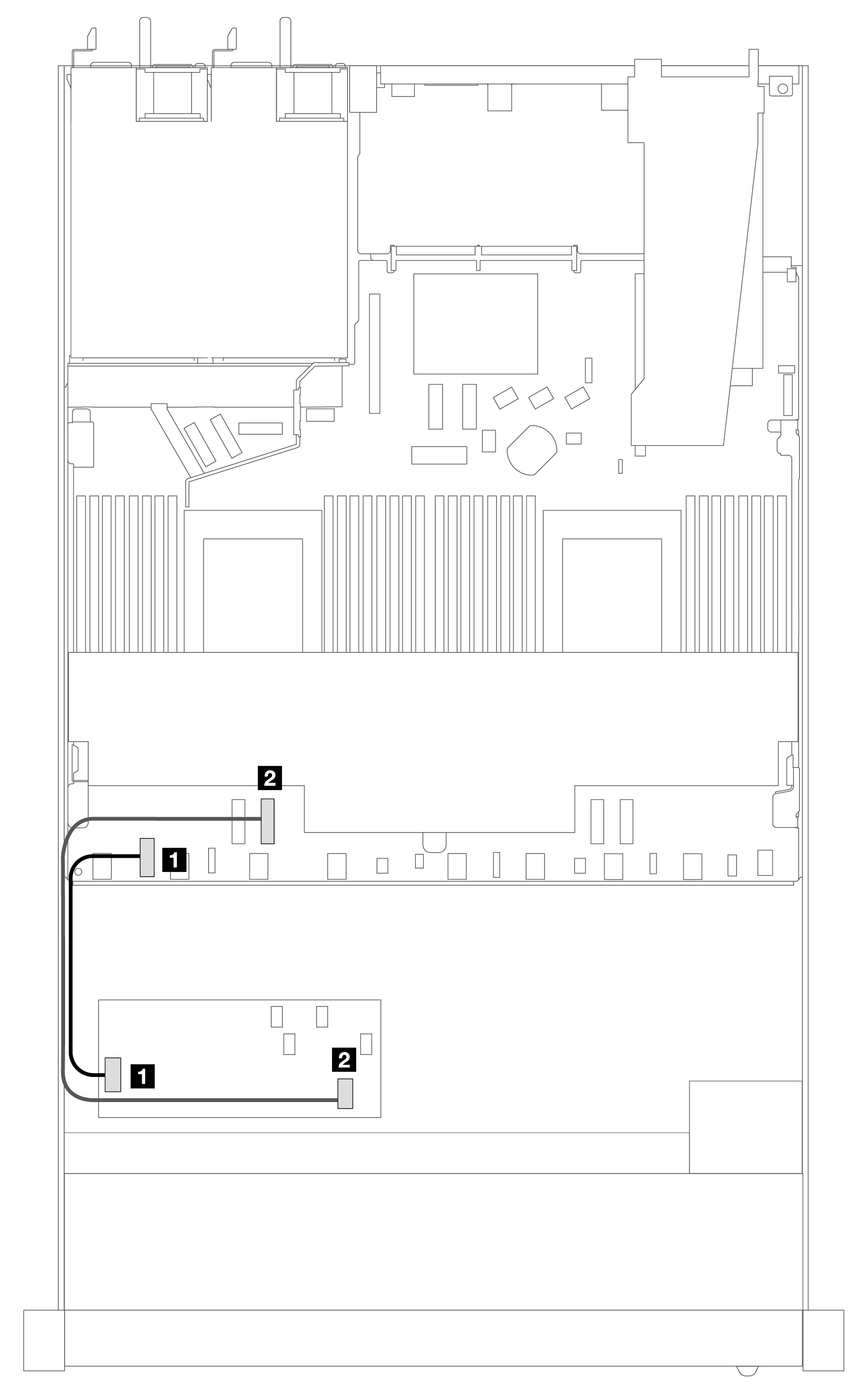

圖 1. 安裝了兩個處理器的 Gen 4 CFF RAID 配接卡佈線  | 圖 2. 安裝了一個處理器的 Gen 4 CFF RAID 配接卡佈線  | ||
| 從 | 到 | 從 | 到 |
| 1 電源 | 1 內部 RAID 電源接頭 | 1 電源 | 1 內部 RAID 電源接頭 |
| 2 MB 輸入 | 2 PCIe 3 | 2 MB 輸入 | 2 PCIe 2 |
Gen 3 CFF RAID 配接卡的纜線佈線

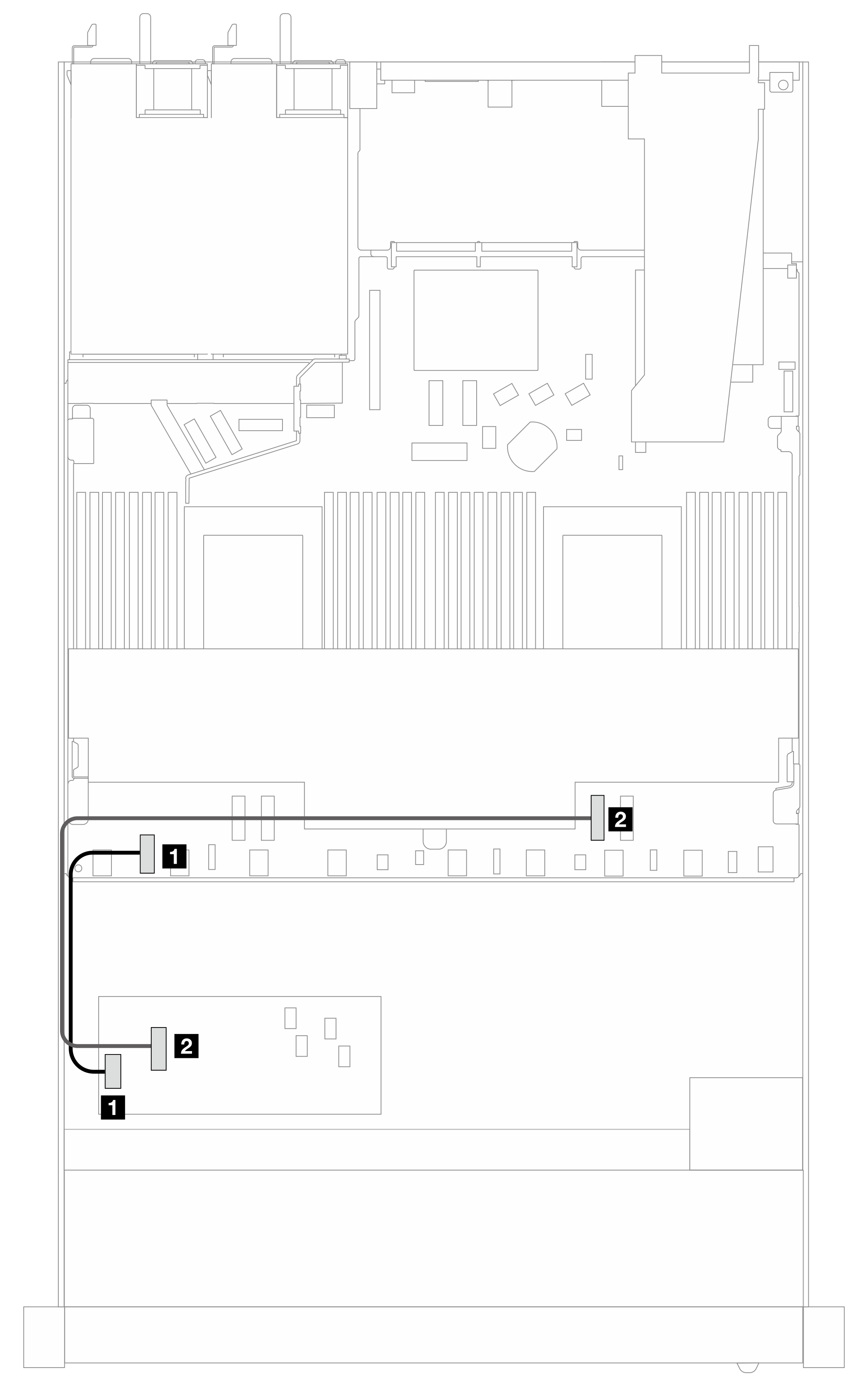

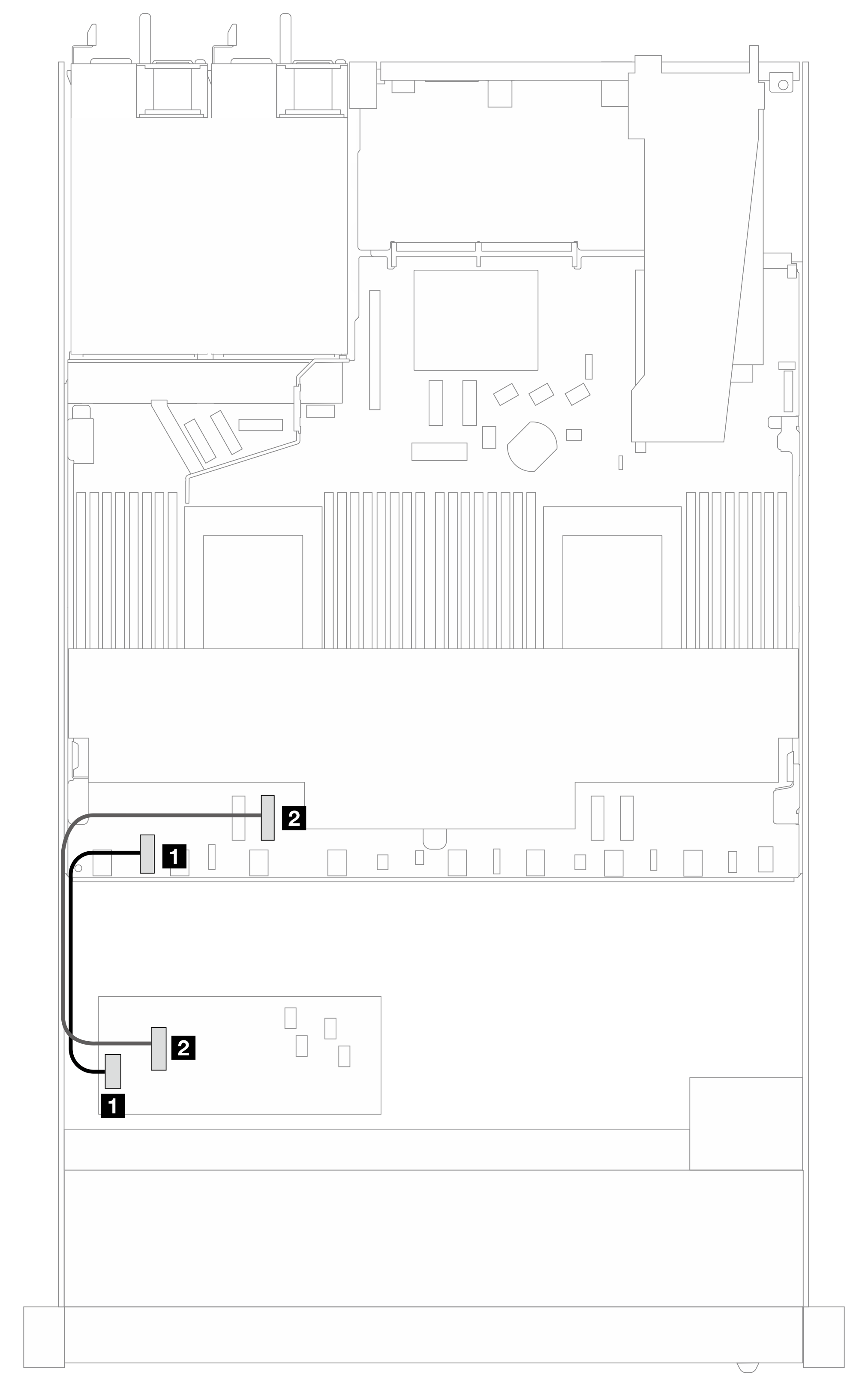

圖 3. 安裝了兩個處理器的 Gen 3 CFF RAID 配接卡佈線  | 圖 4. 安裝了一個處理器的 Gen 3 CFF RAID 配接卡佈線  | ||
| 從 | 到 | 從 | 到 |
| 1 電源 | 1 內部 RAID 電源接頭 | 1 電源 | 1 內部 RAID 電源接頭 |
| 2 MB 輸入 | 2 PCIe 3 | 2 MB 輸入 | 2 PCIe 2 |
註
當伺服器安裝有 4 x 2.5 吋 NVMe 磁碟機和兩個處理器時，CFF RAID 配接卡上的「MB 輸入」接頭連接到處理器板的 PCIe 2。
