CFF RAID-Adapter
Verwenden Sie diesen Abschnitt, um die Netz‑ und Signaleingangskabelführung für CFF RAID-Adapter zu verstehen.
Kabelführung für CFF RAID-Adapter
Informationen zu den Positionen der Anschlüsse an den CFF RAID-Adaptern und der Prozessorplatine finden Sie unter RAID‑ und HBA-Adapteranschlüsse und Anschlüsse auf der Systemplatinenbaugruppe für die Kabelführung.
Kabelführung für Gen 4 CFF RAID-Adapter

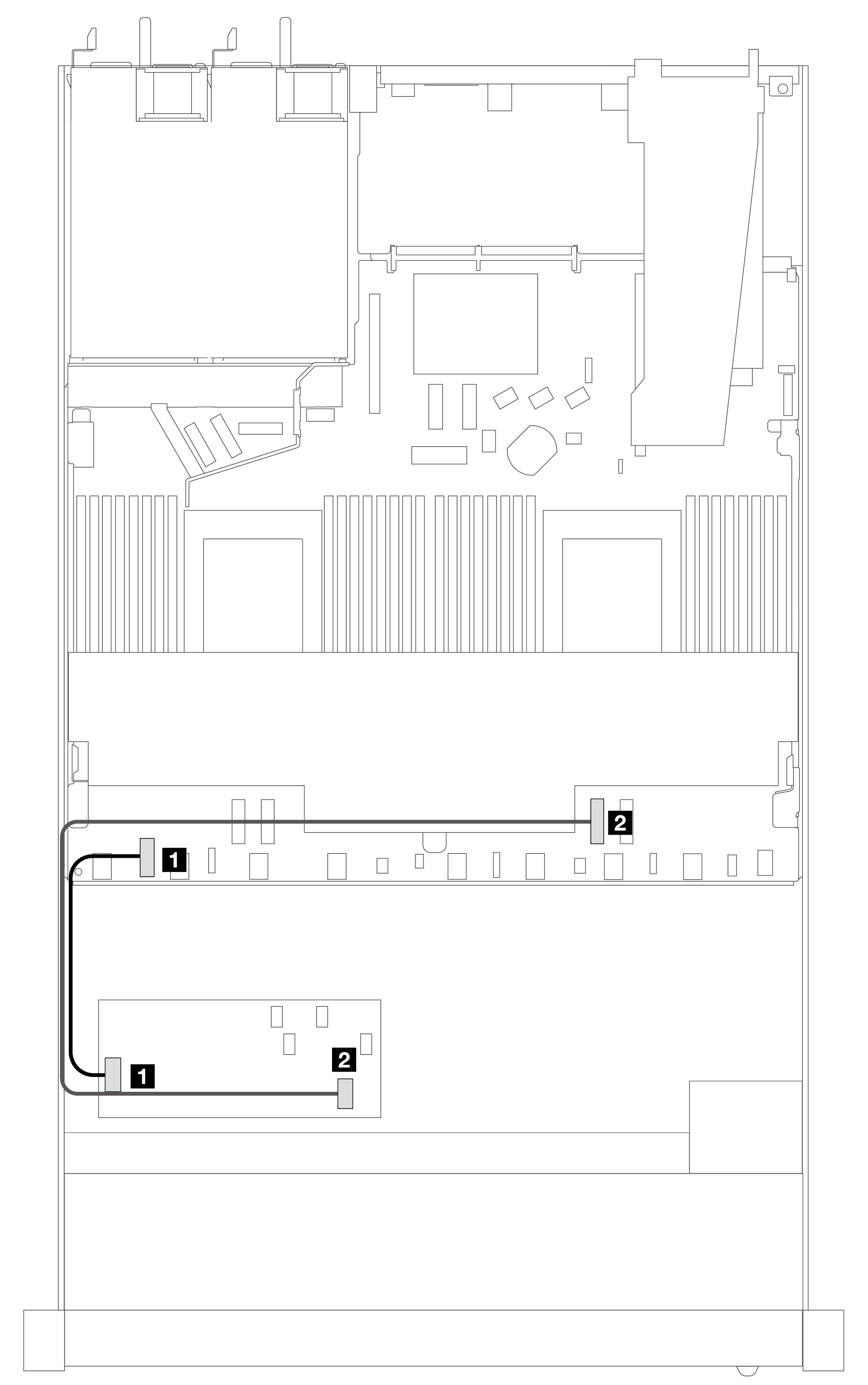

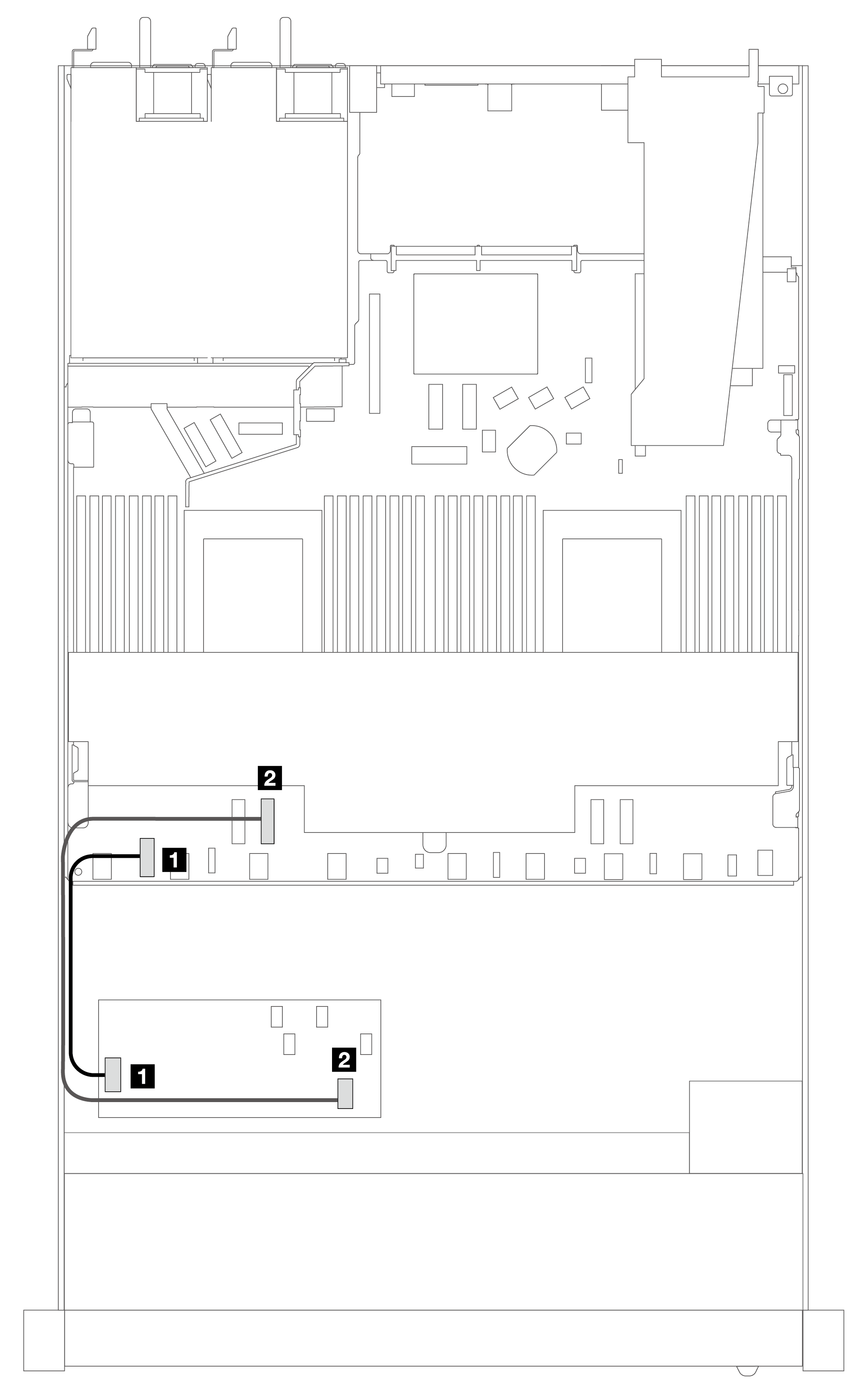

Abbildung 1. Kabelführung für Gen 4 CFF RAID-Adapter mit zwei installierten Prozessoren  | Abbildung 2. Kabelführung für Gen 4 CFF RAID-Adapter mit einem installierten Prozessor  | ||
| Von | Zu | Von | Zu |
| 1 Stromversorgung | 1 Netzteilanschluss für internes RAID | 1 Stromversorgung | 1 Netzteilanschluss für internes RAID |
| 2 MB-Eingang | 2 PCIe 3 | 2 MB-Eingang | 2 PCIe 2 |
Kabelführung für Gen 3 CFF RAID-Adapter

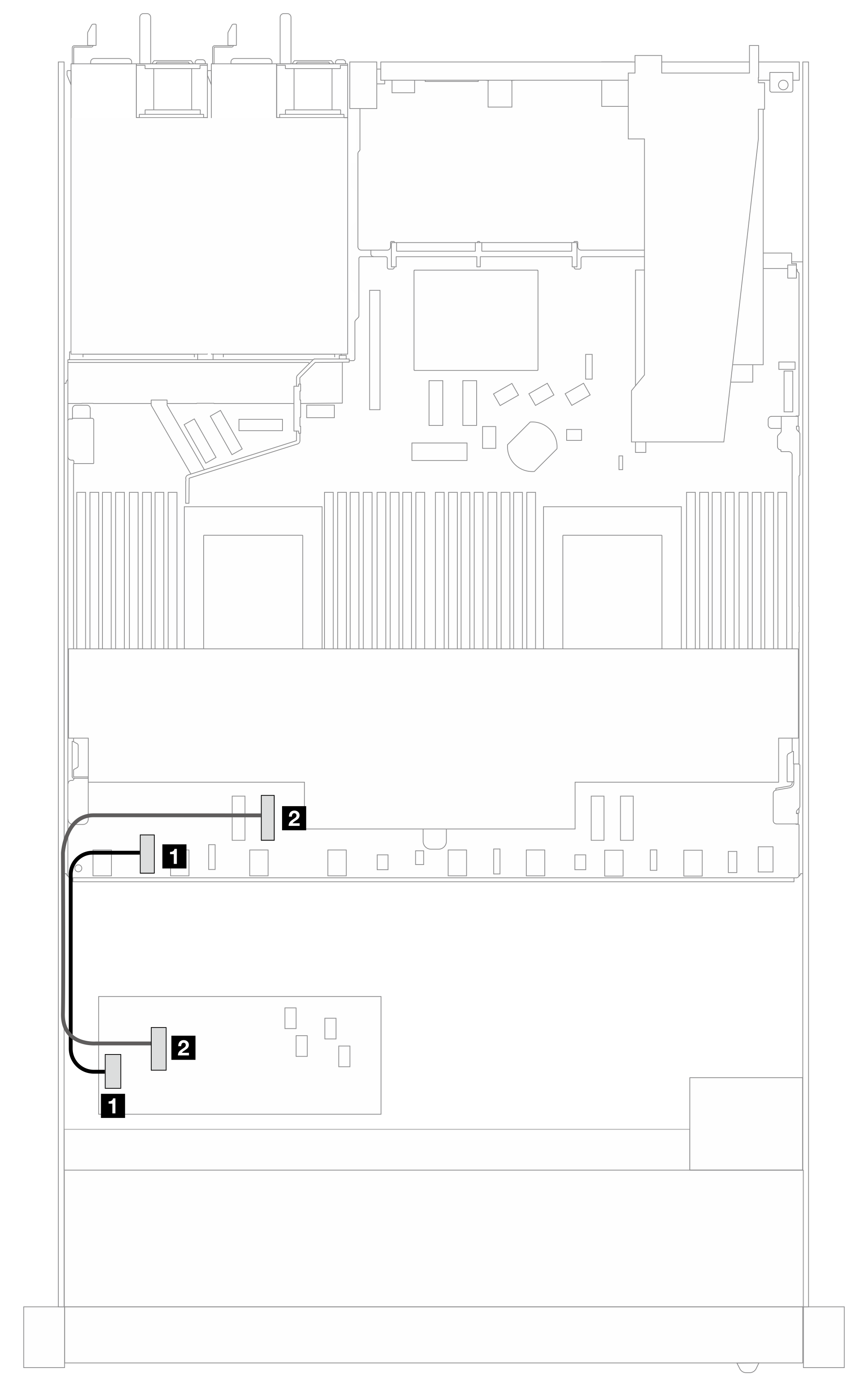

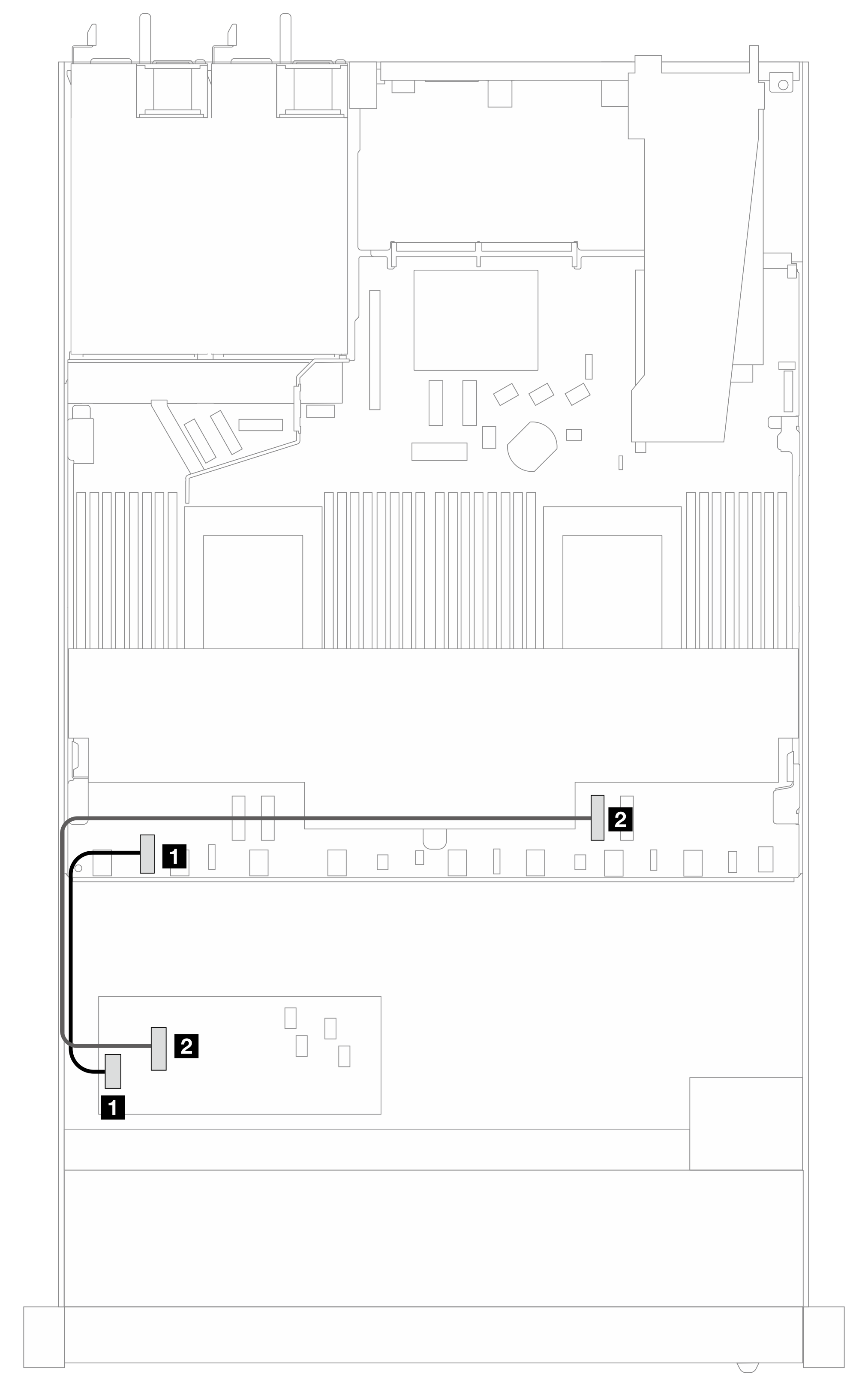

Abbildung 3. Kabelführung für Gen 3 CFF RAID-Adapter mit zwei installierten Prozessoren  | Abbildung 4. Kabelführung für Gen 3 CFF RAID-Adapter mit einem installierten Prozessor  | ||
| Von | Zu | Von | Zu |
| 1 Stromversorgung | 1 Netzteilanschluss für internes RAID | 1 Stromversorgung | 1 Netzteilanschluss für internes RAID |
| 2 MB-Eingang | 2 PCIe 3 | 2 MB-Eingang | 2 PCIe 2 |
Anmerkung
Wenn der Server mit 4 x 2,5-Zoll-NVMe-Laufwerken und 2 x Prozessoren installiert ist, wird der „MB-Eingang“-Anschluss auf den CFF RAID-Adaptern mit PCIe 2 auf der Prozessorplatine verbunden.
