Server ohne Compute Complex Neptune Core Module
Dieser Abschnitt enthält Informationen zur Kabelführung für den ConnectX-8 InfiniBand-Adapter, wenn das Compute Complex Neptune Core Module nicht installiert ist.
Tabelle 1: Der Server ist mit einem Prozessor und einem ConnectX-8 Adapter ausgestattet.
Tabelle 2: Der Server ist mit zwei Prozessoren und einem ConnectX-8 Adapter ausgestattet.
Tabelle 3: Der Server ist mit zwei Prozessoren und zwei ConnectX-8 Adaptern ausgestattet.
LP: Flach
FH: Volle Höhe
 |

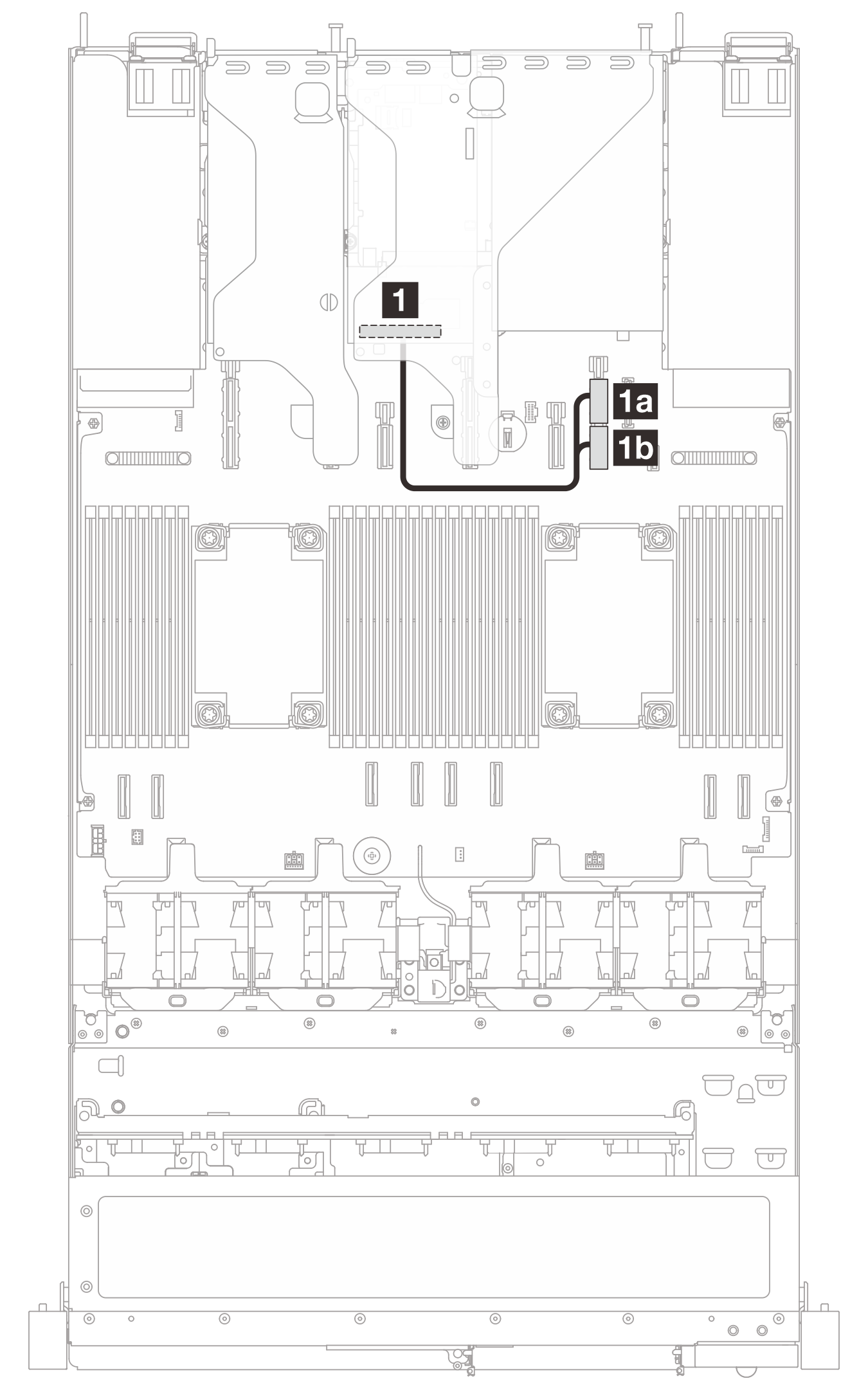

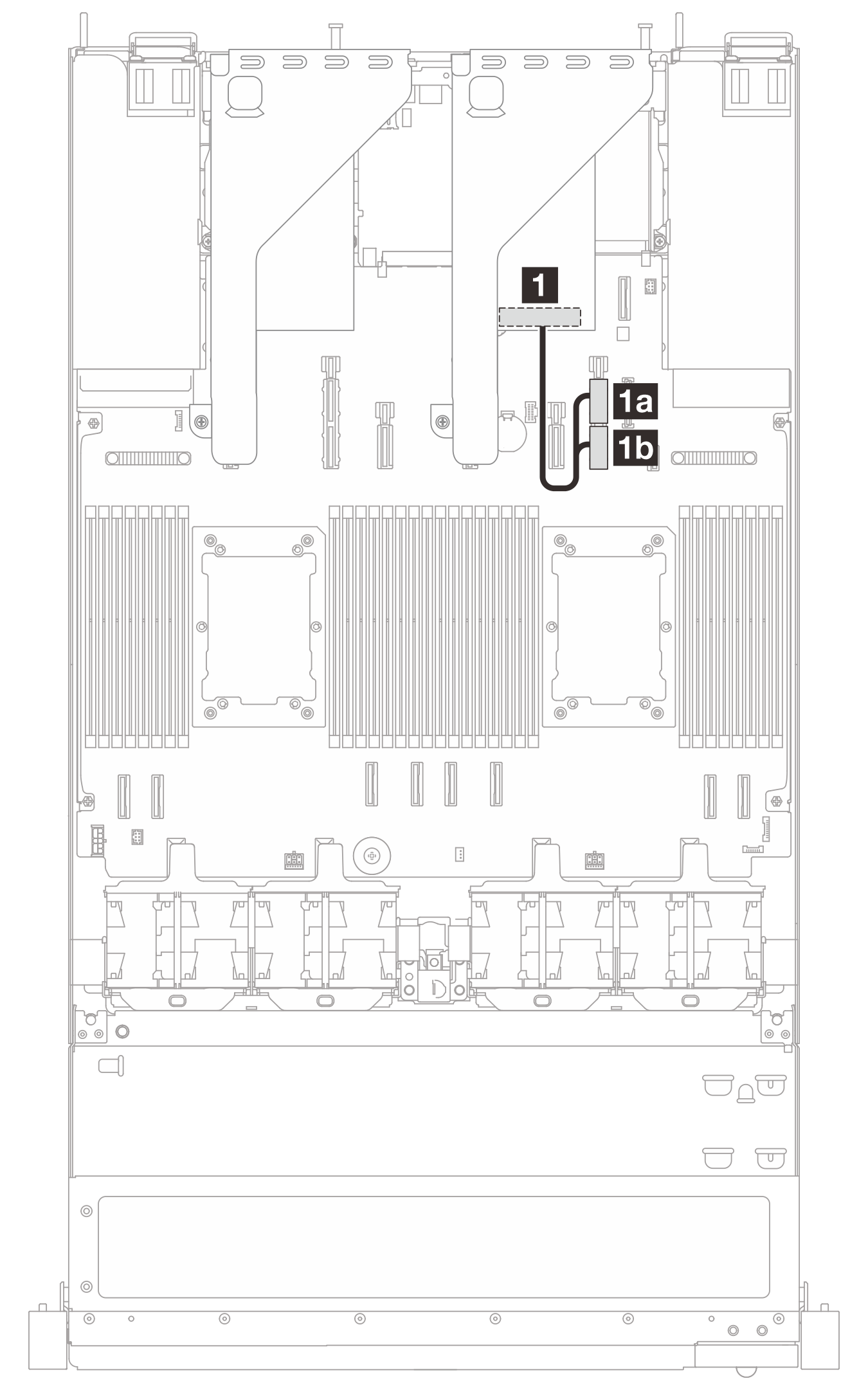

| Von Steckplatz 1 zu PCIe 9A/9B |
| Konfiguration | Adapterhalterung | Vom | Zu |
|---|---|---|---|
|
| Steckplatz 1 | 1a PCIe 9A 1b PCIe 9B |
|
| Steckplatz 1 | 1a PCIe 9A 1b PCIe 9B |
 |  |  |

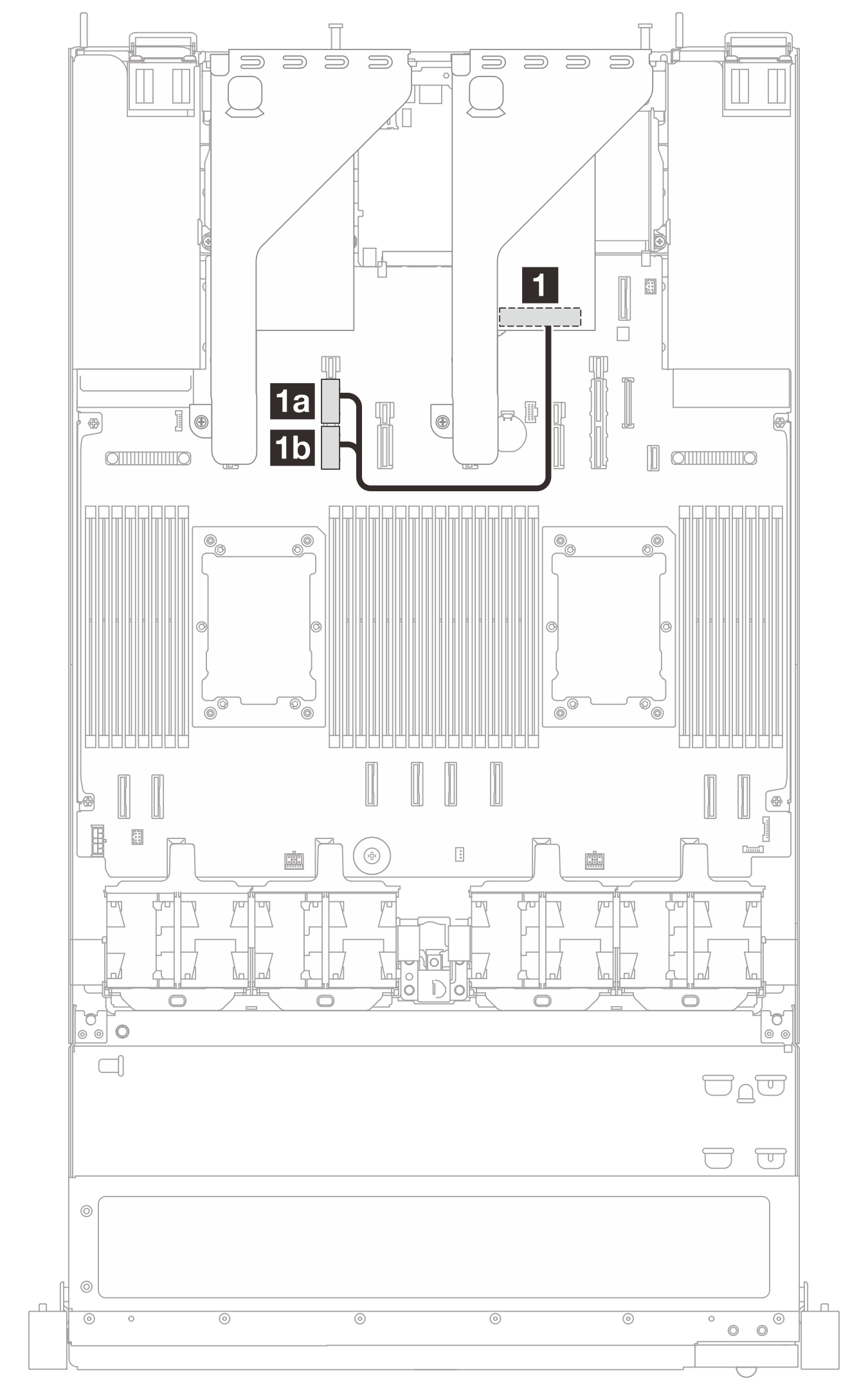

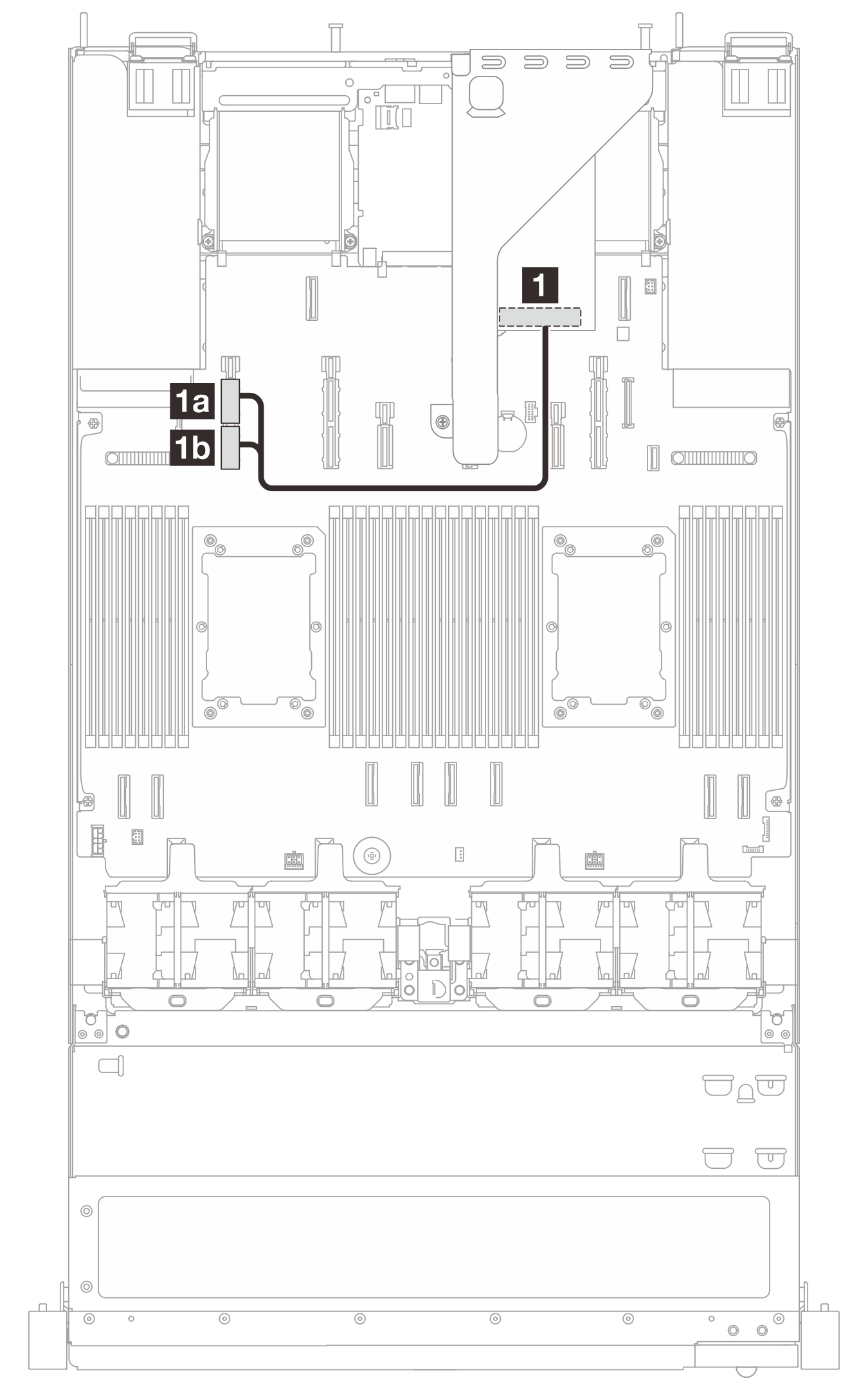

| Von Steckplatz 1 zu PCIe 13A/13B | Von Steckplatz 1 zu PCIe 15A/15B | Von Steckplatz 2 zu PCIe 9A/9B |
 |  | |

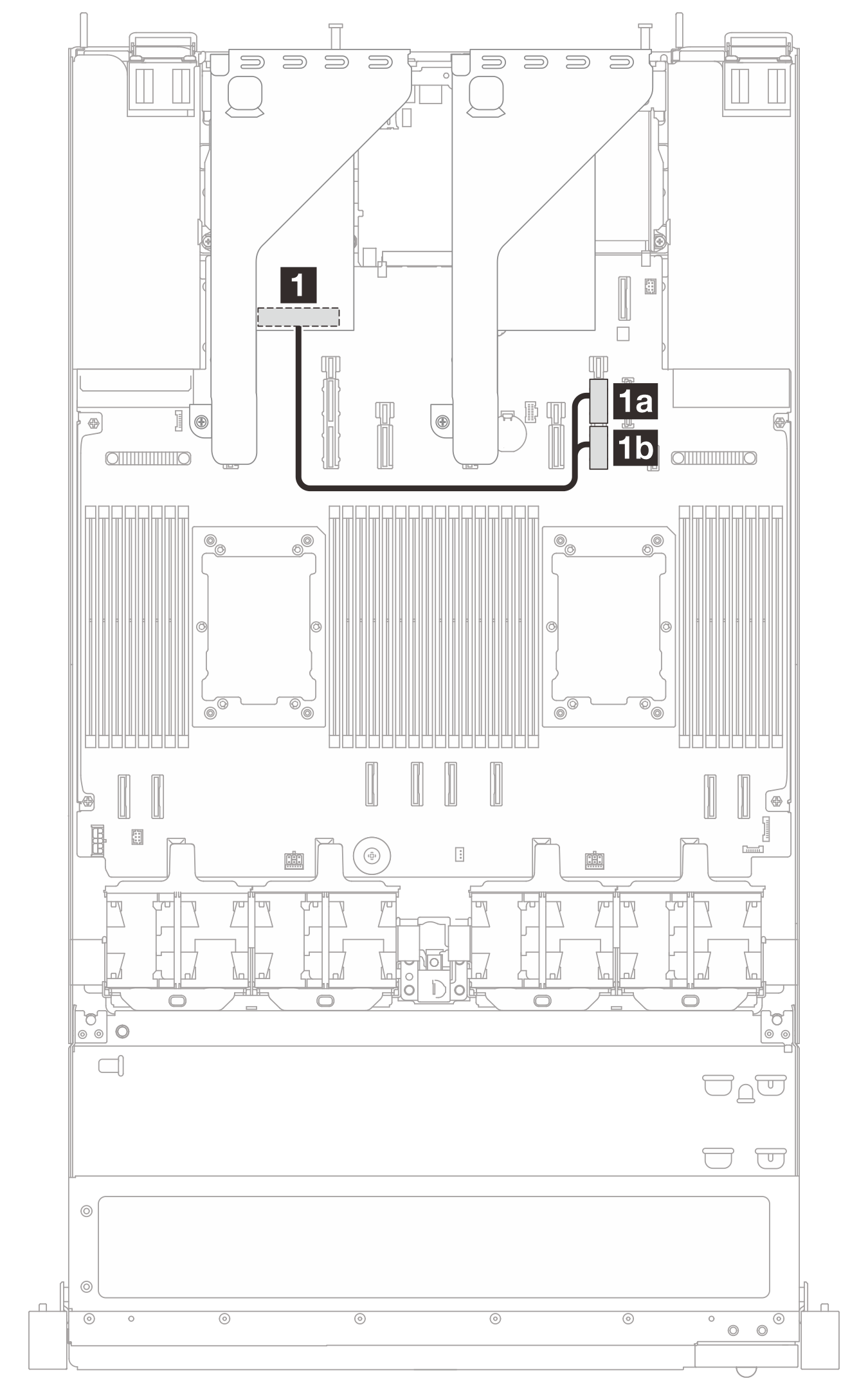

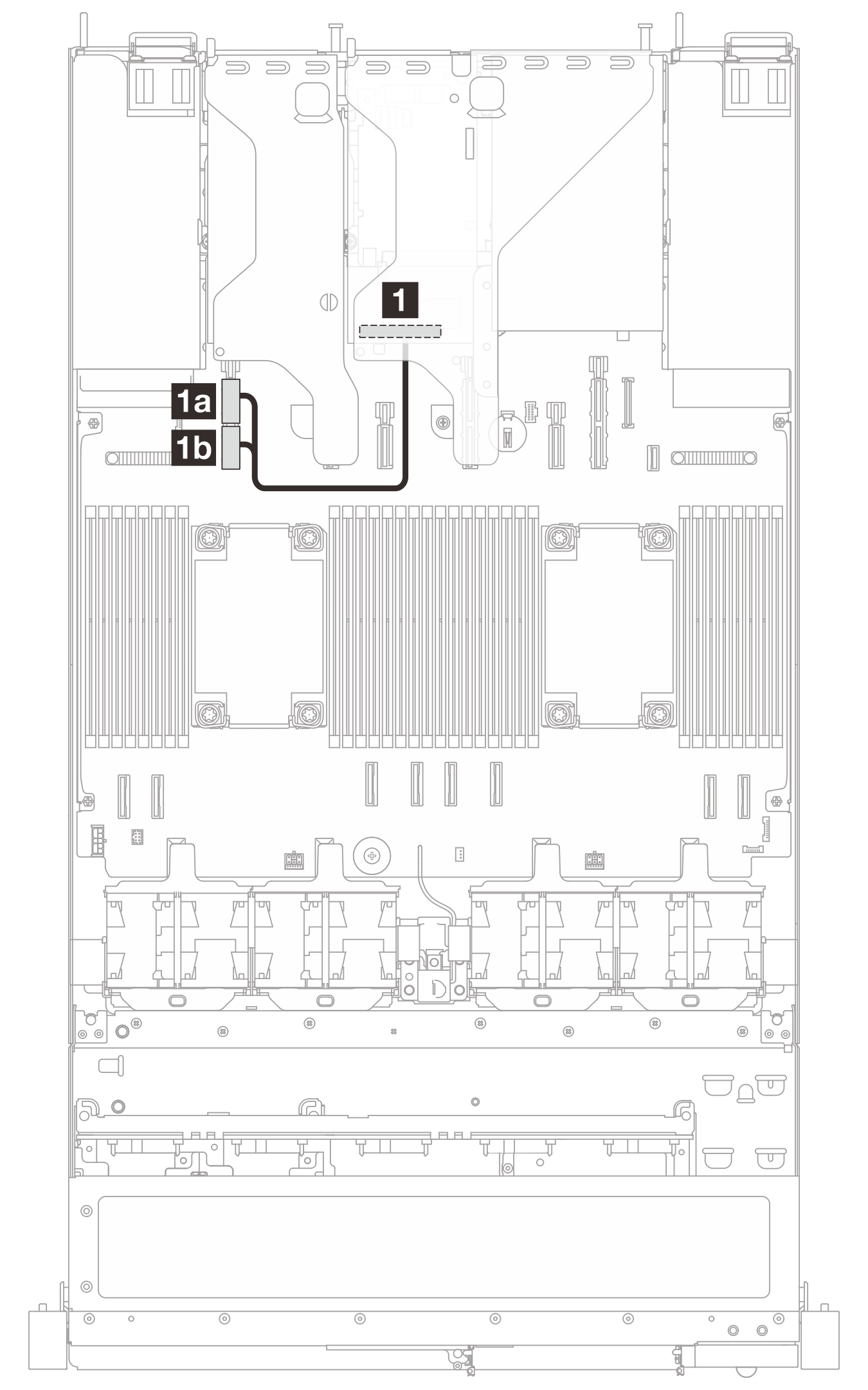

| Von Steckplatz 2 zu PCIe 15A/15B | Von Steckplatz 3 zu PCIe 9A/9B |
| Konfiguration | Adapterhalterung | Vom | Zu |
|---|---|---|---|
| FH + FH | Steckplatz 1 | 1a PCIe 13A 1b PCIe 13B |
| Steckplatz 3 | 1a PCIe 9A 1b PCIe 9B | ||
FH + 2,5-Zoll-Laufwerk hinten | Steckplatz 1 | 1a PCIe 13A 1b PCIe 13B | |
FH (x16) + LP (x16) | Steckplatz 1 | 1a PCIe 15A 1b PCIe 15B | |
| Steckplatz 2 | 1a PCIe 15A 1b PCIe 15B | ||
FH (x8) + LP (x8) + LP | Steckplatz 3 | 1a PCIe 9A 1b PCIe 9B | |
FH (x16) + LP (x16) + M.2 | Steckplatz 1 | 1a PCIe 15A 1b PCIe 15B | |
| Steckplatz 2 | 1a PCIe 9A 1b PCIe 9B | ||
| FH + M.2-Laufwerk auf der Rückseite | Steckplatz 1 | 1a PCIe 15A 1b PCIe 15B |
FH + LP | Steckplatz 1 | 1a PCIe 15A 1b PCIe 15B | |
| Steckplatz 3 | 1a PCIe 9A 1b PCIe 9B |
 |  |
Konfiguration:
| Konfiguration:
|

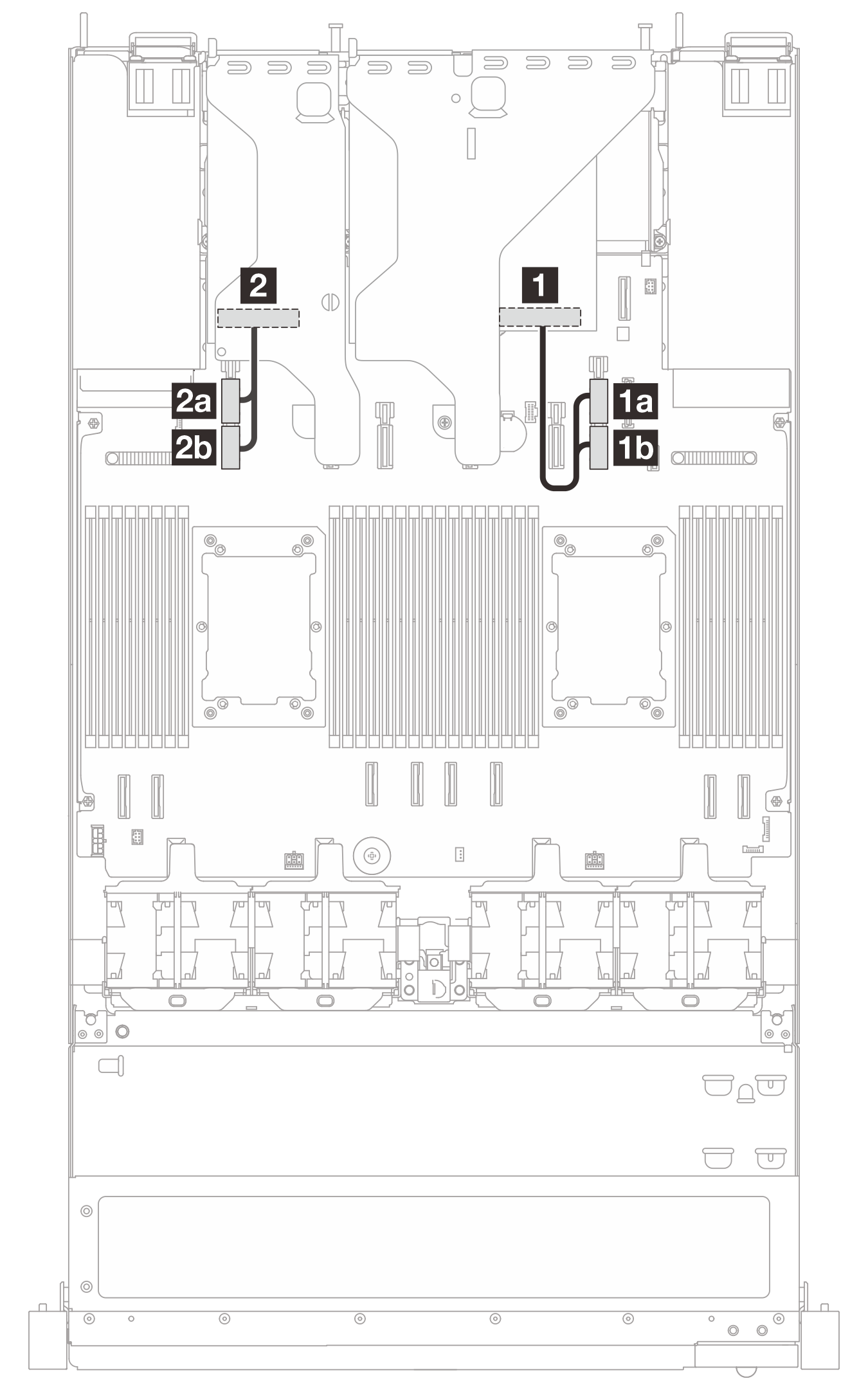

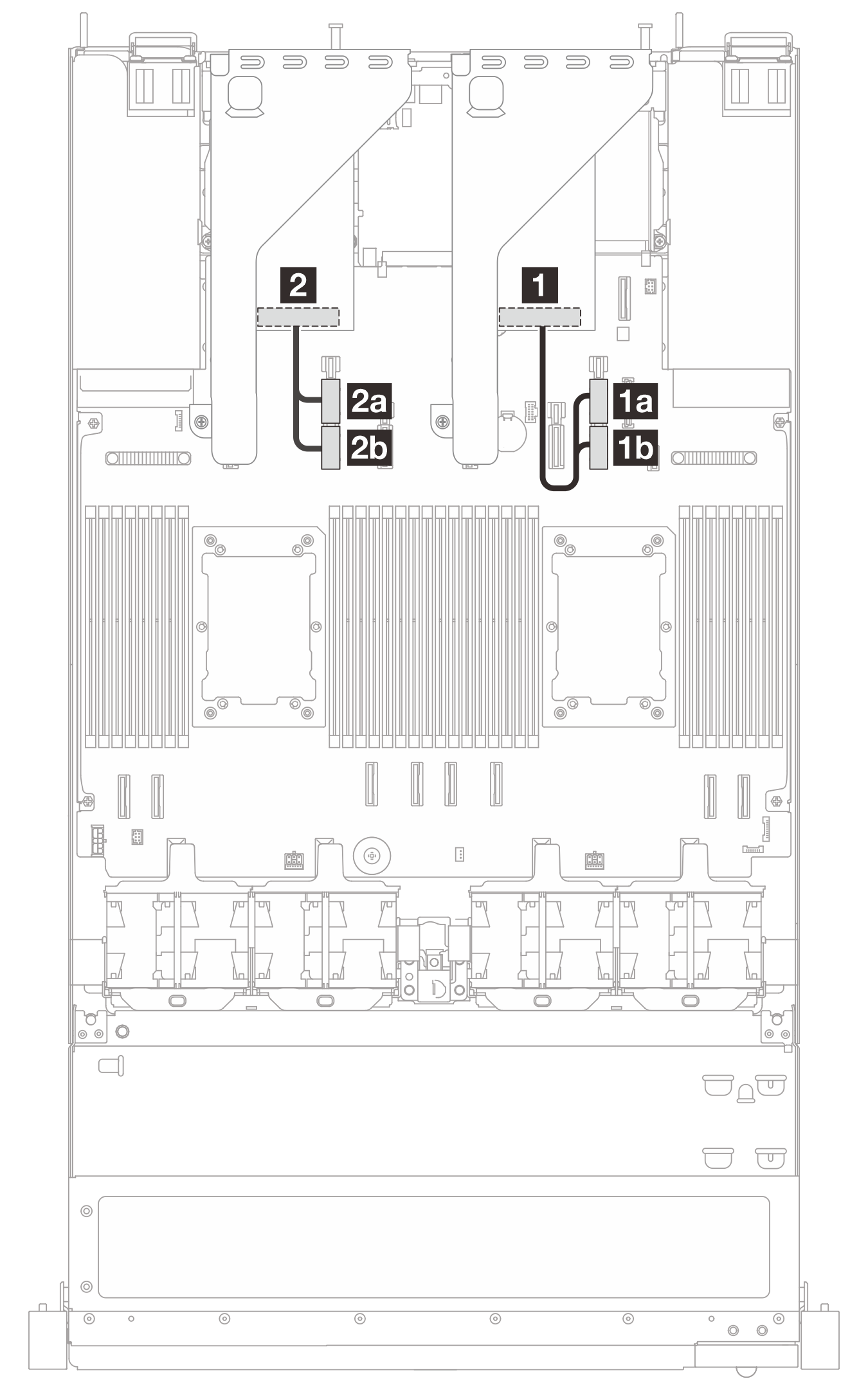

| Adapterhalterung: FH + FH | Adapterhalterung: FH + LP |
1 Von Steckplatz 1 zu PCIe 9A/9B 2 Von Steckplatz 3 zu PCIe 13A/13B | 1 Von Steckplatz 1 zu PCIe 9A/9B 2 Von Steckplatz 3 zu PCIe 15A/15B |
