Server mit Compute Complex Neptune Core Module

Dieser Abschnitt enthält Informationen zur Kabelführung für den ConnectX-8 InfiniBand-Adapter, wenn das Compute Complex Neptune Core Module installiert ist.

  • Tabelle 1: Der Server ist mit zwei Prozessoren und einem ConnectX-8 Adapter ausgestattet.

  • Tabelle 2: Der Server ist mit zwei Prozessoren und zwei ConnectX-8 Adaptern ausgestattet.

Anmerkung

  • LP: Flach

  • FH: Volle Höhe

Tabelle 1. Zwei Prozessoren und ein ConnectX-8 Adapter

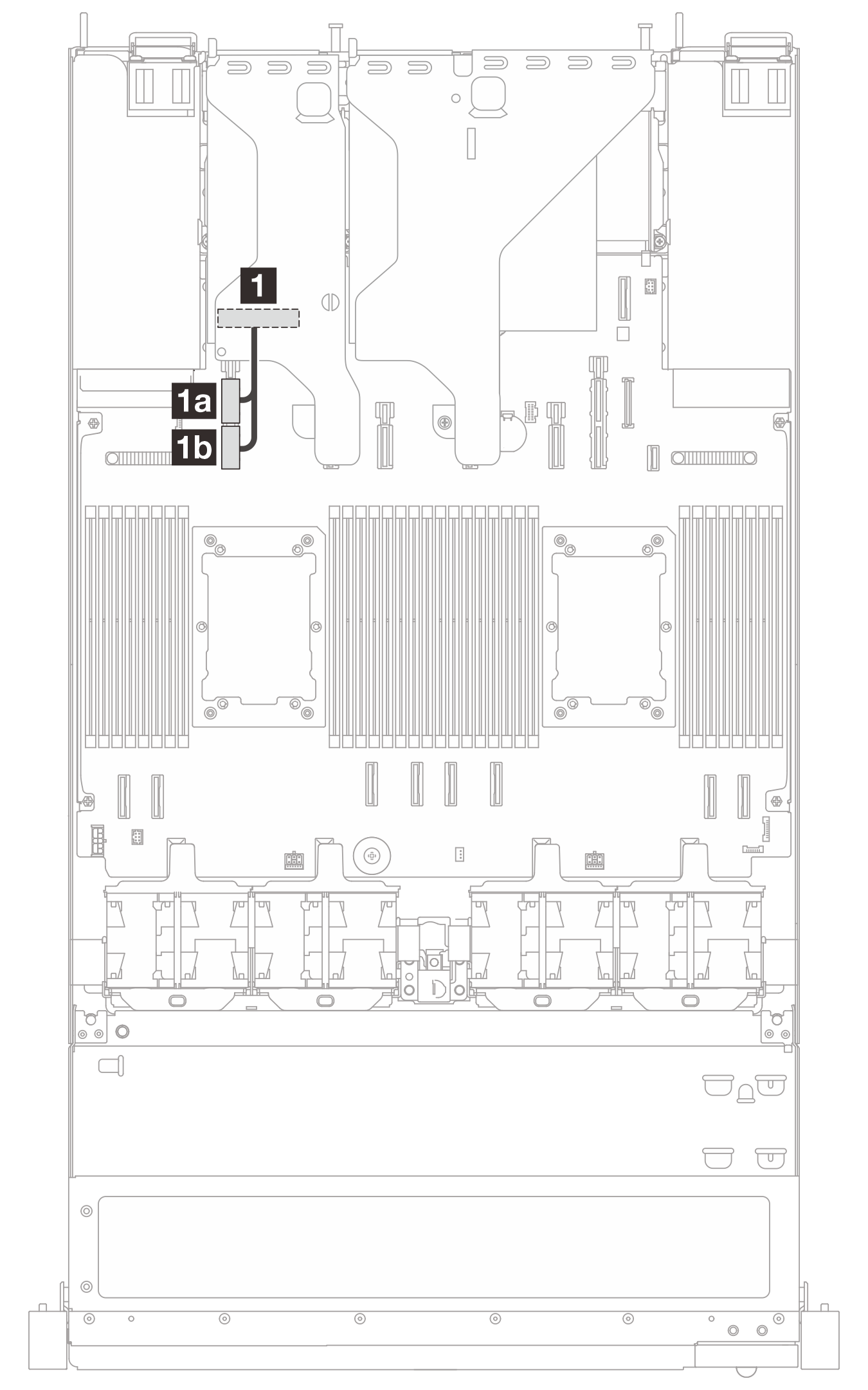

Von Steckplatz 3 zu PCIe 15A/15BVon Steckplatz 1 zu PCIe 9A/9B
GehäuseAdapterhalterungVomZu
EDSFF-GehäuseLP: 8X1T

Steckplatz 3

1a PCIe 15A 1b PCIe 15B
FH: 8X1T + vorderes M.2-Laufwerk

Steckplatz 1

1a PCIe 9A 1b PCIe 9B
10 x 2,5-Zoll-GehäuseFH:

  • 8 x 2,5‑Zoll-NVMe

  • 10 x U.3 AnyBay

Steckplatz 1

1a PCIe 9A 1b PCIe 9B
Tabelle 2. Zwei Prozessoren und zwei ConnectX-8 Adapter
GehäuseEDSFF-Gehäuse10 x 2,5-Zoll-Gehäuse
AdapterhalterungFH + LP

  • 4 x 1 T

FH + LP

  • 4 x 2,5-Zoll-SAS/SATA/NVMe

  • 8 x 2,5-Zoll-Zoll-SAS/SATA

  • 8 x U.3 AnyBay

  • 10 x 2,5-Zoll-SAS/SATA

Kabel

1 Von Steckplatz 1 zu PCIe 9A/9B

2 Von Steckplatz 3 zu PCIe 15A/15B
