Servidor com o Compute Complex Neptune Core Module

Esta seção fornece informações de roteamento de cabos para o adaptador ConnectX-8 InfiniBand quando o Compute Complex Neptune Core Module está instalado.

  • Tabela 1: o servidor está equipado com dois processadores e um adaptador ConnectX-8.

  • Tabela 2: o servidor está equipado com dois processadores e dois adaptadores ConnectX-8.

Nota

  • LP: perfil baixo

  • FH: altura integral

Tabela 1. Dois processadores e um adaptador ConnectX-8

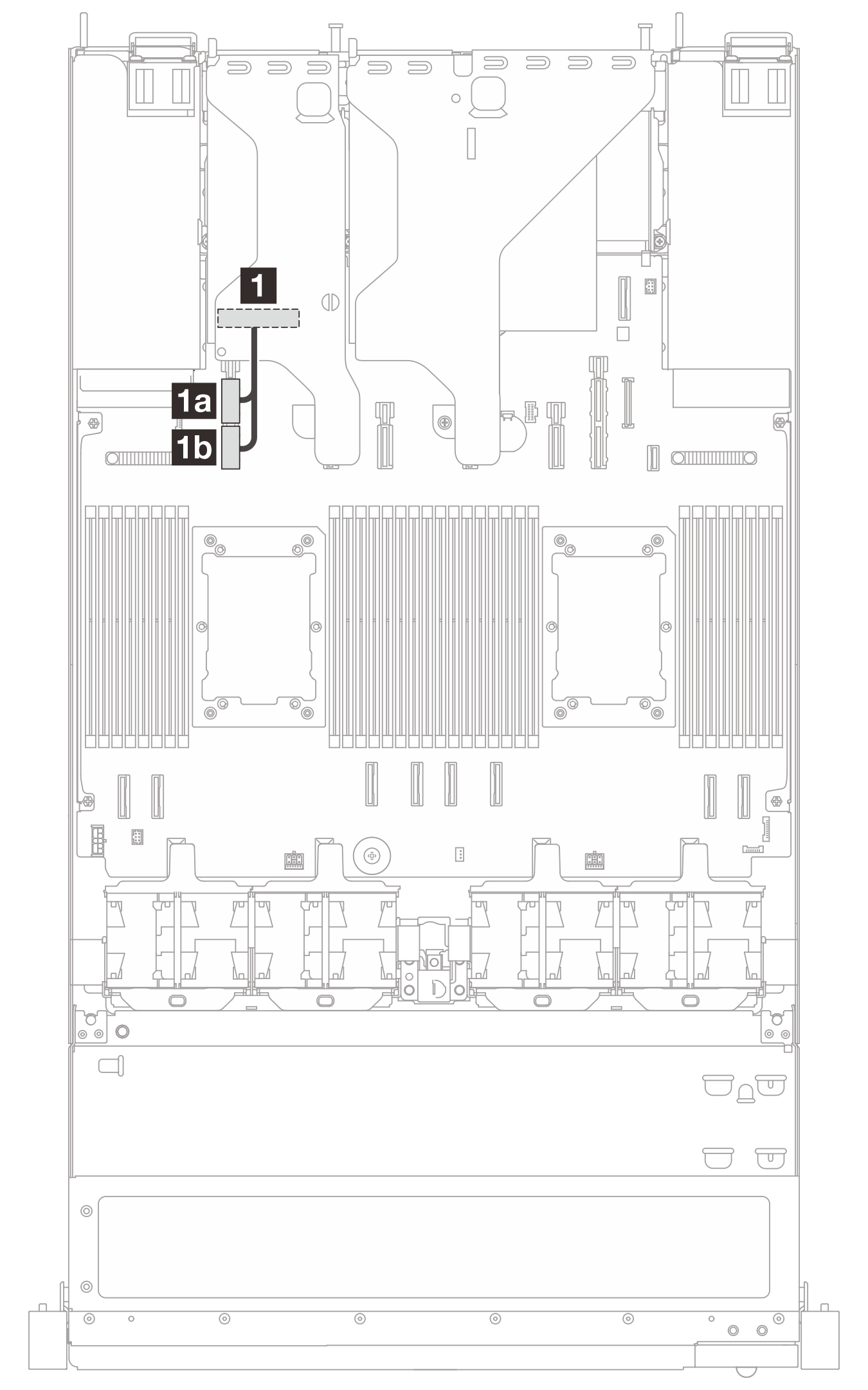

Do slot 3 ao PCIe 15A/15BDo slot 1 ao PCIe 9A/9B
ChassiSuporte da placa riserNoPara
Chassi EDSFFLP: 8X1T

Slot 3

1a PCIe 15A 1b PCIe 15B
FH: 8X1T + unidade M.2 frontal

Slot 1

1a PCIe 9A 1b PCIe 9B
Chassi de 10 x 2,5 polegadasFH:

  • NVMe de 8x2,5''

  • AnyBay de 10xU.3

Slot 1

1a PCIe 9A 1b PCIe 9B

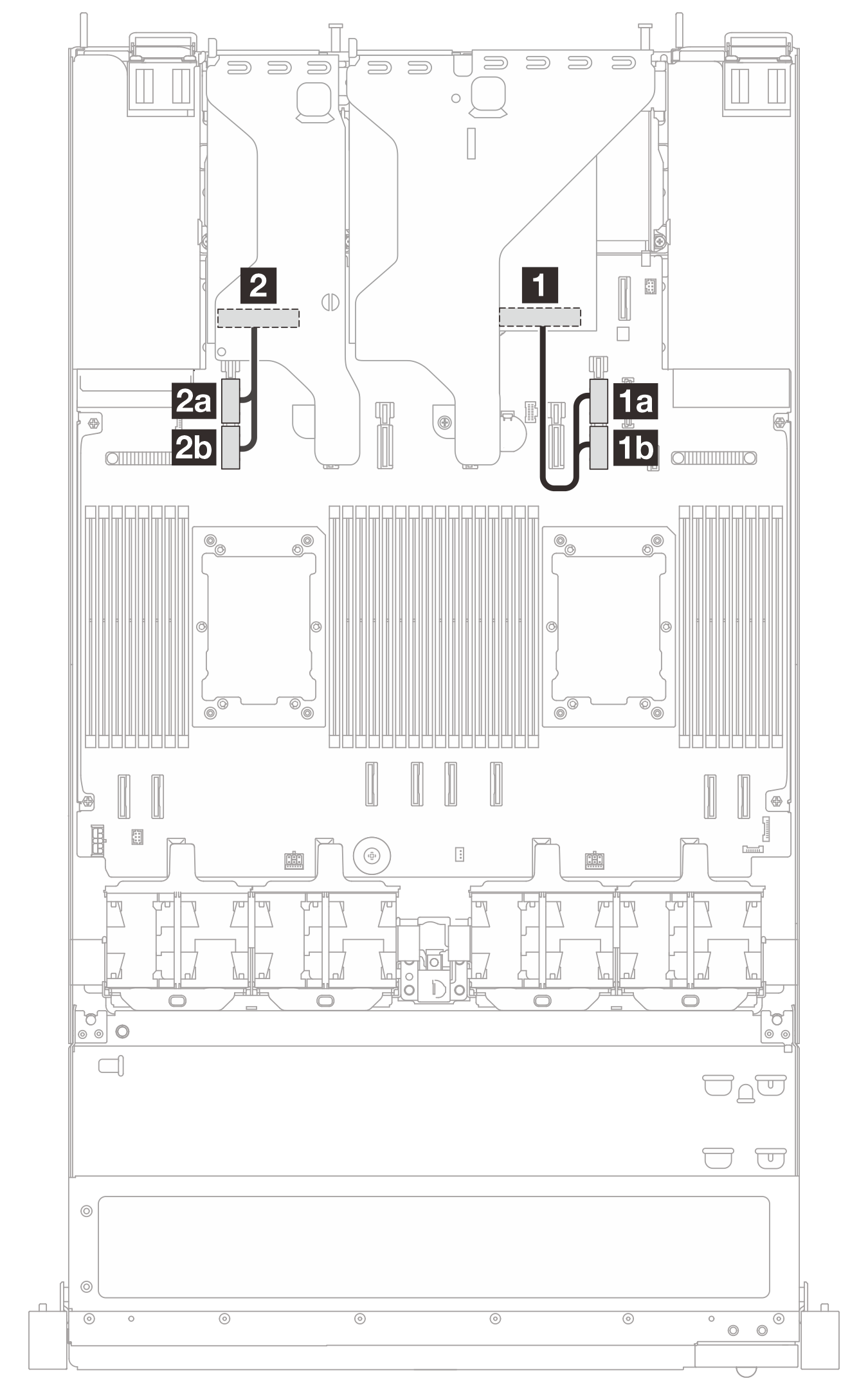

Tabela 2. Dois processadores e dois adaptadores ConnectX-8
ChassiChassi EDSFFChassi de 10 x 2,5 polegadas
Suporte da placa riserFH + LP

  • 4X1T

FH + LP

  • SAS/SATA/NVMe de 4x2,5''

  • SAS/SATA de 8x2,5''

  • AnyBay de 8xU.3

  • SAS/SATA de 10x2,5''

Cabo

1 Do slot 1 ao PCIe 9A/9B

2 Do slot 3 ao PCIe 15A/15B
