Compute Complex Neptune Core Module이 있는 서버

이 섹션에서는 Compute Complex Neptune Core Module이 설치된 경우 ConnectX-8 InfiniBand 어댑터에 대한 케이블 배선 정보를 제공합니다.

• 표 1: 서버에는 프로세서 2개와 ConnectX-8 어댑터 1개가 장착되어 있습니다.

• 표 2: 서버에는 프로세서 2개와 ConnectX-8 어댑터 2개가 장착되어 있습니다.

주

• LP: 로우 프로파일

• FH: 전체 높이

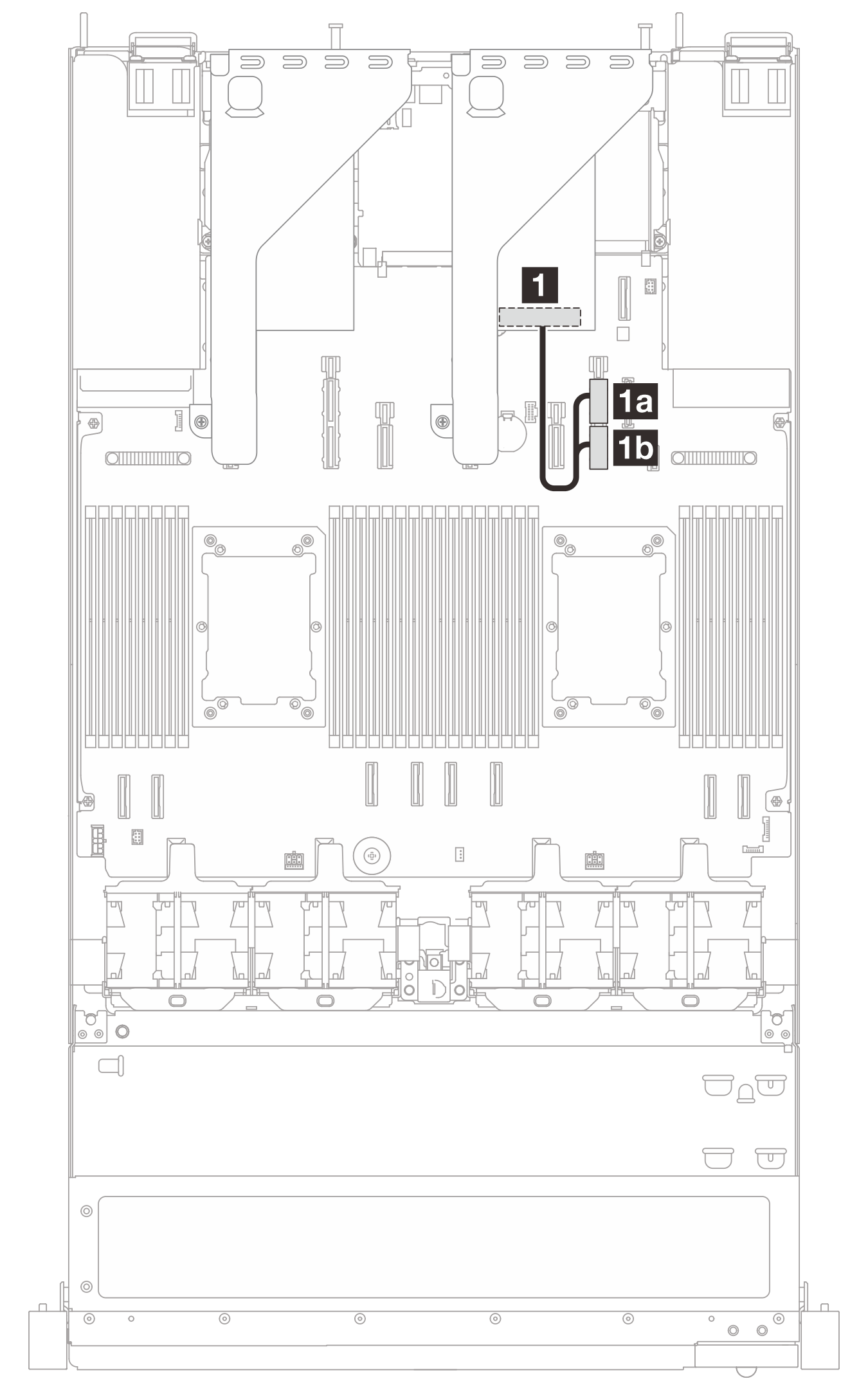

표 1. 프로세서 2개 및 ConnectX-8 어댑터 1개

슬롯 3 - PCIe 15A/15B	슬롯 1 - PCIe 9A/9B

섀시	라이저 브래킷	에서	끝
EDSFF 섀시	LP: 8X1T	슬롯 3	1a PCIe 15A 1b PCIe 15B
	FH: 8X1T + 앞면 M.2 드라이브	슬롯 1	1a PCIe 9A 1b PCIe 9B
10x2.5'' 섀시	FH: 8x2.5 인치 NVMe 10xU.3 AnyBay	슬롯 1	1a PCIe 9A 1b PCIe 9B

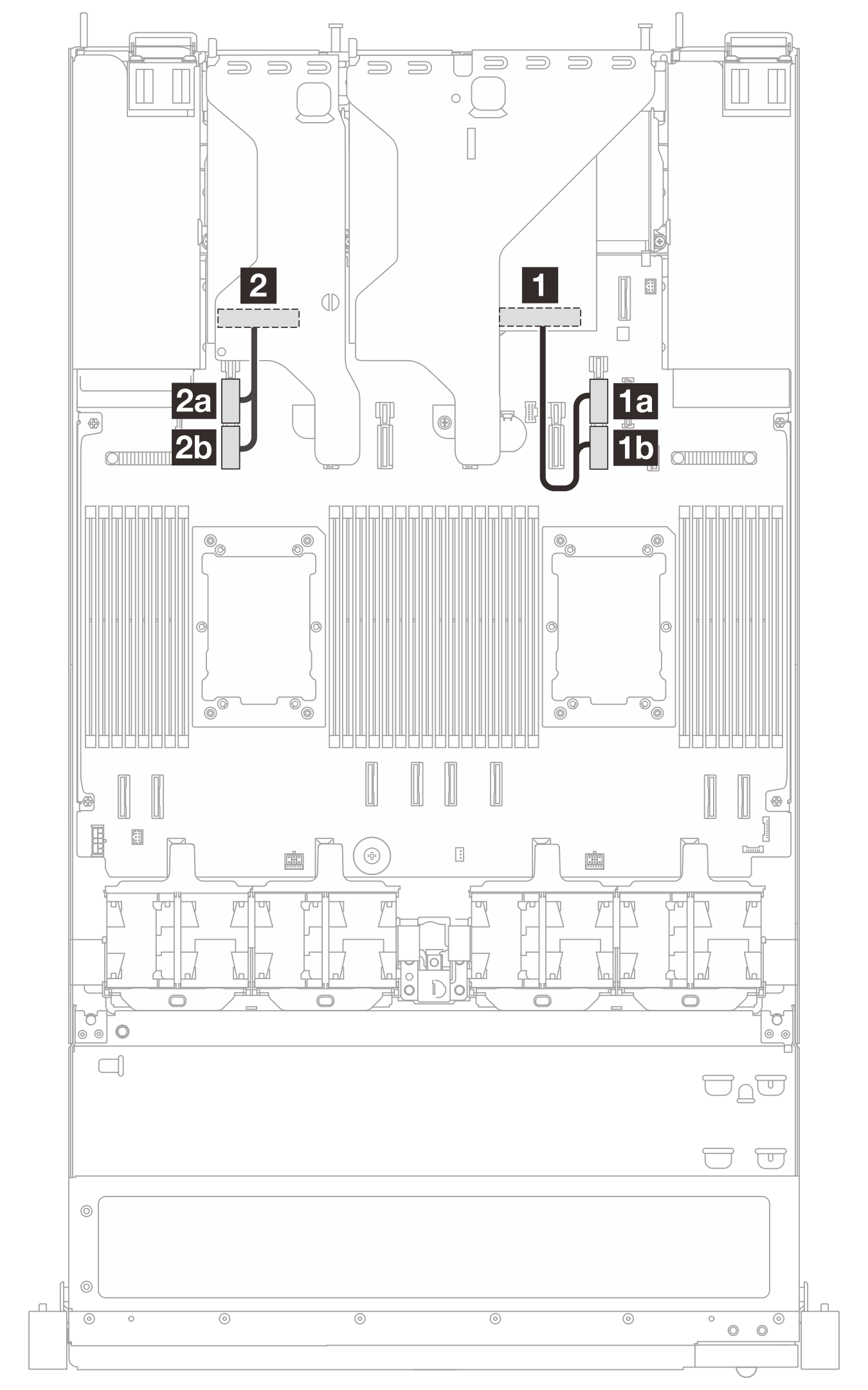

표 2. 프로세서 2개 및 ConnectX-8 어댑터 2개

섀시	EDSFF 섀시	10x2.5'' 섀시
라이저 브래킷	FH + LP 4X1T	FH + LP 4x2.5'' SAS/SATA/NVMe 8x2.5'' SAS/SATA 8xU.3 AnyBay 10x2.5'' SAS/SATA
케이블	1 슬롯 1 - PCIe 9A/9B 2 슬롯 3 - PCIe 15A/15B
