Serveur avec Compute Complex Neptune Core Module

Cette section fournit des informations sur le cheminement des câbles de l’adaptateur InfiniBand ConnectX-8 lorsque le Compute Complex Neptune Core Module est installé.

• Tableau 1 : Le serveur est équipé de deux processeurs et d’un adaptateur ConnectX-8.

• Tableau 2 : Le serveur est équipé de deux processeurs et de deux adaptateurs ConnectX-8.

Remarque

• LP : Extra-plat

• FH : Pleine hauteur

Tableau 1. Deux processeurs et un adaptateur ConnectX-8

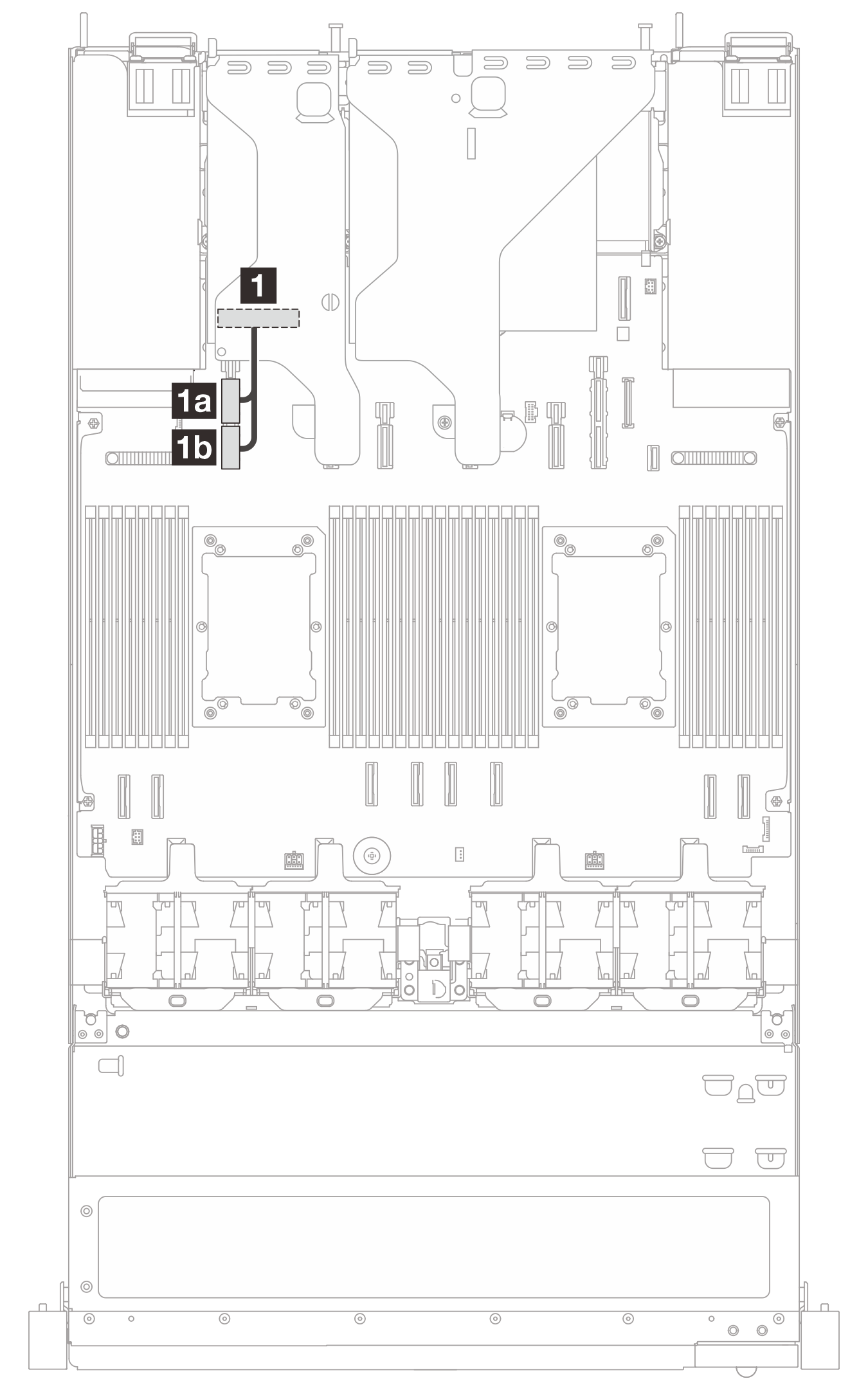

De l’emplacement 3 à PCIe 15A/15B	De l’emplacement 1 à PCIe 9A/9B

Châssis	Support de carte mezzanine	À partir de	Vers
Châssis EDSFF	LP : 8X1T	Emplacement 3	1a PCIe 15A 1b PCIe 15B
	FH : 8X1T + unité M.2 avant	Emplacement 1	1a PCIe 9A 1b PCIe 9B
Châssis 10 x 2,5 pouces	FH : NVMe 8 x 2,5 pouces 10xU.3 AnyBay	Emplacement 1	1a PCIe 9A 1b PCIe 9B

Tableau 2. Deux processeurs et deux adaptateurs ConnectX-8

Châssis	Châssis EDSFF	Châssis 10 x 2,5 pouces
Support de carte mezzanine	FH + LP 4X1T	FH + LP SAS/SATA/NVMe 4 x 2,5 pouces SAS/SATA 8 x 2,5 pouces AnyBay 8 x U.3 SAS/SATA 10 x 2,5 pouces
Câble	1 De l’emplacement 1 à PCIe 9A/9B 2 De l'emplacement 3 à PCIe 15A/15B
