Servidor con Compute Complex Neptune Core Module

En esta sección se proporciona información sobre la disposición de los cables para el adaptador ConnectX-8 InfiniBand cuando se instala el Compute Complex Neptune Core Module.

• Tabla 1: El servidor está equipado con dos procesadores y un adaptador ConnectX-8.

• Tabla 2: El servidor está equipado con dos procesadores y dos adaptadores ConnectX-8.

Nota

• LP: bajo perfil

• FH: altura completa

Tabla 1. Dos procesadores y un adaptador ConnectX-8

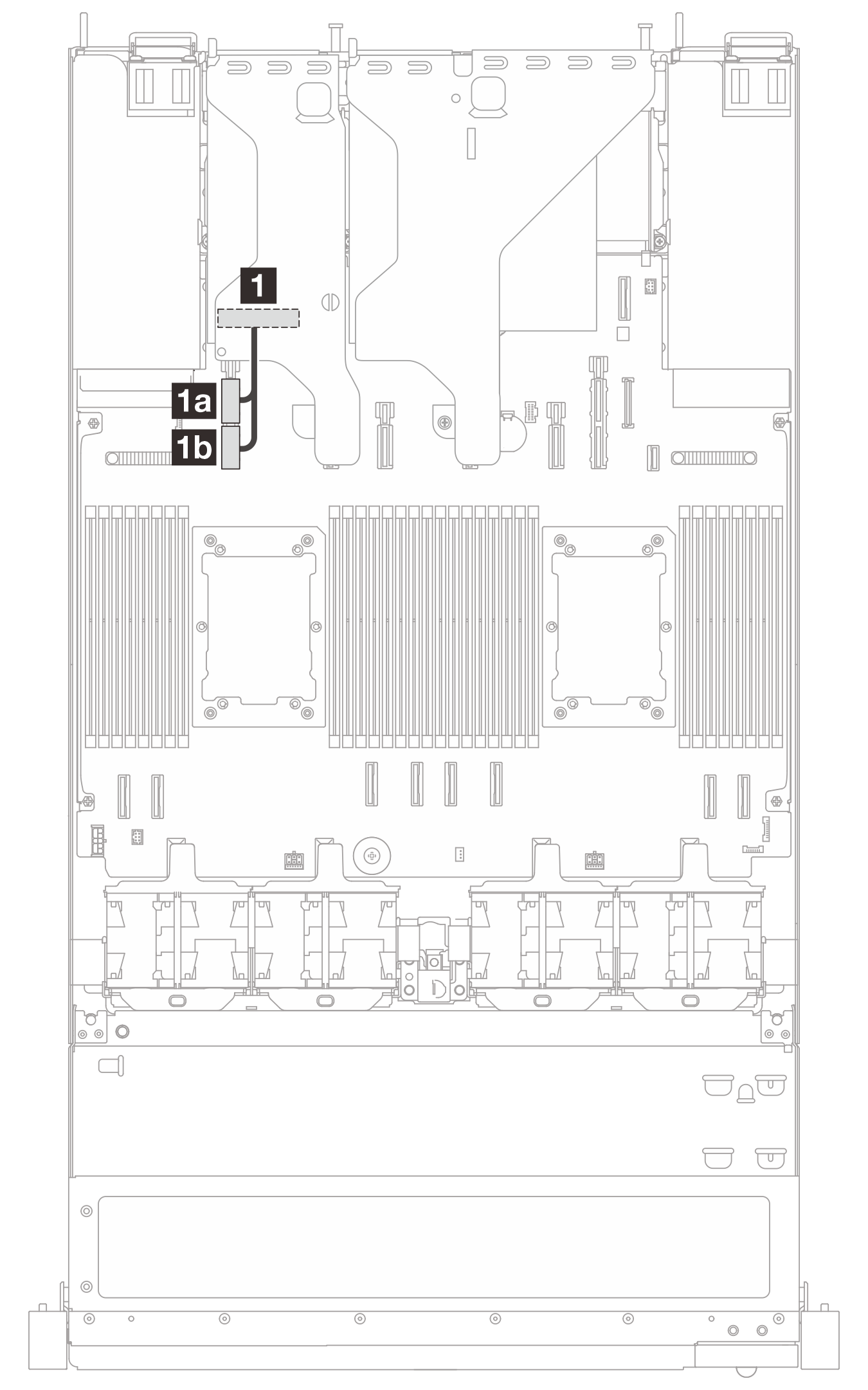

Desde la ranura 3 hasta PCIe 15A/15B	De la ranura 1 hasta PCIe 9A/9B

Chasis	Abrazadera de expansión	Desde	Hasta
Chasis EDSFF	LP: 8X1T	Ranura 3	1a PCIe 15A 1b PCIe 15B
	FH: 8X1T + unidad frontal M.2	Ranura 1	1a PCIe 9A 1b PCIe 9B
Chasis de 10x2,5''	FH: 8x2,5'' NVMe 10xU.3 AnyBay	Ranura 1	1a PCIe 9A 1b PCIe 9B

Tabla 2. Dos procesadores y dos adaptadores ConnectX-8

Chasis	Chasis EDSFF	Chasis de 10x2,5''
Abrazadera de expansión	FH + LP 4X1T	FH + LP 4x2,5'' SAS/SATA/NVMe 8x2,5'' SAS/SATA 8xU.3 AnyBay 10x2,5'' SAS/SATA
Cable	1 De la ranura 1 hasta PCIe 9A/9B 2 De la ranura 3 hasta PCIe 15A/15B
