Сервер с Compute Complex Neptune Core Module

В этом разделе содержатся сведения о прокладке кабелей для адаптера ConnectX-8 InfiniBand, если модуль Compute Complex Neptune Core Module установлен.

• Табл. 1: сервер оснащен двумя процессорами и одним адаптером ConnectX-8.

• Табл. 2: сервер оснащен двумя процессорами и двумя адаптерами ConnectX-8.

Прим.

• LP: низкопрофильный

• FH: максимальной высоты

Табл. 1. Два процессора и один адаптер ConnectX-8

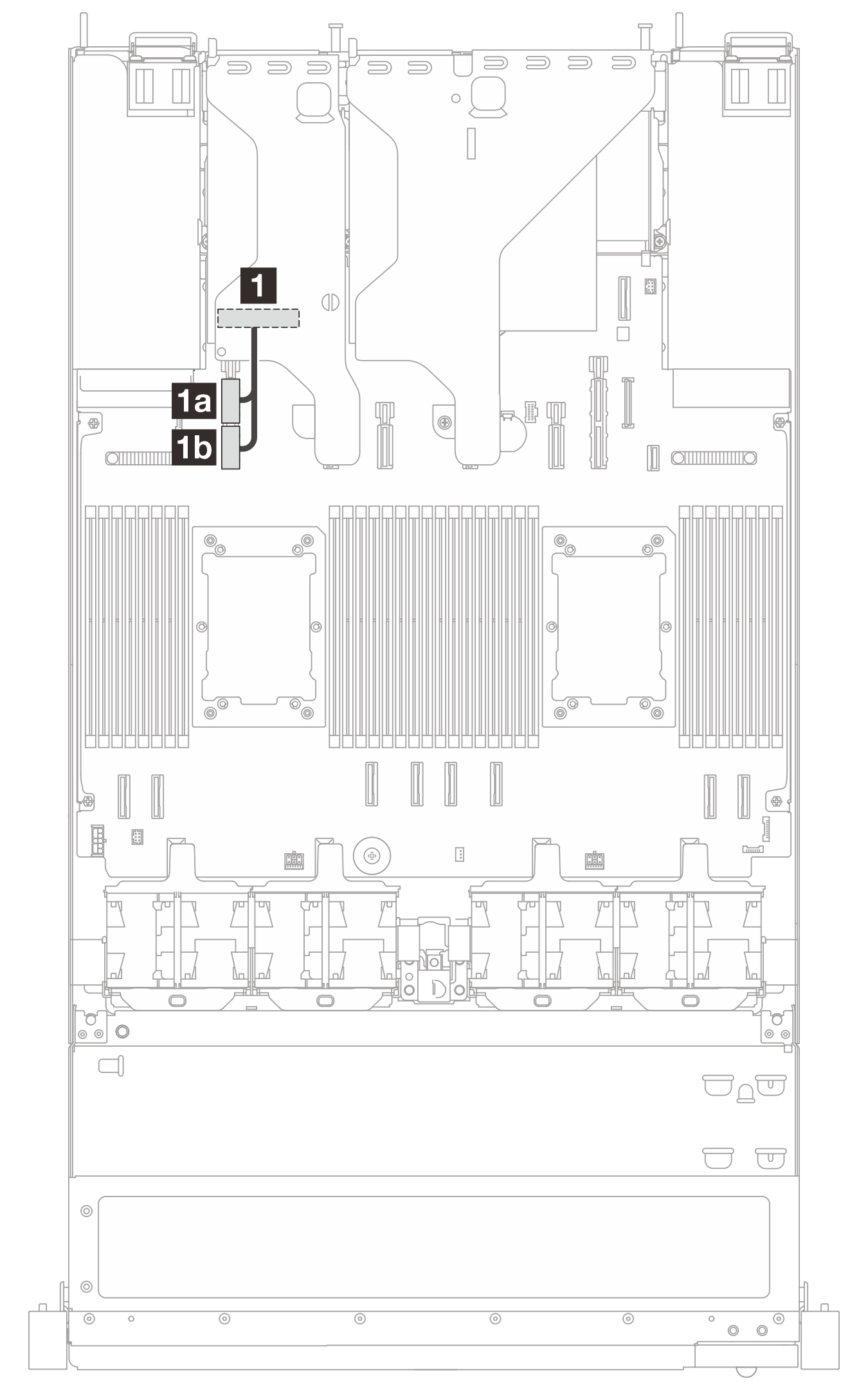

От гнезда 3 к PCIe 15A/15B	От гнезда 1 к PCIe 9A/9B

Рама	Скоба платы-адаптера Riser	От	К
Рама EDSFF	LP: 8 дисков 1T	Гнездо 3	1a PCIe 15A 1b PCIe 15B
	FH: 8 дисков 1T + передний диск M.2	Гнездо 1	1a PCIe 9A 1b PCIe 9B
Рама с 10 отсеками для 2,5-дюймовых дисков	FH: 8 2,5-дюймовых дисков NVMe 10 дисков U.3 AnyBay	Гнездо 1	1a PCIe 9A 1b PCIe 9B

Табл. 2. Два процессора и два адаптера ConnectX-8

Рама	Рама EDSFF	Рама с 10 отсеками для 2,5-дюймовых дисков
Скоба платы-адаптера Riser	FH + LP 4 диска 1T	FH + LP 4 2,5-дюймовых диска SAS/SATA/NVMe 8 2,5-дюймовых дисков SAS/SATA 8 дисков U.3 AnyBay 10 2,5-дюймовых дисков SAS/SATA
Кабель	1 От гнезда 1 к PCIe 9A/9B 2 От гнезда 3 к PCIe 15A/15B
