配備 Compute Complex Neptune Core Module 的伺服器

本節提供安裝了 Compute Complex Neptune Core Module 時，ConnectX-8 InfiniBand 配接卡的纜線佈線資訊。

• 表 1：伺服器配備了兩個處理器和一個 ConnectX-8 配接卡。

• 表 2：伺服器配備了兩個處理器和兩個 ConnectX-8 配接卡。

註

• LP：半高

• FH：全高

表 1. 兩個處理器和一個 ConnectX-8 配接卡

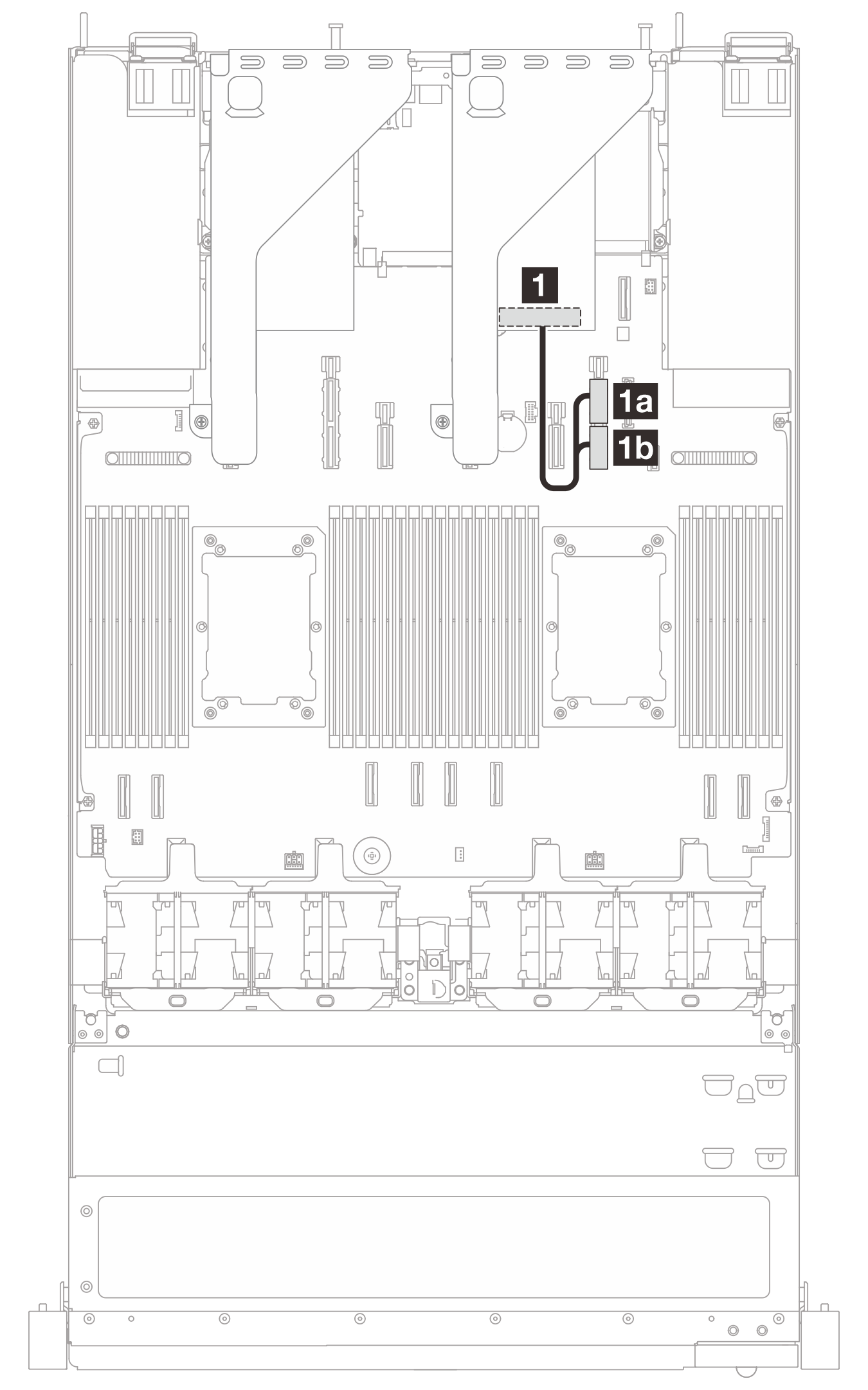

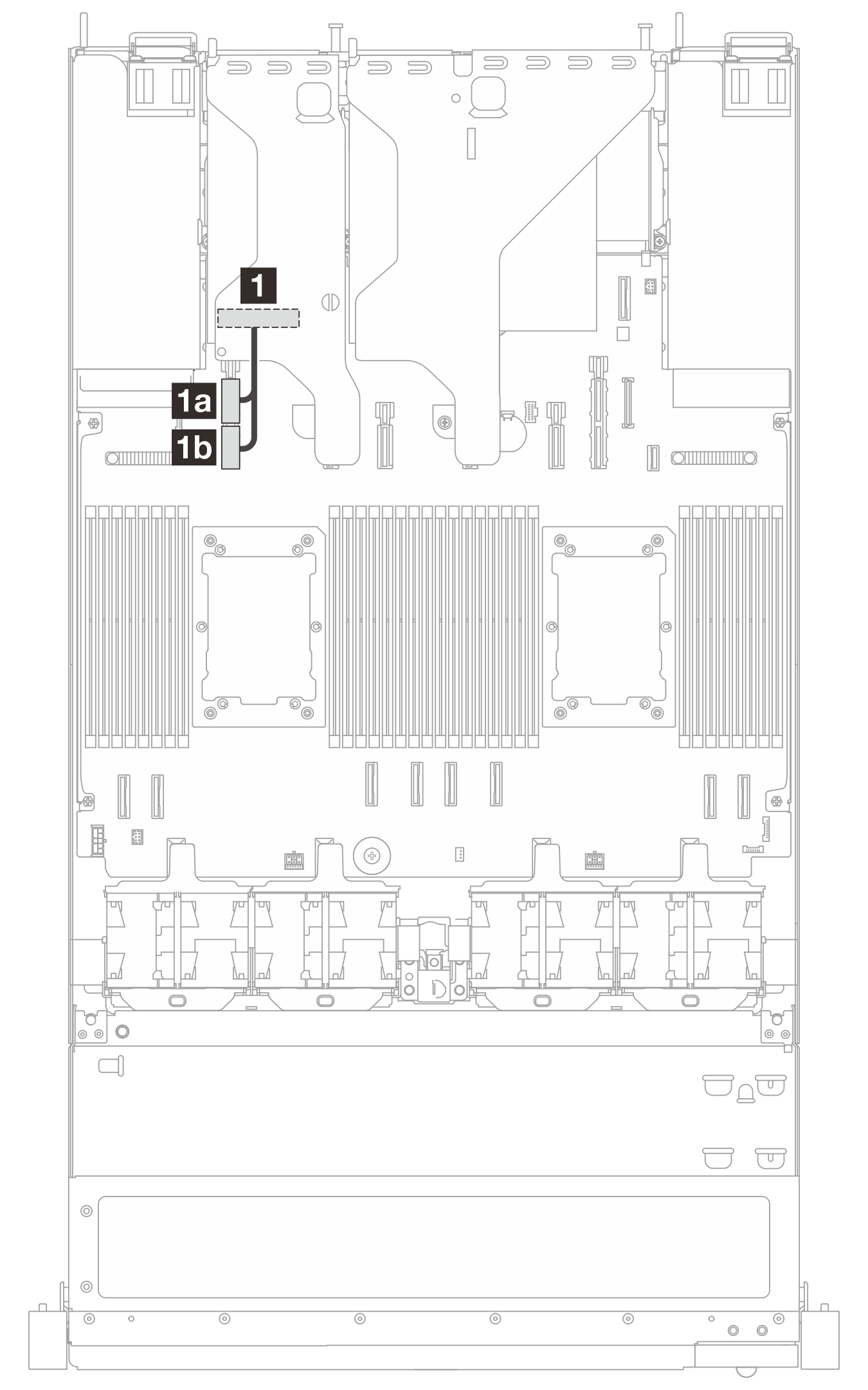

從插槽 3 到 PCIe 15A/15B	從插槽 1 到 PCIe 9A/9B

機箱	擴充卡托架	從	到
EDSFF 機箱	LP：8X1T	插槽 3	1a PCIe 15A 1b PCIe 15B
	FH：8X1T + 正面 M.2 硬碟	插槽 1	1a PCIe 9A 1b PCIe 9B
10x2.5 吋機箱	FH： 8x2.5 吋 NVMe 10xU.3 AnyBay	插槽 1	1a PCIe 9A 1b PCIe 9B

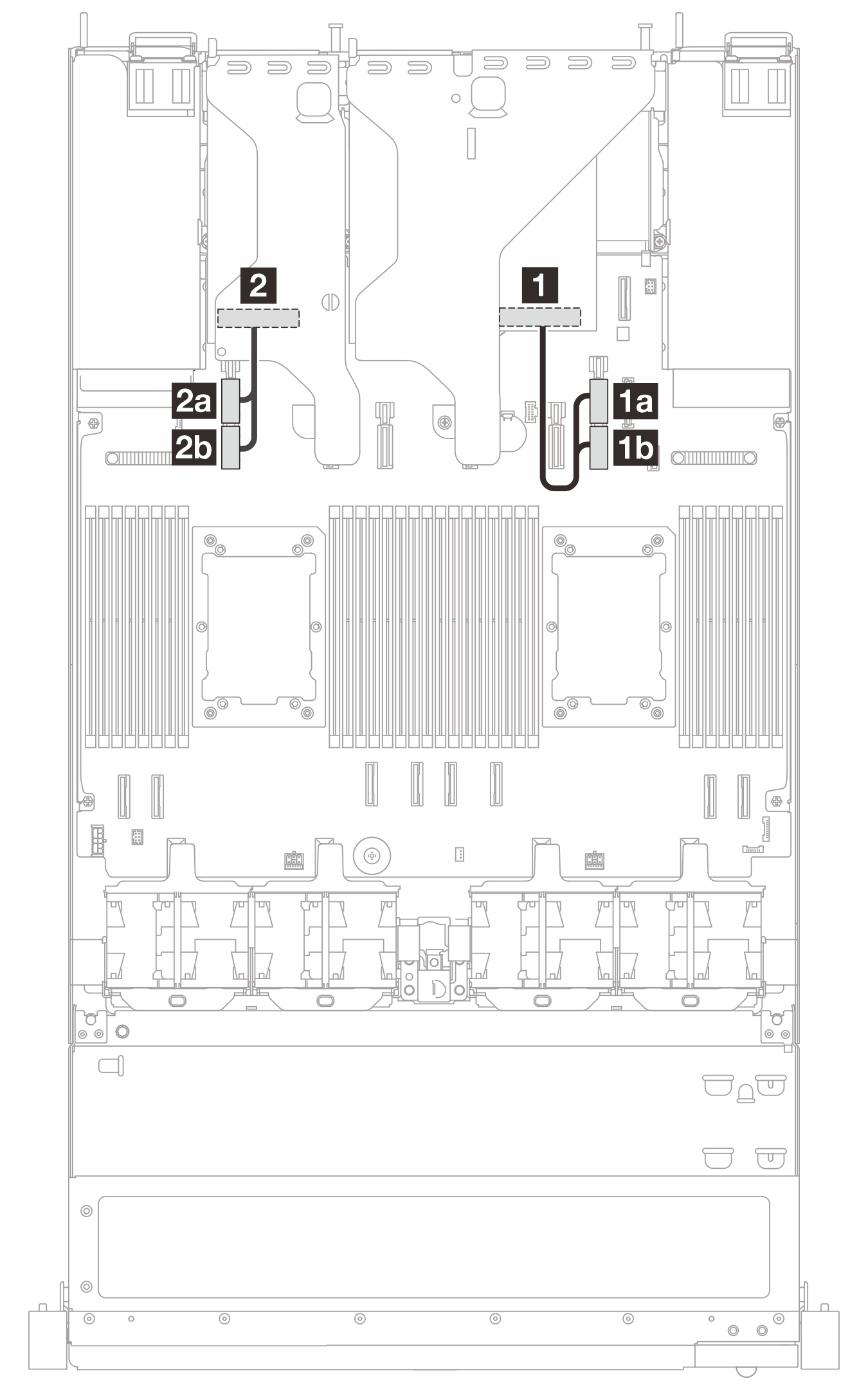

表 2. 兩個處理器和兩個 ConnectX-8 配接卡

機箱	EDSFF 機箱	10x2.5 吋機箱
擴充卡托架	FH + LP 4X1T	FH + LP 4x2.5 吋 SAS/SATA/NVMe 8x2.5 吋 SAS/SATA 8xU.3 AnyBay 10x2.5 吋 SAS/SATA
纜線	1 從插槽 1 到 PCIe 9A/9B 2 從插槽 3 到 PCIe 15A/15B
