Compute Complex Neptune Core Module を搭載したサーバー

このセクションでは、Compute Complex Neptune Core Module が取り付けられている場合の ConnectX-8 InfiniBand アダプターのケーブル配線について説明します。

• 表 1: サーバーは 2 個のプロセッサーと 1 個の ConnectX-8 アダプターを搭載しています。

• 表 2: サーバーは 2 個のプロセッサーと 2 個の ConnectX-8 アダプターを搭載しています。

注

• LP: ロー・プロファイル

• FH: フルハイト

表 1. 2 個のプロセッサーと 1 個の ConnectX-8 アダプター

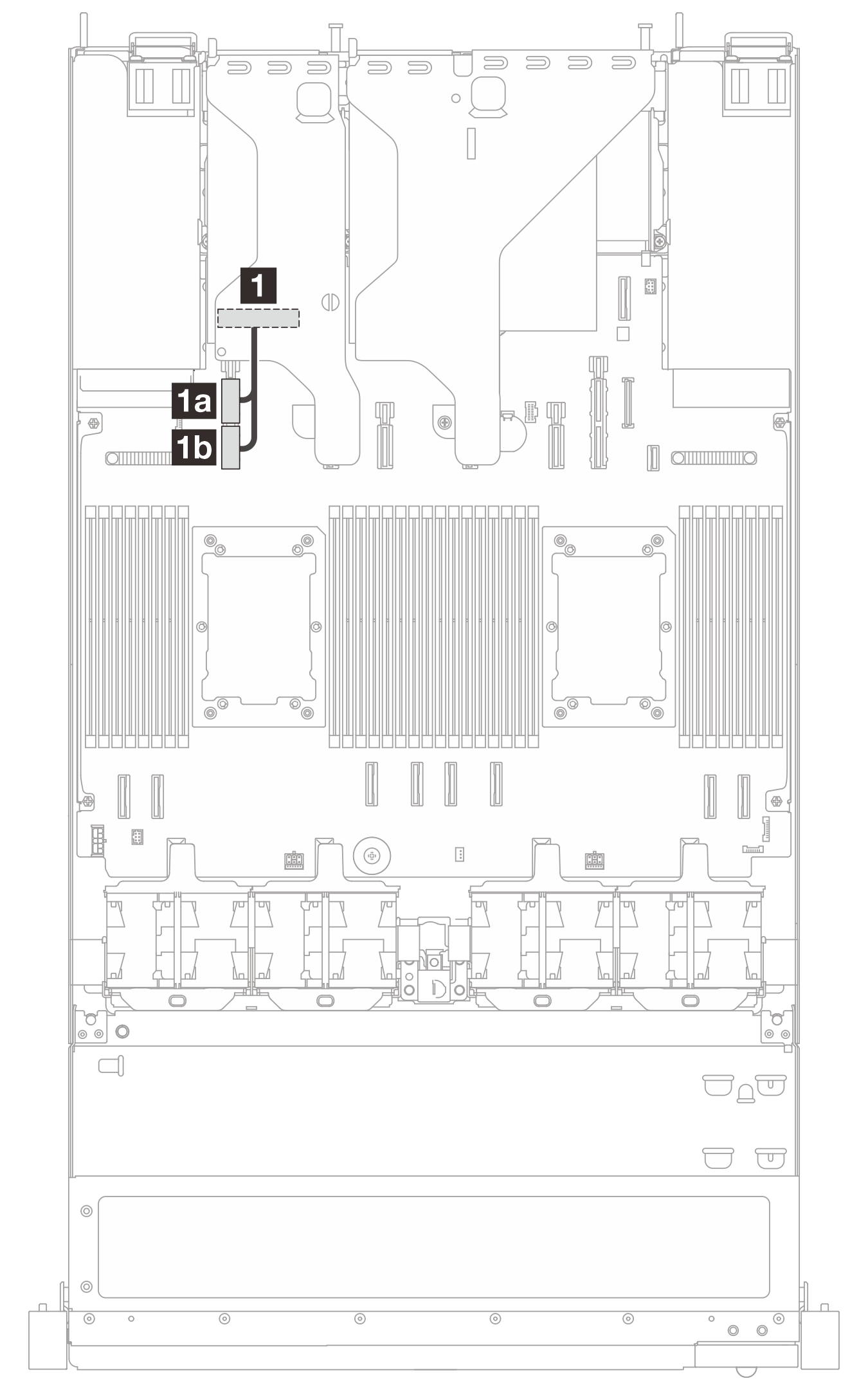

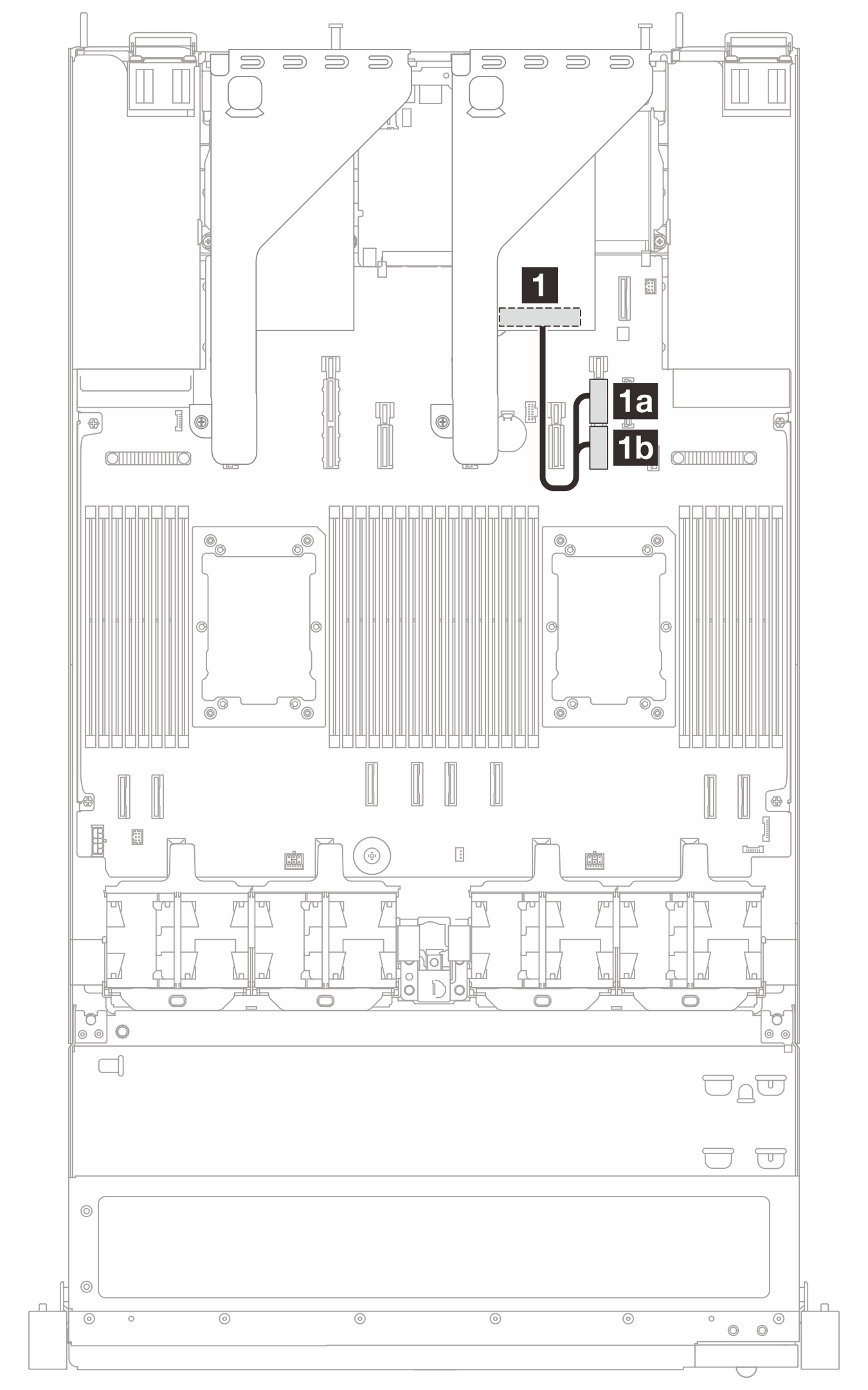

始点 スロット 3 終点 PCIe 15A/15B	始点 スロット 1 終点 PCIe 9A/9B

シャーシ	ライザー・ブラケット	始点	終点
EDSFF シャーシ	LP: 8X1T	スロット 3	1a PCIe 15A 1b PCIe 15B
	FH: 8X1T + 前面 M.2 ドライブ	スロット 1	1a PCIe 9A 1b PCIe 9B
10x2.5 インチ・シャーシ	FH: 8x2.5 インチ NVMe 10xU.3 AnyBay	スロット 1	1a PCIe 9A 1b PCIe 9B

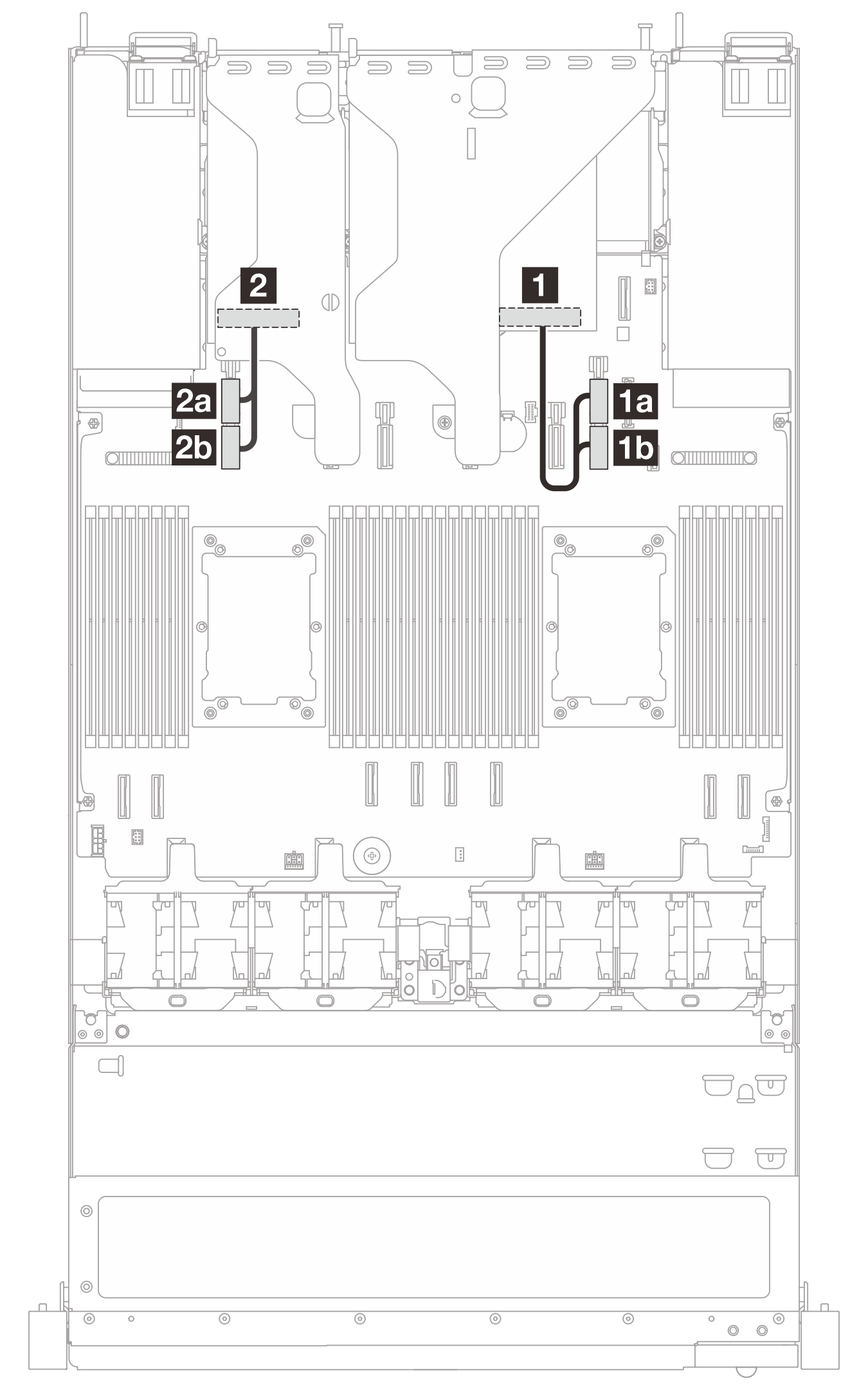

表 2. 2 個のプロセッサーと 2 個の ConnectX-8 アダプター

シャーシ	EDSFF シャーシ	10x2.5 インチ・シャーシ
ライザー・ブラケット	FH + LP 4X1T	FH + LP 4x2.5 インチ SAS/SATA/NVMe 8x2.5 インチ SAS/SATA 8xU.3 AnyBay 10x2.5 インチ SAS/SATA
ケーブル	1 始点 スロット 1 終点 PCIe 9A/9B 2 始点 スロット 3 終点 PCIe 15A/15B
