เซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module

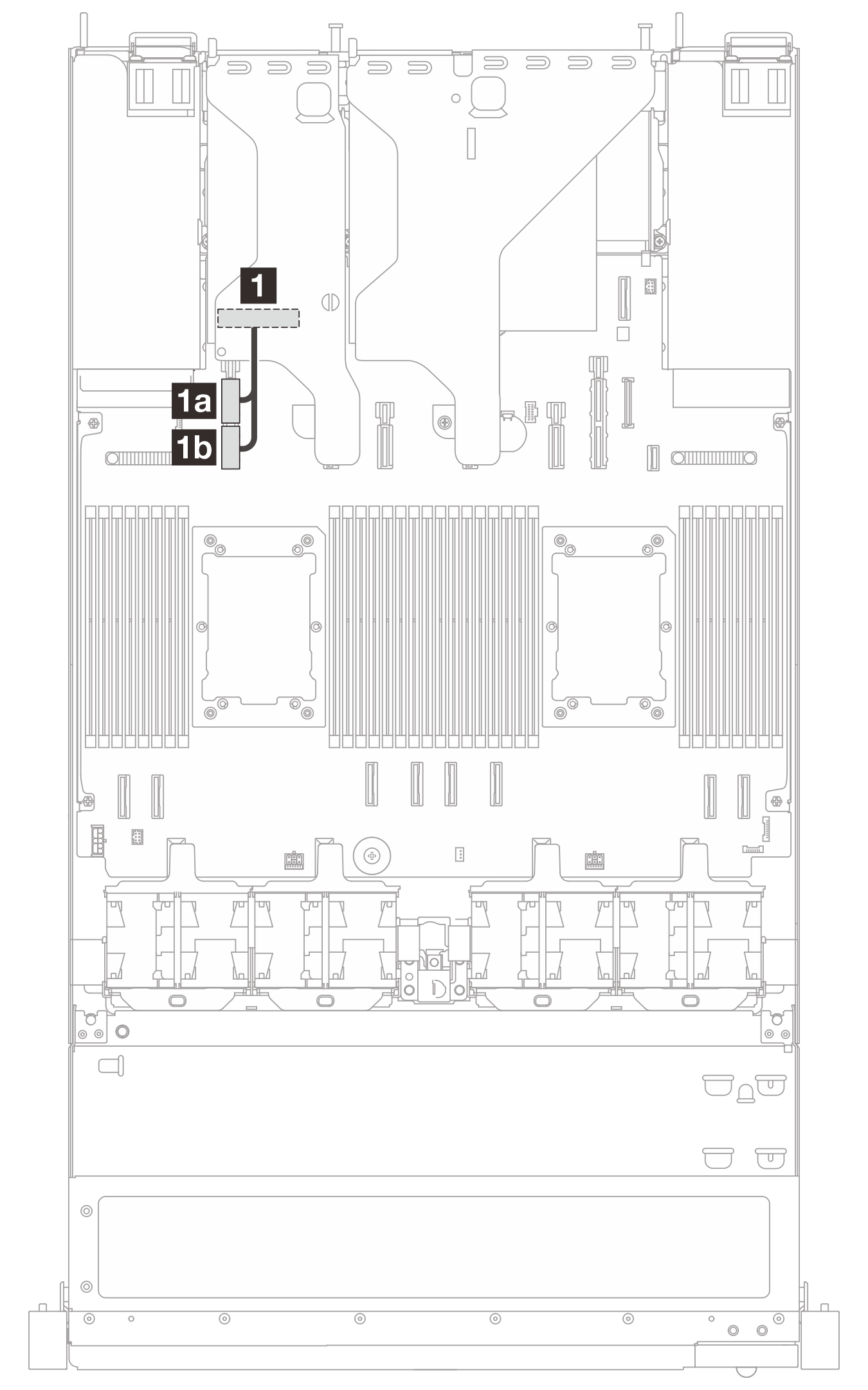

ส่วนนี้จะแสดงข้อมูลการเดินสายสำหรับอะแดปเตอร์ ConnectX-8 InfiniBand เมื่อติดตั้ง Compute Complex Neptune Core Module

  • ตารางที่ 1: เซิร์ฟเวอร์มีการติดตั้งโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว

  • ตารางที่ 2: เซิร์ฟเวอร์มีการติดตั้งโปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 สองตัว

หมายเหตุ

  • LP: แบบต่ำ

  • FH: แบบเต็มความสูง

ตารางที่ 1. โปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 หนึ่งตัว
จาก ช่องเสียบ 3 ถึง PCIe 15A/15Bจาก ช่องเสียบ 1 ถึง PCIe 9A/9B
ตัวเครื่องโครงยึดตัวยกจากไปยัง
ตัวเครื่อง EDSFFLP: 8X1T

ช่องเสียบที่ 3

1a PCIe 15A 1b PCIe 15B
FH: 8X1T + ไดรฟ์ M.2 ด้านหน้า

ช่องเสียบที่ 1

1a PCIe 9A 1b PCIe 9B
ตัวเครื่อง ขนาด 2.5 นิ้ว 10 ช่องFH:

  • NVMe ขนาด 2.5 นิ้ว 8 ช่อง

  • AnyBay U.3 10 ช่อง

ช่องเสียบที่ 1

1a PCIe 9A 1b PCIe 9B
ตารางที่ 2. โปรเซสเซอร์สองตัวและอะแดปเตอร์ ConnectX-8 สองตัว
ตัวเครื่องตัวเครื่อง EDSFFตัวเครื่อง ขนาด 2.5 นิ้ว 10 ช่อง
โครงยึดตัวยกFH + LP

  • 4X1T

FH + LP

  • SAS/SATA/NVMe ขนาด 2.5 นิ้ว 4 ชุด

  • SAS/SATA ขนาด 2.5 นิ้ว 8 ชุด

  • AnyBay U.3 8 ชุด

  • SAS/SATA ขนาด 2.5 นิ้ว 10 ชุด

สาย

1 จาก ช่องเสียบ 1 ถึง PCIe 9A/9B

2 จาก ช่องเสียบ 3 ถึง PCIe 15A/15B
