Модули питания флэш-памяти RAID
В этом разделе содержится информация о прокладке кабелей для модулей питания флэш-памяти RAID.
Расположение модулей питания флэш-памяти RAID
Воспользуйтесь рисунками и таблицей ниже, чтобы найдите модули питания флэш-памяти RAID.
Рис. 1. Модули питания флэш-памяти RAID на раме
| Расположение | Сценарий |
|---|---|
| 1 Модуль питания флэш-памяти RAID на раме | 2,5-дюймовая рама со стандартным радиатором или радиатором повышенной мощности |
| 2 Модуль питания флэш-памяти RAID на дефлекторе | 2,5-дюймовая или 3,5-дюймовая рама со стандартным радиатором |
| 3 Модуль питания флэш-памяти RAID в гнезде 3 |
|
Прокладка кабелей модулей питания флэш-памяти RAID
На следующих рисунках показана прокладка кабелей модулей питания флэш-памяти RAID в различных местах.
| 1 В раме | |
|---|---|

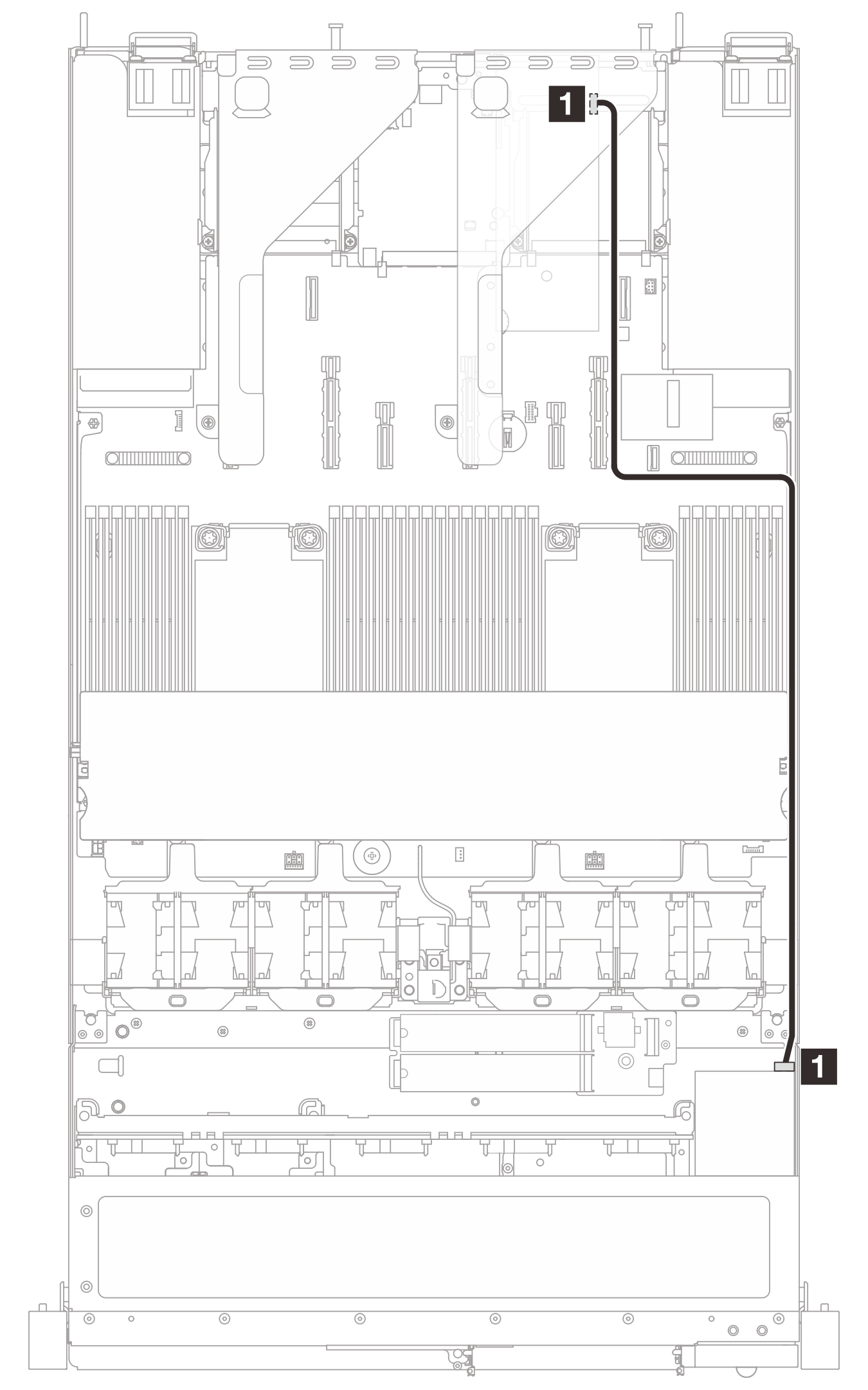

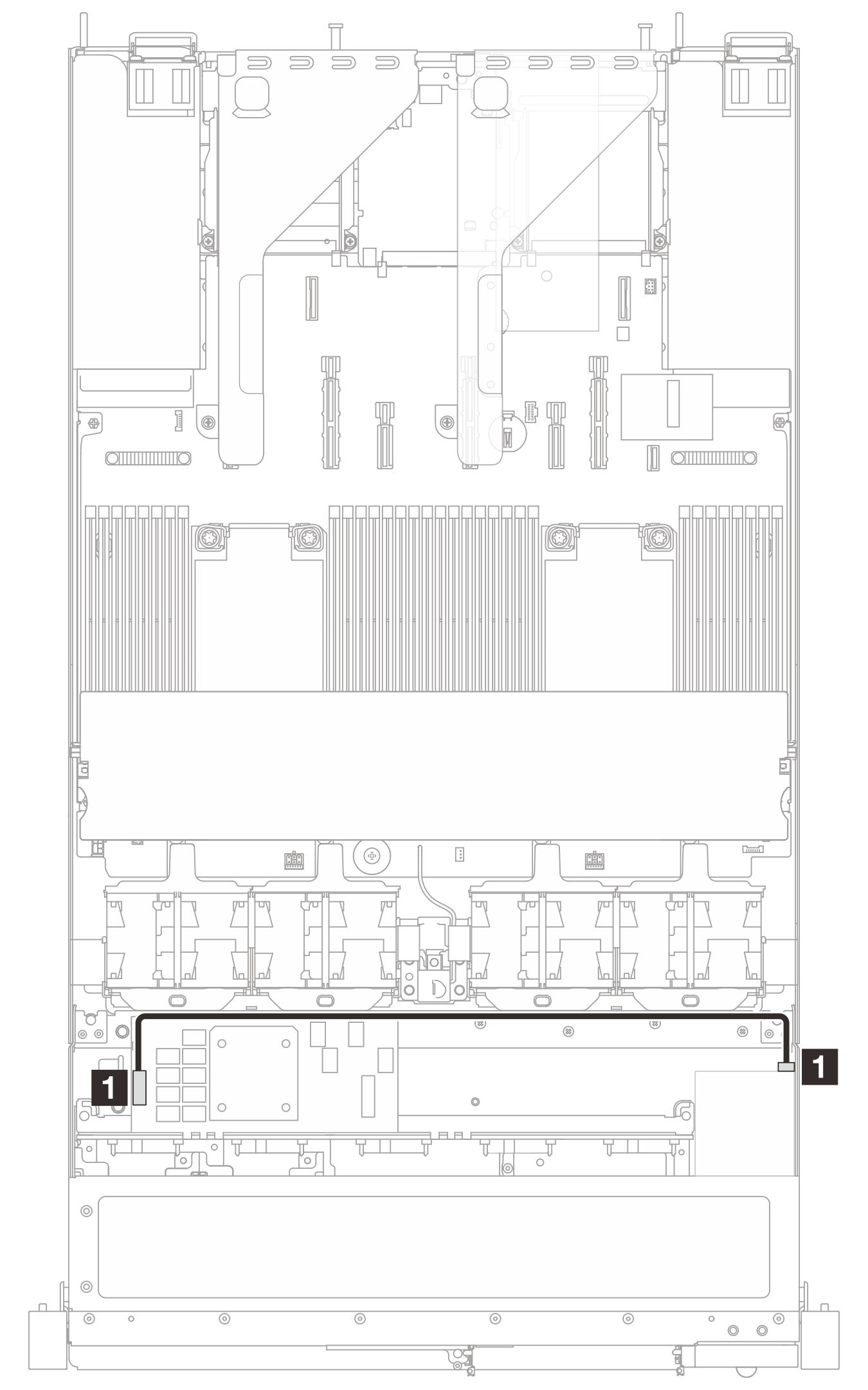

Рис. 2. Питание флэш-памяти адаптеров RAID/HBA SFF  | Рис. 3. Питание флэш-памяти адаптеров RAID CFF  |
| 2 На дефлекторе | 3 В гнезде 3 |
|---|---|

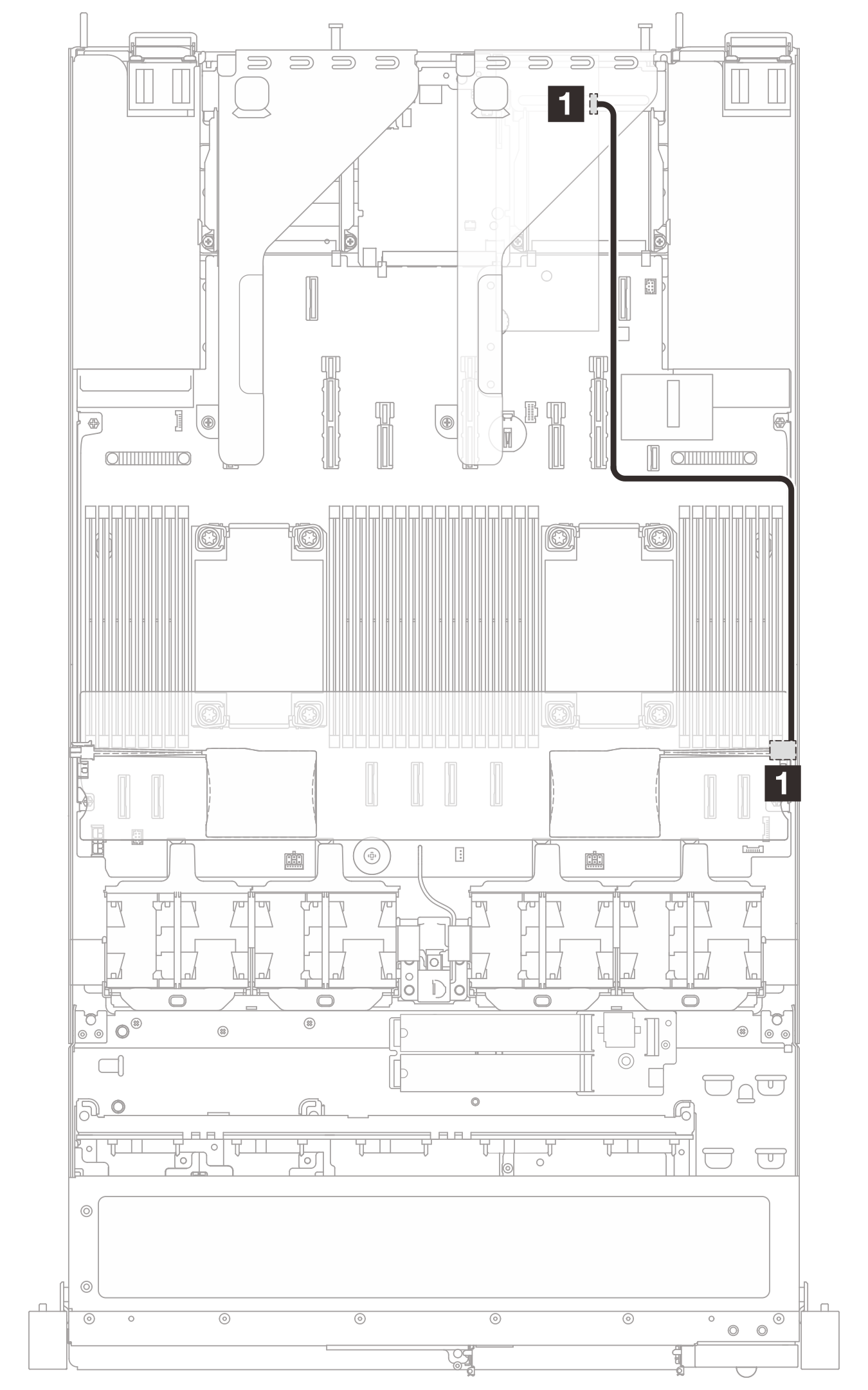

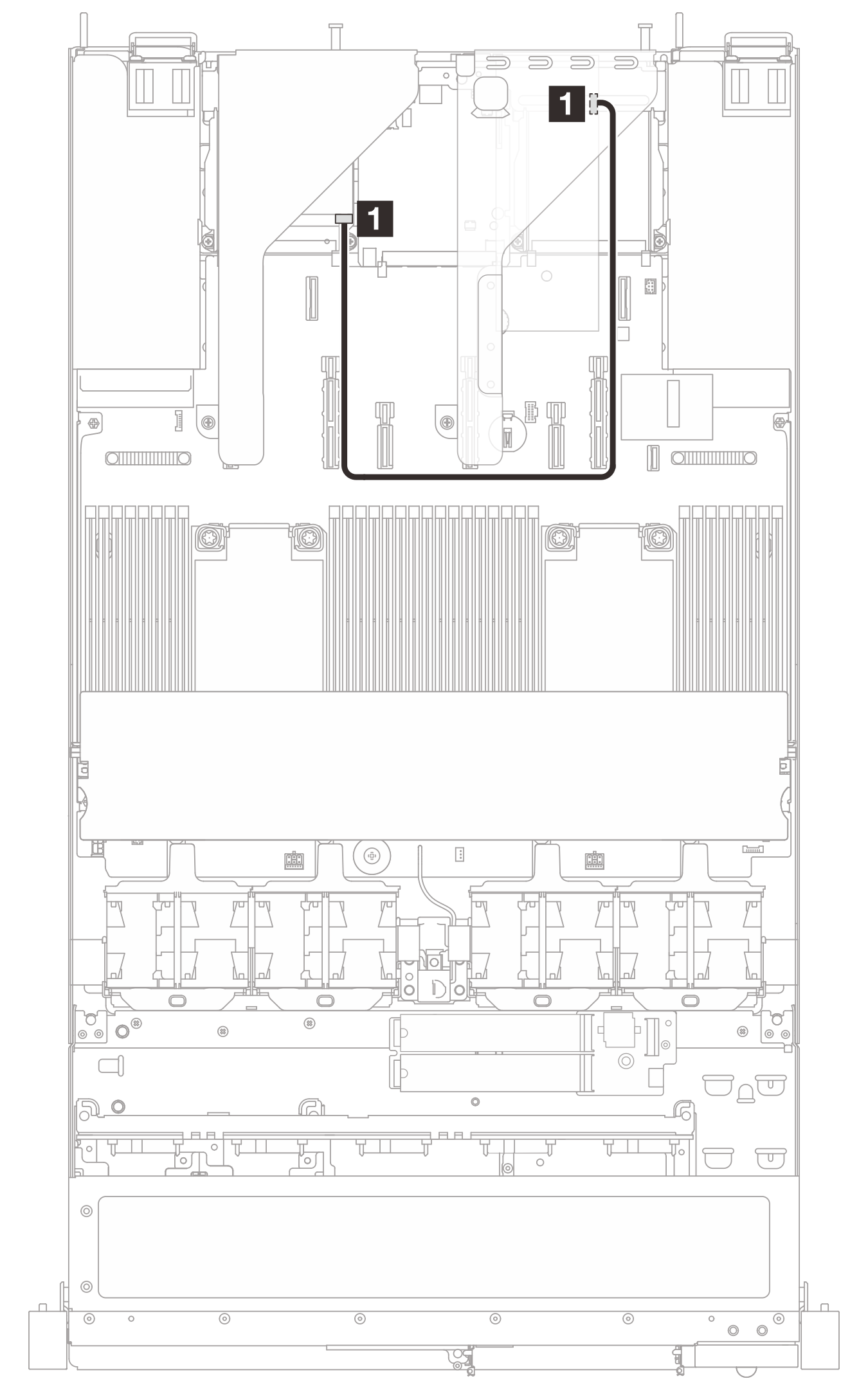

Рис. 4. Питание флэш-памяти адаптеров RAID/HBA SFF  | Рис. 5. Питание флэш-памяти адаптеров RAID/HBA SFF  |
| От | До |
| 1 2 3 Модуль питания флэш-памяти RAID | 1 2 3 Порт питания флэш-памяти RAID на адаптере RAID/HBA |
