Адаптер RAID CFF
В этом разделе содержатся сведения по прокладке кабелей питания и кабелей сигнальных входов для адаптеров RAID CFF.
Прокладка кабелей для адаптеров RAID CFF
Сведения о расположении разъемов на адаптерах RAID CFF и процессорной плате см. в разделах Разъемы адаптера RAID и HBA и Разъемы блока материнской платы для прокладки кабелей.
Прокладка кабелей для адаптеров RAID Gen 4 CFF

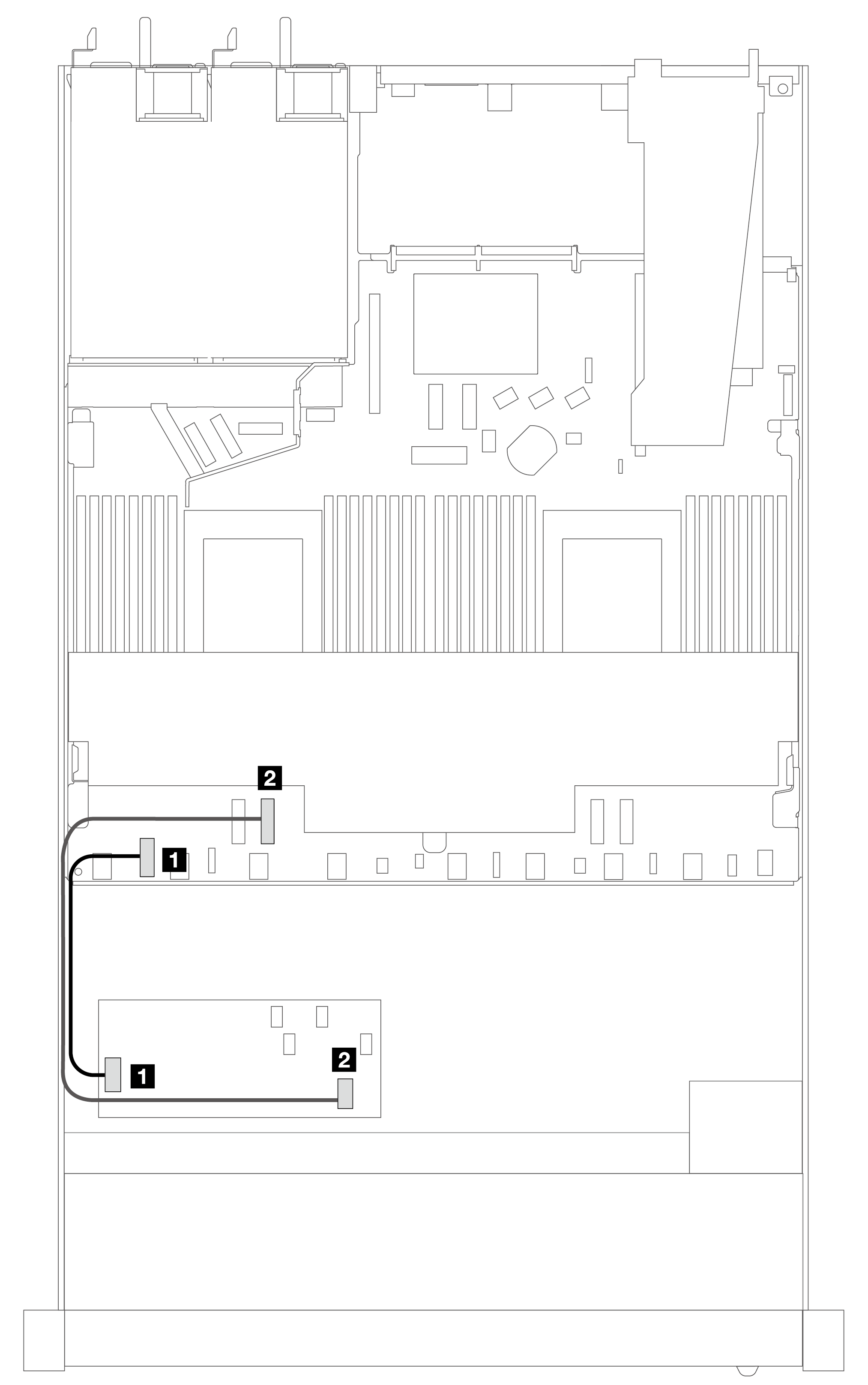

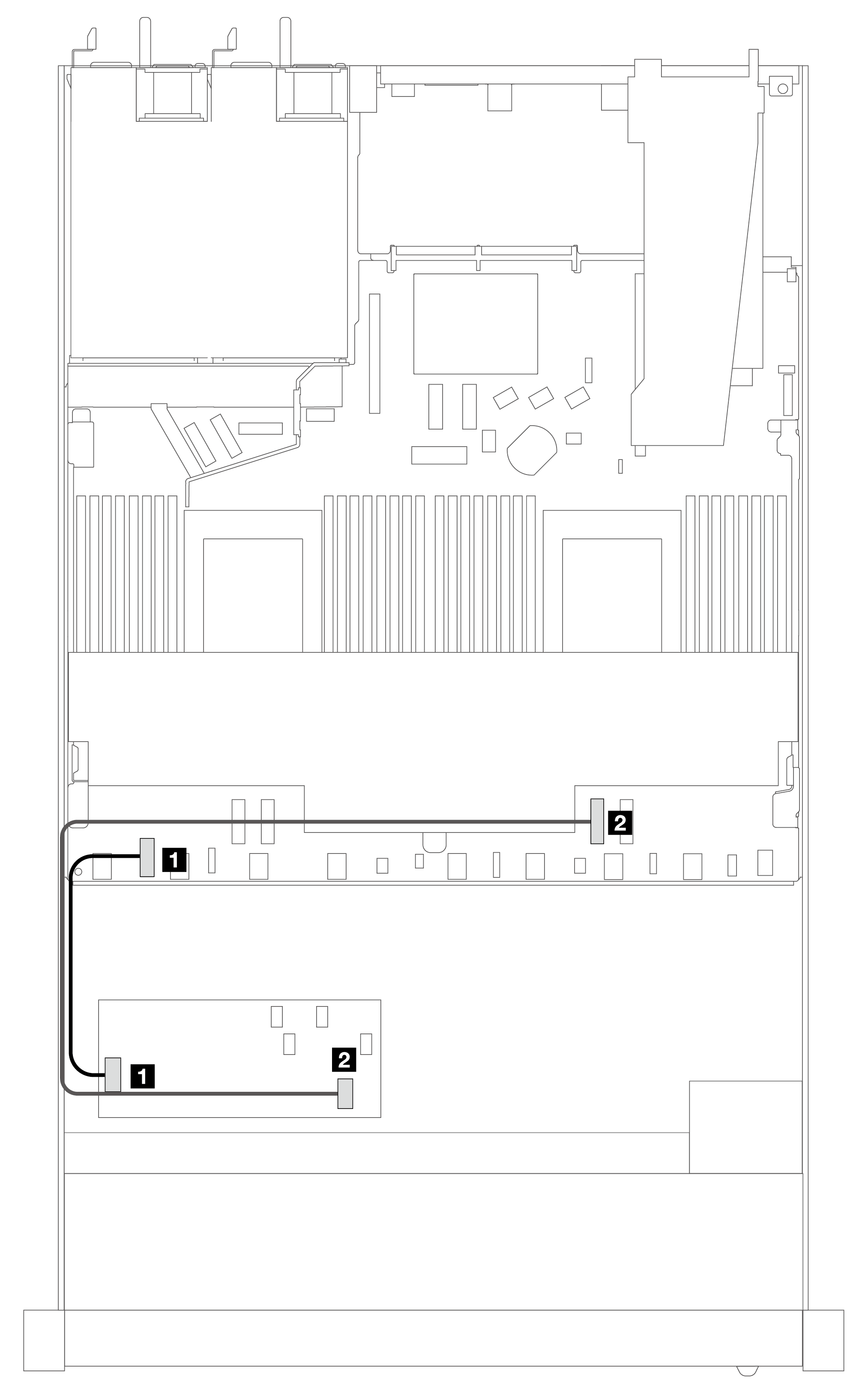

Рис. 1. Прокладка кабелей адаптера RAID Gen 4 CFF при двух установленных процессорах  | Рис. 2. Прокладка кабелей адаптера RAID Gen 4 CFF при одном установленном процессоре  | ||
| От | До | От | До |
| 1 Питание | 1 Внутренний разъем питания RAID | 1 Питание | 1 Внутренний разъем питания RAID |
| 2 Вход MB | 2 PCIe 3 | 2 Вход MB | 2 PCIe 2 |
Прокладка кабелей для адаптеров RAID Gen 3 CFF

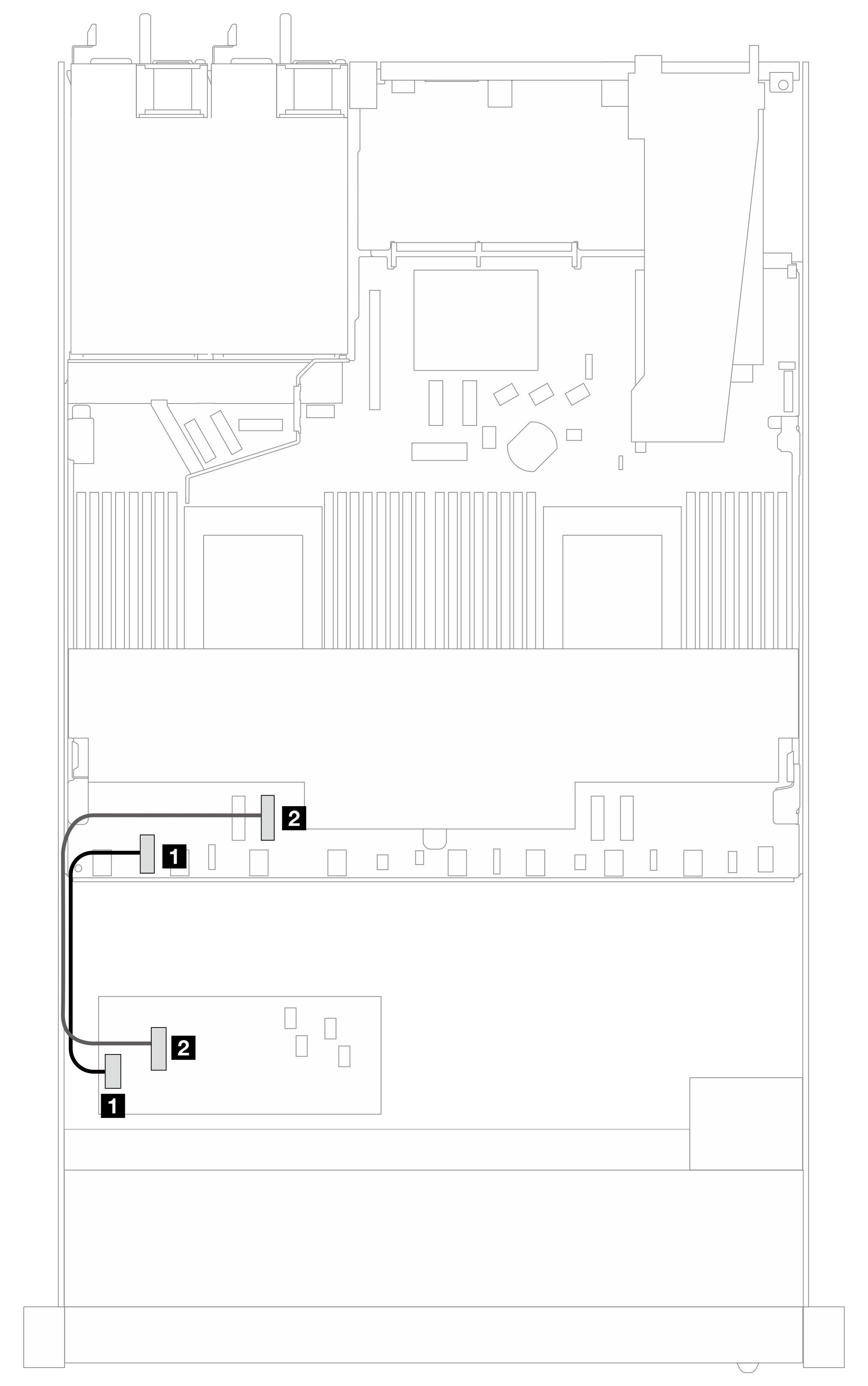

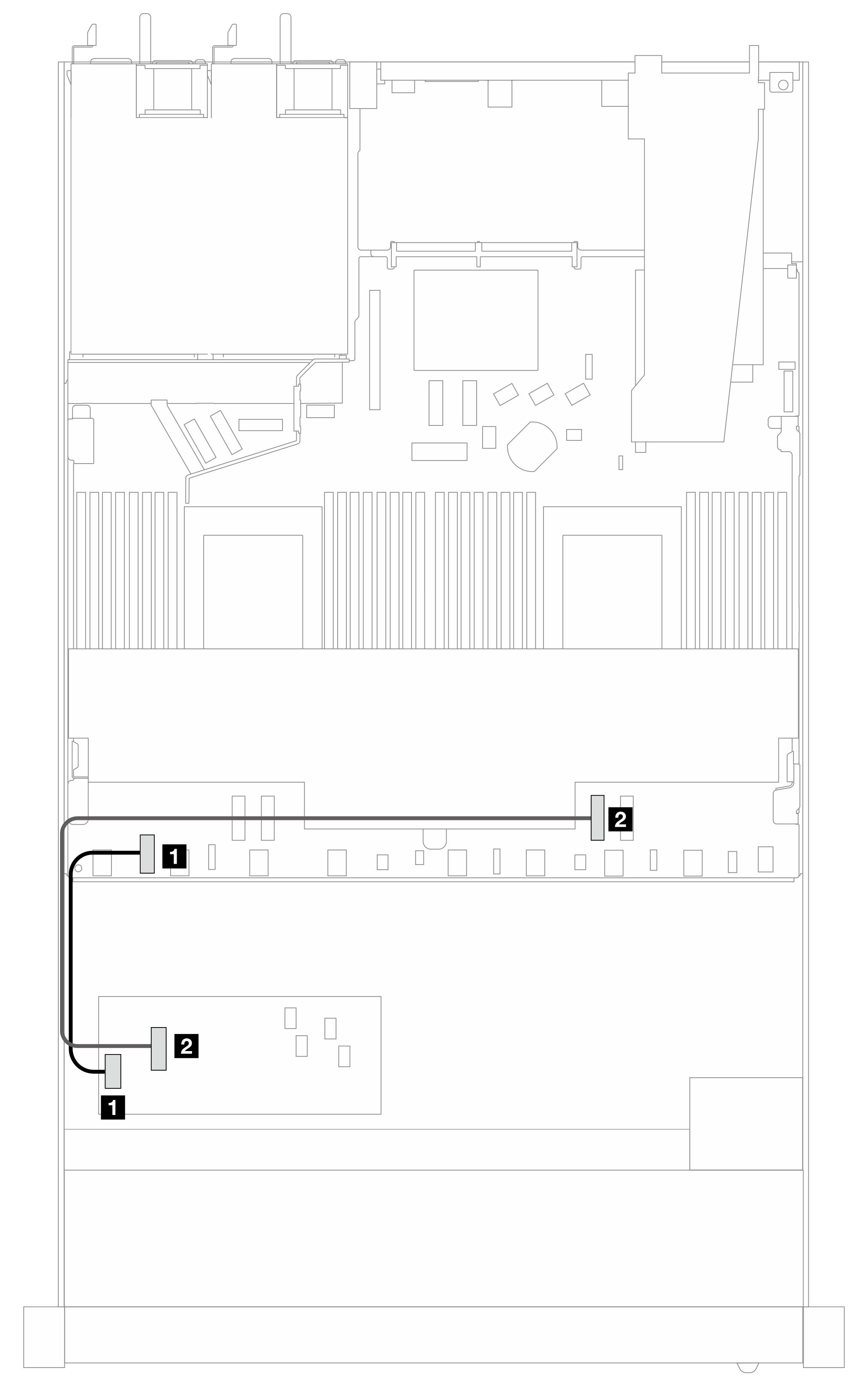

Рис. 3. Прокладка кабелей адаптера RAID Gen 3 CFF при двух установленных процессорах  | Рис. 4. Прокладка кабелей адаптера RAID Gen 3 CFF при одном установленном процессоре  | ||
| От | До | От | До |
| 1 Питание | 1 Внутренний разъем питания RAID | 1 Питание | 1 Внутренний разъем питания RAID |
| 2 Вход MB | 2 PCIe 3 | 2 Вход MB | 2 PCIe 2 |
Прим.
Если на сервере установлены четыре 2,5-дюймовых диска NVMe с двумя процессорами, разъем «Вход MB» на адаптере RAID CFF подключается к разъему PCIe 2 на процессорной плате.
