Adaptador RAID CFF
Utilice la sección para comprender la disposición de los cables de alimentación y de señal para los adaptadores RAID CFF.
Disposición de los cables para los adaptadores RAID CFF
Para conocer las ubicaciones de los conectores en los adaptadores RAID CFF y en la placa del procesador, consulte Conectores del adaptador RAID y HBA y Conectores del conjunto de la placa del sistema para la disposición de los cables para obtener más detalles.
Disposición de los cables para los adaptadores RAID CFF Gen 4

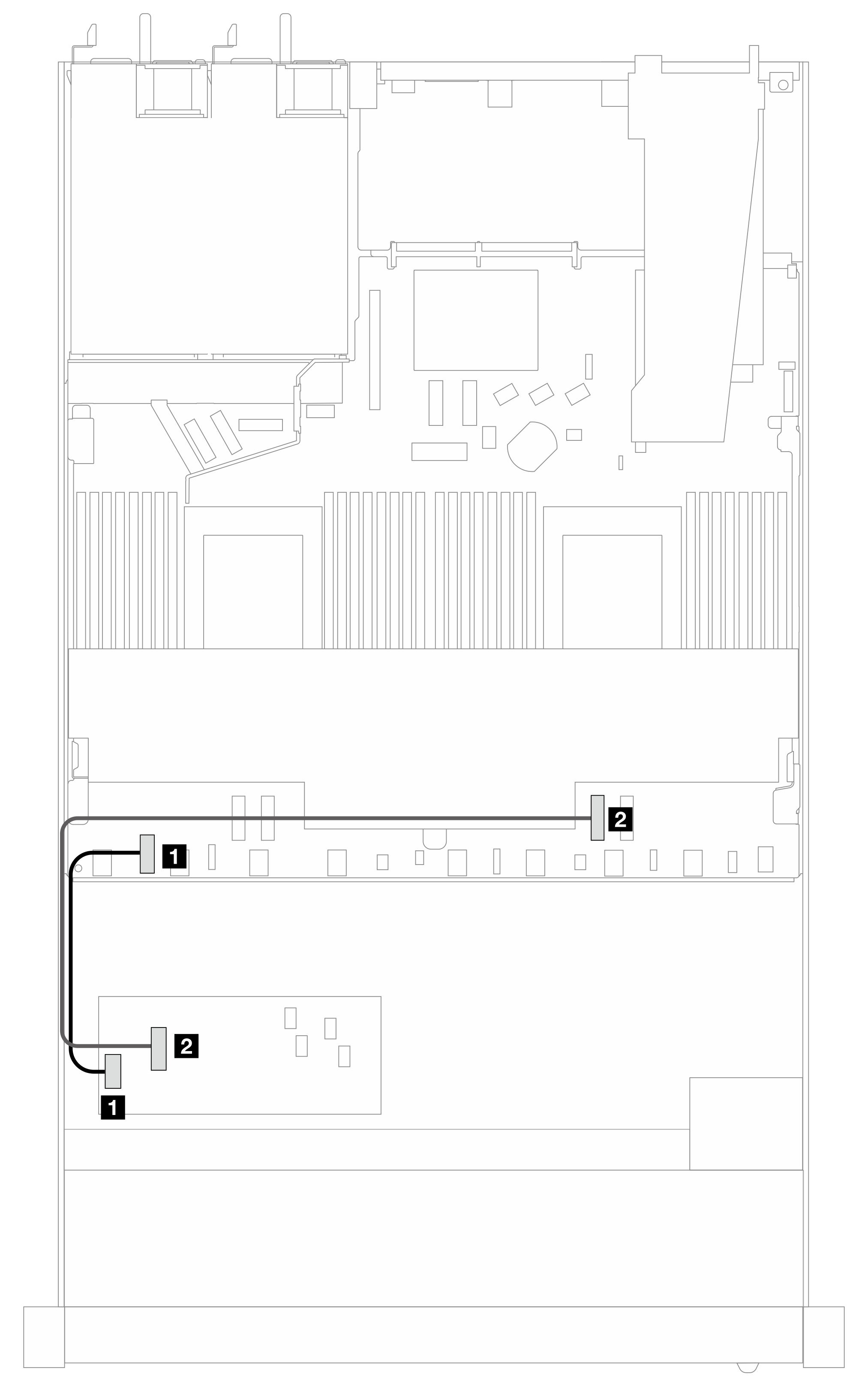

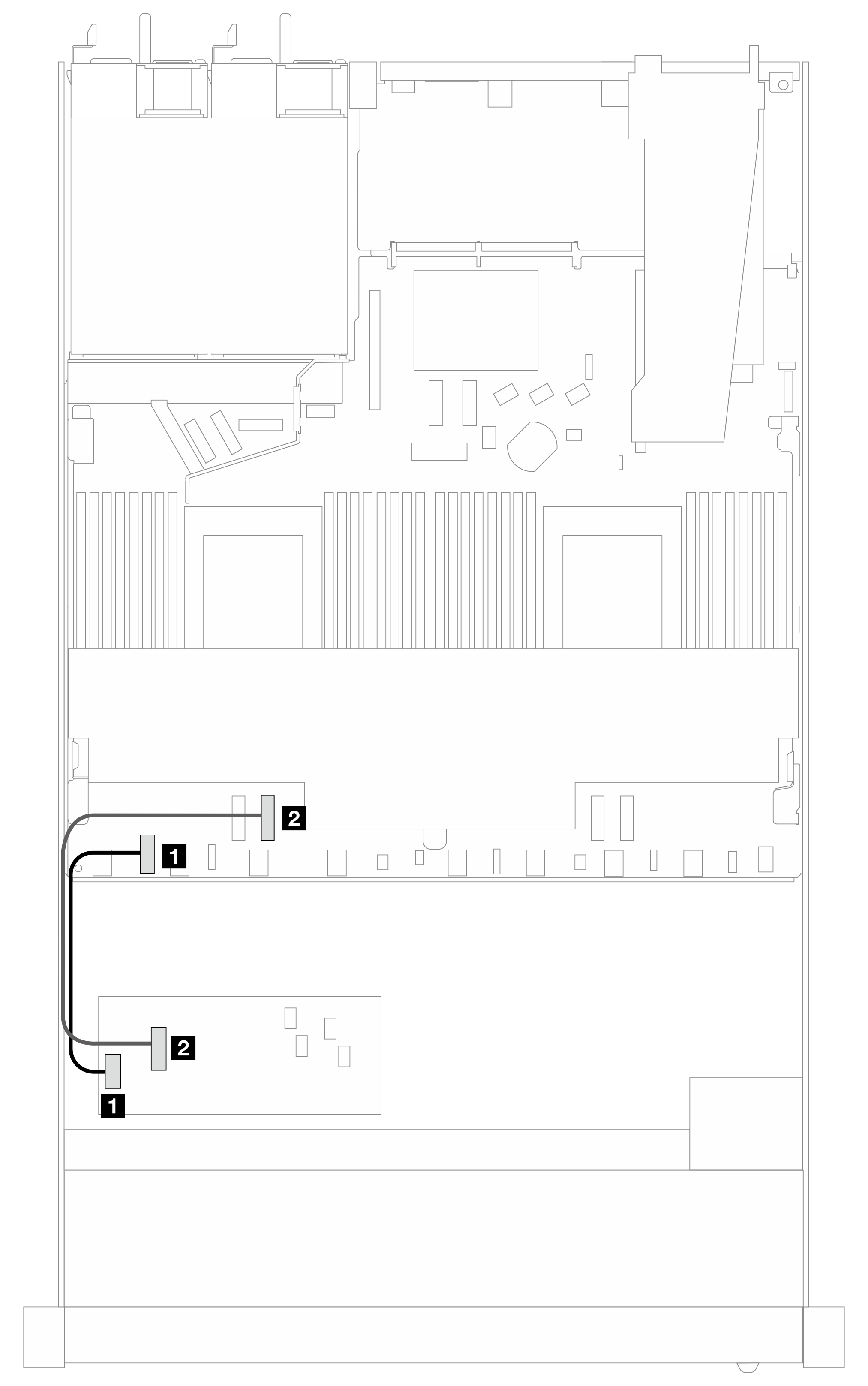

Figura 1. Disposición de los cables del adaptador RAID CFF Gen 4 con dos procesadores instalados  | Figura 2. Disposición de los cables del adaptador RAID CFF Gen 4 con un procesador instalado  | ||
| Desde | Hasta | Desde | Hasta |
| 1 Encendido | 1 Conector de alimentación RAID interno | 1 Encendido | 1 Conector de alimentación RAID interno |
| 2 Entrada de MB | 2 PCIe 3 | 2 Entrada de MB | 2 PCIe 2 |
Disposición de los cables para los adaptadores RAID CFF Gen 3

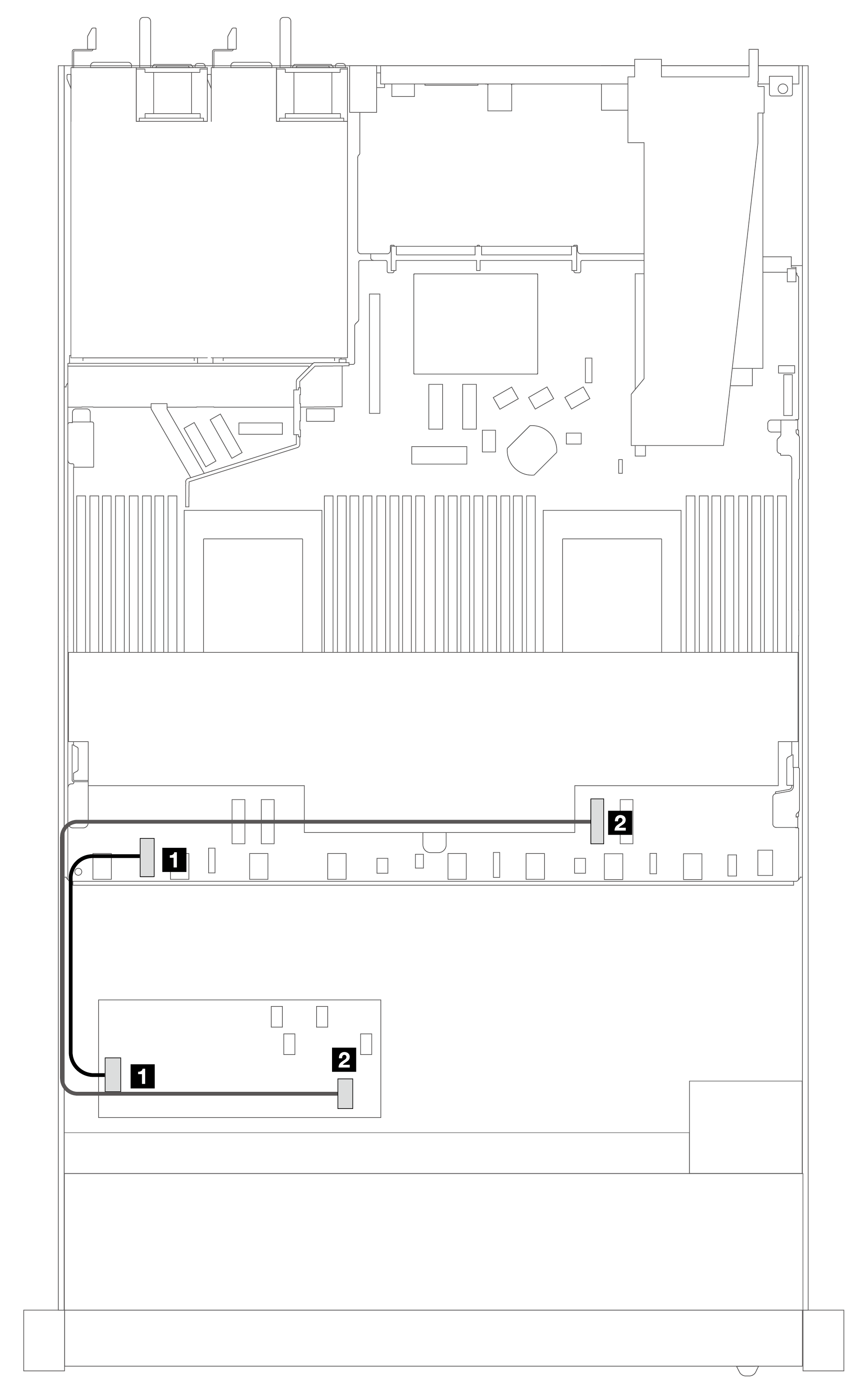

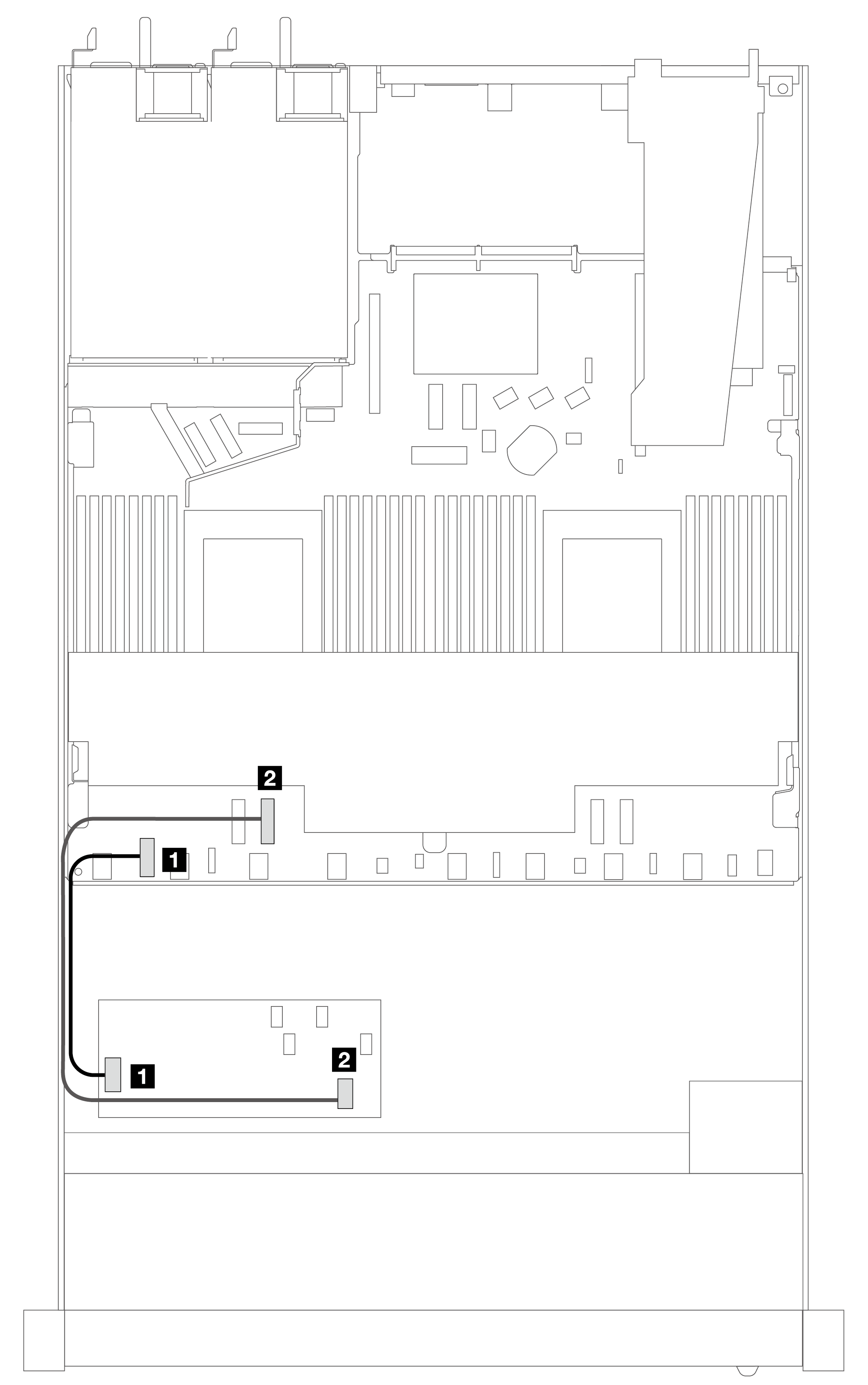

Figura 3. Disposición de los cables del adaptador RAID CFF Gen 3 con dos procesadores instalados  | Figura 4. Disposición de los cables del adaptador RAID CFF Gen 3 con un procesador instalado  | ||
| Desde | Hasta | Desde | Hasta |
| 1 Encendido | 1 Conector de alimentación RAID interno | 1 Encendido | 1 Conector de alimentación RAID interno |
| 2 Entrada de MB | 2 PCIe 3 | 2 Entrada de MB | 2 PCIe 2 |
Nota
Cuando el servidor está instalado con 4 unidades NVMe de 2,5 pulgadas con dos procesadores, el conector de “Entrada de MB” en los adaptadores RAID CFF se conecta con la PCIe 2 en la placa del procesador.
