Conectores del adaptador RAID y HBA

Las siguientes ilustraciones del adaptador son ejemplos tomados de la matriz del controlador de almacenamiento del servidor. Las ilustraciones podrían diferir ligeramente de los adaptadores físicos.

• Adaptadores RAID y HBA SFF

  • Un adaptador HBA SFF 8i Gen 3 (dos conectores de puerto)

  • Un adaptador RAID SFF 16i Gen 3 (cuatro conectores de puerto)

  • Un adaptador RAID SFF 8i Gen 4 (un conector de puerto)

• Adaptadores RAID CFF

  • Un adaptador RAID CFF 16i Gen 3 (cuatro conectores de puerto)

  • Un adaptador RAID CFF 16i Gen 4 (cuatro conectores de puerto)

Adaptadores RAID y HBA SFF​

Consulte esta sección para ubicar los conectores en los adaptadores RAID y HBA SFF.

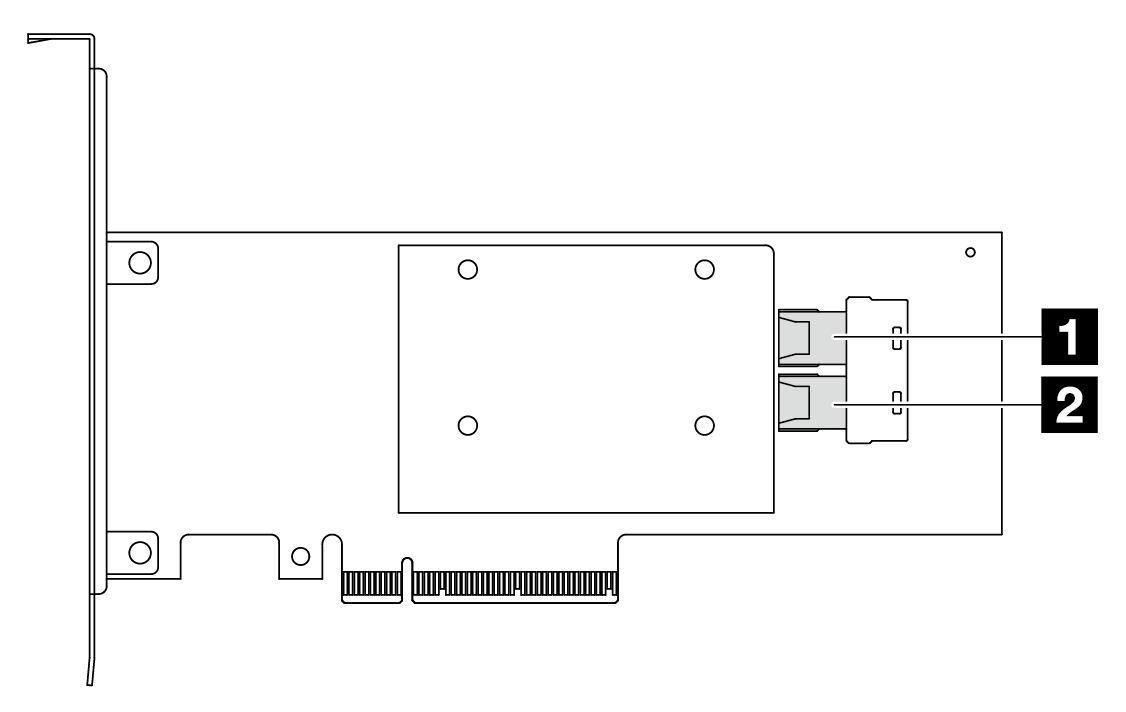

Figura 1. Un adaptador RAID/HBA SFF 8i Gen 3 (dos conectores de puerto)

• 1 C0
• 2 C1

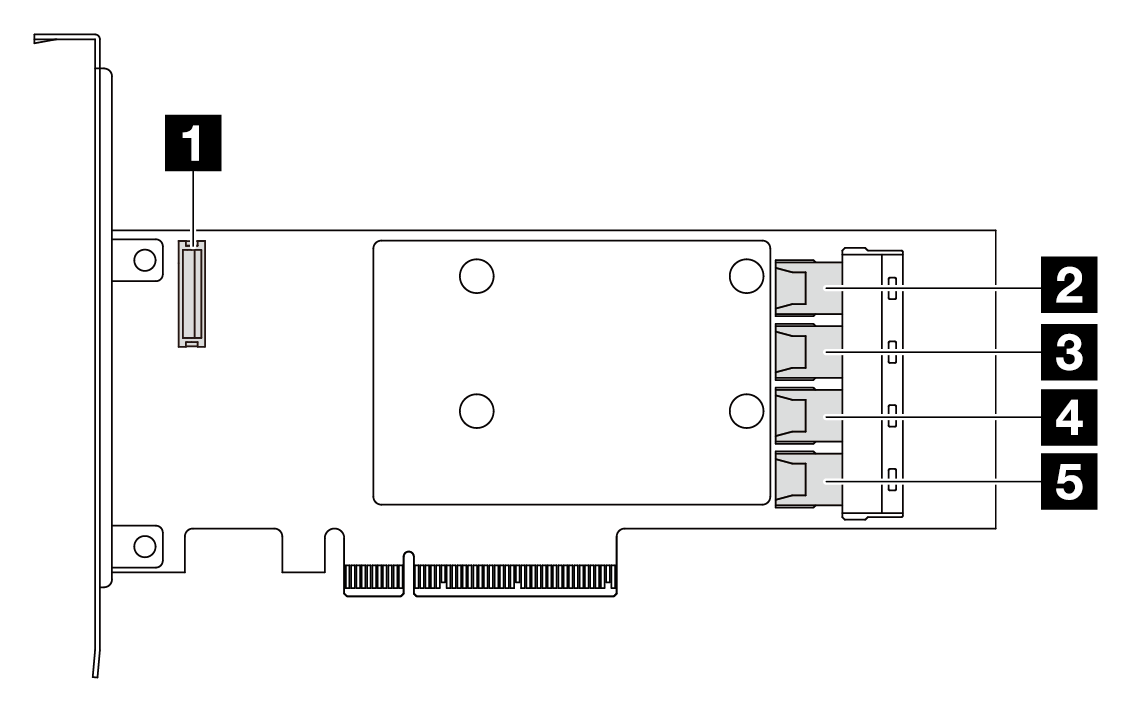

Figura 2. Un adaptador RAID/HBA SFF 16i Gen 3 (cuatro conectores de puerto)

• 1 Conector de módulo de alimentación flash RAID
• 2 C0
• 3 C1
• 4 C2
• 5 C3

Figura 3. Un adaptador RAID/HBA SFF 8i Gen 4 (un conector de puerto)

• 1 Conector de módulo de alimentación flash RAID
• 2 C0

Adaptadores RAID CFF​

Consulte esta sección para ubicar los conectores en los adaptadores RAID CFF.

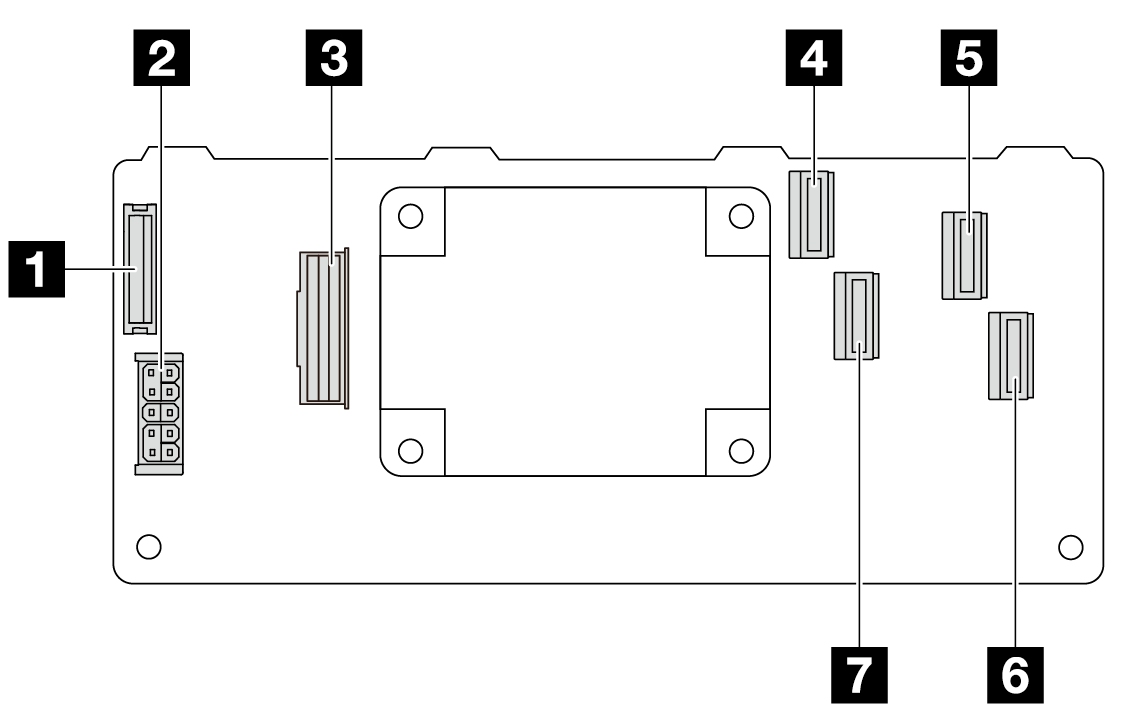

Figura 4. Un adaptador RAID CFF 16i Gen 3 (cuatro conectores de puerto)

• 1 Conector de módulo de alimentación flash RAID
• 2 Encendido
• 3 Conector de MB input
• 4 C0
• 5 C2
• 6 C3
• 7 C1

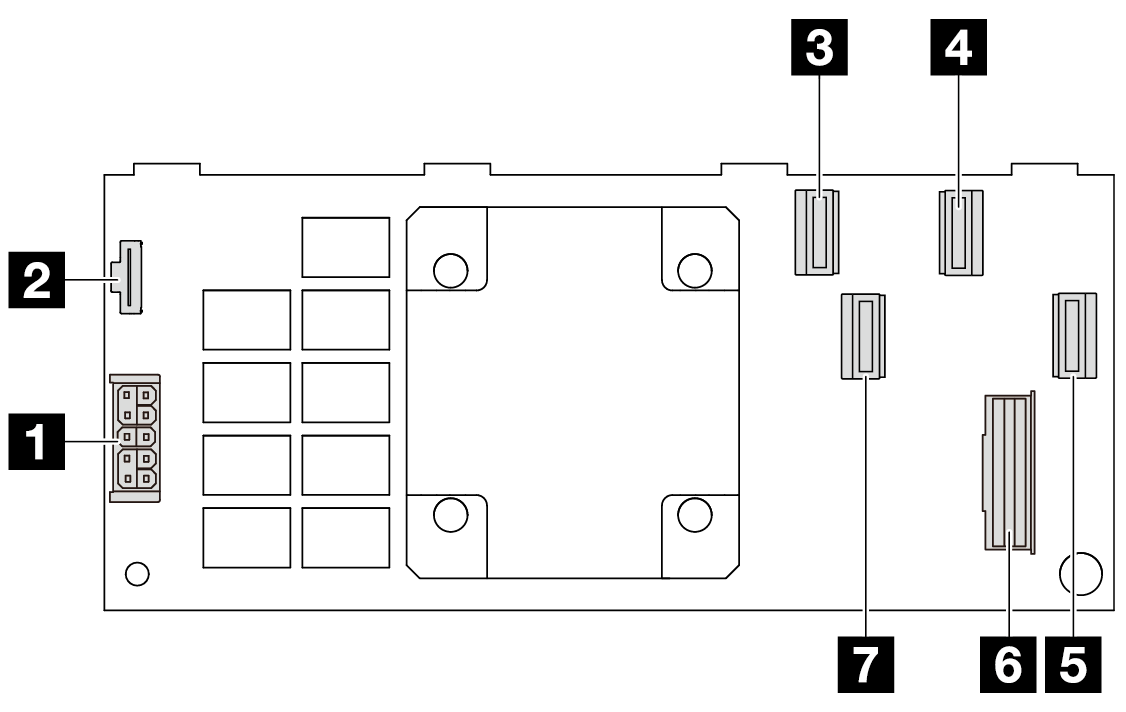

Figura 5. Un adaptador RAID CFF 16i Gen 4 (cuatro conectores de puerto)

• 1 Encendido
• 2 Conector de módulo de alimentación flash RAID
• 3 C0
• 4 C2
• 5 C3
• 6 Conector de MB input
• 7 C1
