Conectores do adaptador RAID e HBA

As ilustrações do adaptador a seguir são exemplos retirados da matriz do controlador de armazenamento do servidor. As ilustrações podem ser um pouco diferentes dos adaptadores físicos.

• Adaptadores RAID e HBA SFF

  • Um adaptador HBA Gen 3 8i SFF (dois conectores de porta)

  • Um adaptador RAID Gen 3 16i SFF (quatro conectores de porta)

  • Um adaptador RAID Gen 4 8i SFF (um conector de porta)

• Adaptadores RAID CFF

  • Um adaptador RAID Gen 3 16i CFF (quatro conectores de porta)

  • Um adaptador RAID Gen 4 16i CFF (quatro conectores de porta)

Adaptadores RAID e HBA SFF​

Consulte esta seção para localizar os conectores nos adaptadores RAID e HBA SFF.

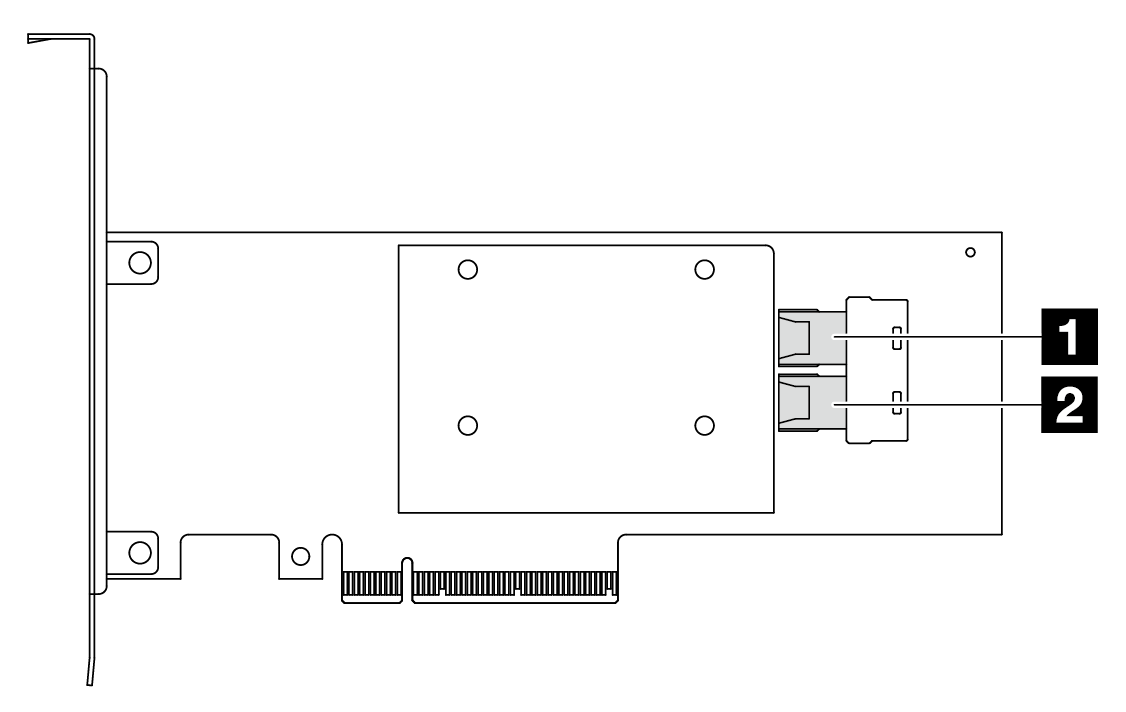

Figura 1. Um adaptador RAID/HBA Gen 3 8i SFF (dois conectores de porta)

• 1 C0
• 2 C1

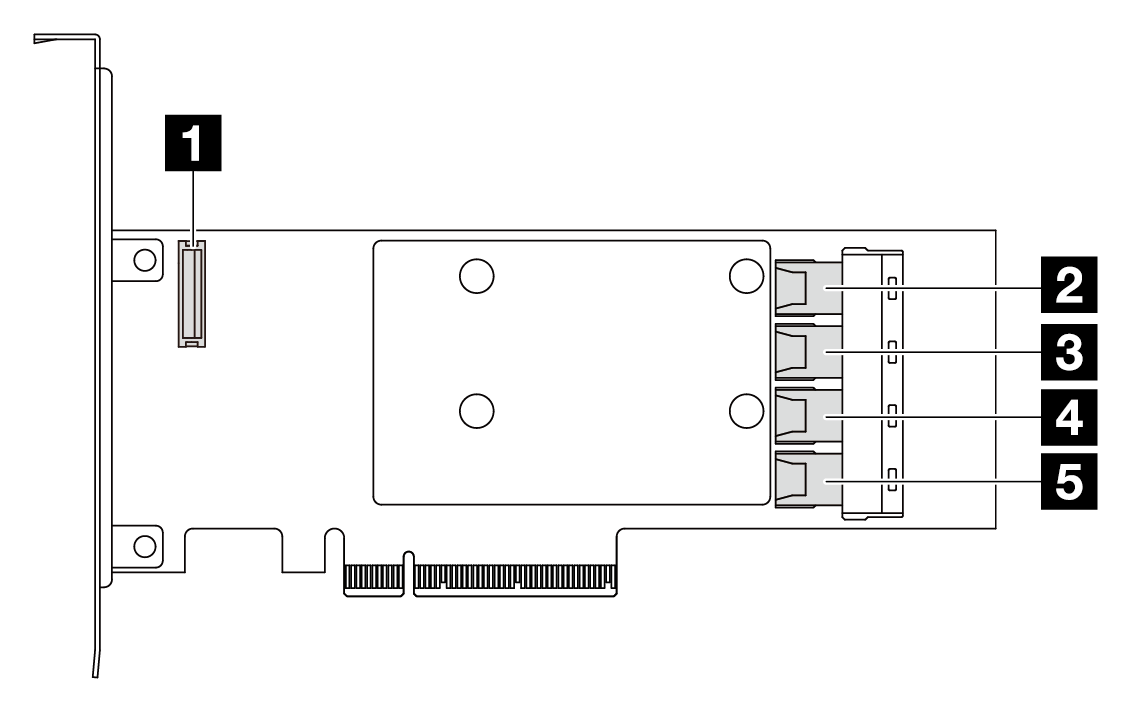

Figura 2. Um adaptador RAID/HBA Gen 3 16i SFF (quatro conectores de porta)

• 1 Conector do módulo de energia flash RAID
• 2 C0
• 3 C1
• 4 C2
• 5 C3

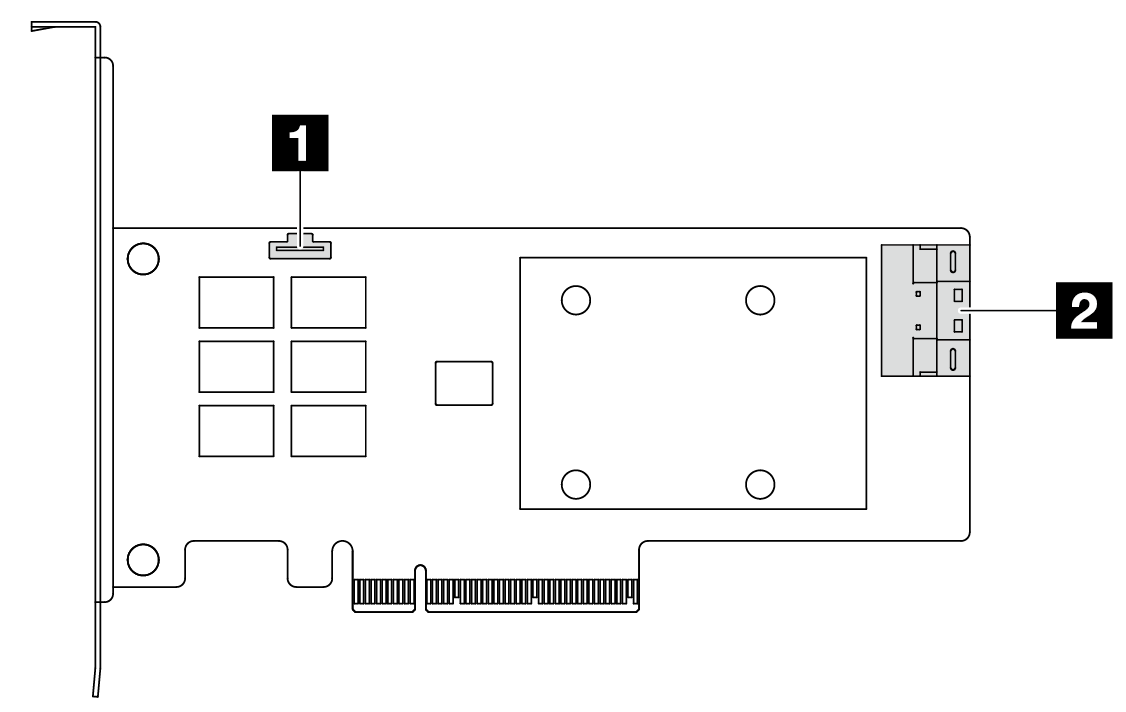

Figura 3. Um adaptador RAID/HBA Gen 4 8i SFF (um conector de porta)

• 1 Conector do módulo de energia flash RAID
• 2 C0

Adaptadores RAID CFF​

Consulte esta seção para localizar os conectores nos adaptadores RAID CFF.

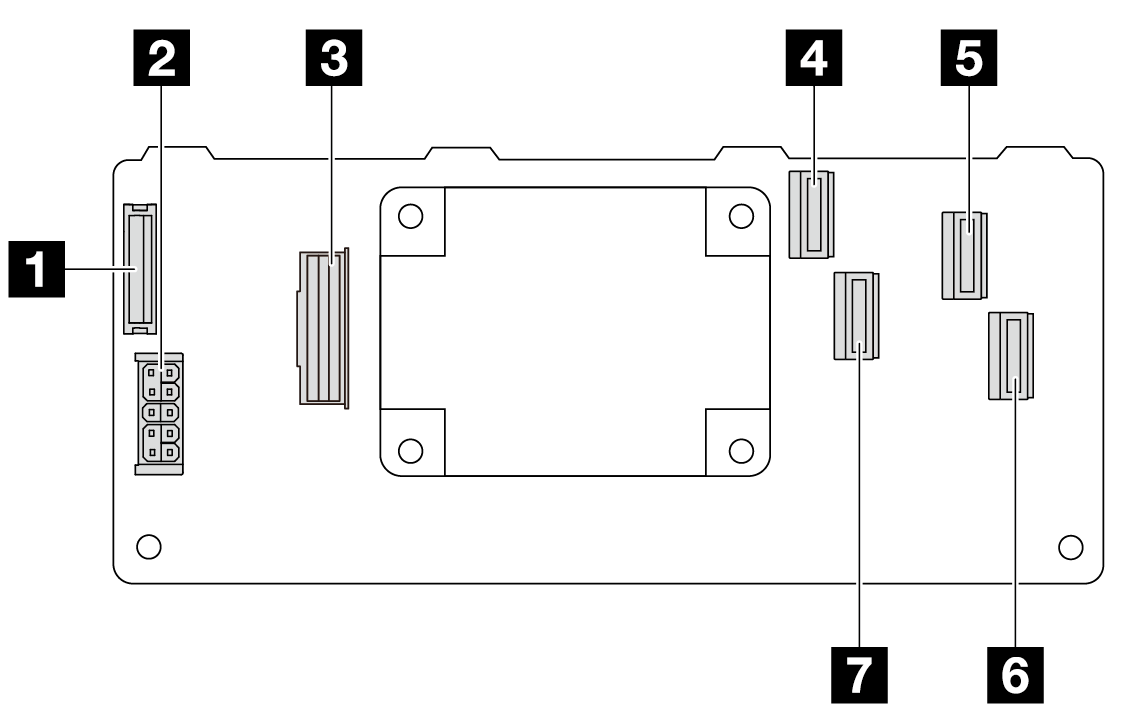

Figura 4. Um adaptador RAID Gen 3 16i CFF (quatro conectores de porta)

• 1 Conector do módulo de energia flash RAID
• 2 Energia
• 3 Conector MB input
• 4 C0
• 5 C2
• 6 C3
• 7 C1

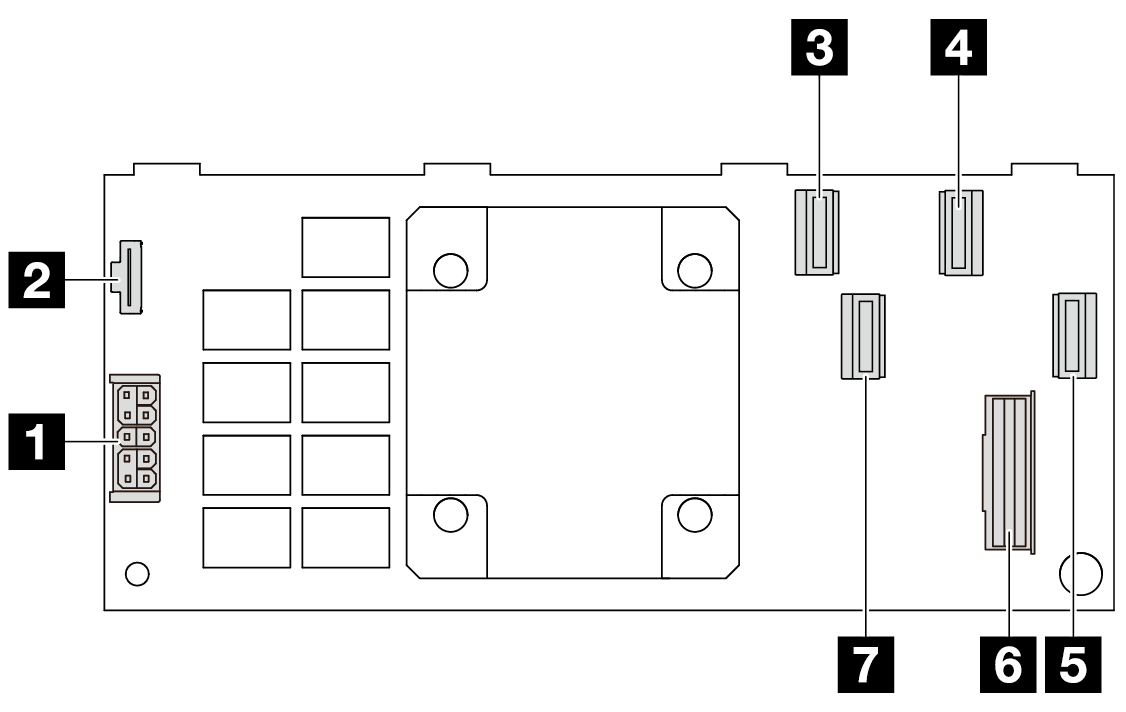

Figura 5. Um adaptador RAID Gen 4 16i CFF (quatro conectores de porta)

• 1 Energia
• 2 Conector do módulo de energia flash RAID
• 3 C0
• 4 C2
• 5 C3
• 6 Conector MB input
• 7 C1
