Conectores do backplane da unidade
Consulte esta seção para localizar os conectores nos backplanes da unidade.
Backplane AnyBay de 10 x 2,5 polegadas
Consulte esta seção para localizar os conectores no backplane de dez unidades de 2,5 polegadas.
| 1 NVMe 8–9 | 2 SAS 2 |
| 3 NVMe 6–7 | 4 SAS 1 |
| 5 Energia | 6 NVMe 4–5 |
| 7 NVMe 2–3 | 8 NVMe 0–1 |
| 9 SAS 0 |
8 painéis traseiros SAS/SATA de 2,5 polegadas
Consulte esta seção para localizar os conectores no backplane de dez unidades de 2,5 polegadas.
| 1 SAS 1 | 2 Energia |
| 3 SAS 0 |
Backplane AnyBay de 4 x 2,5 polegadas
Consulte esta seção para localizar os conectores no backplane de quatro unidades de 2,5 polegadas.
| 1 NVMe 2–3 | 2 SAS |
| 3 Energia | 4 NVMe 0–1 |

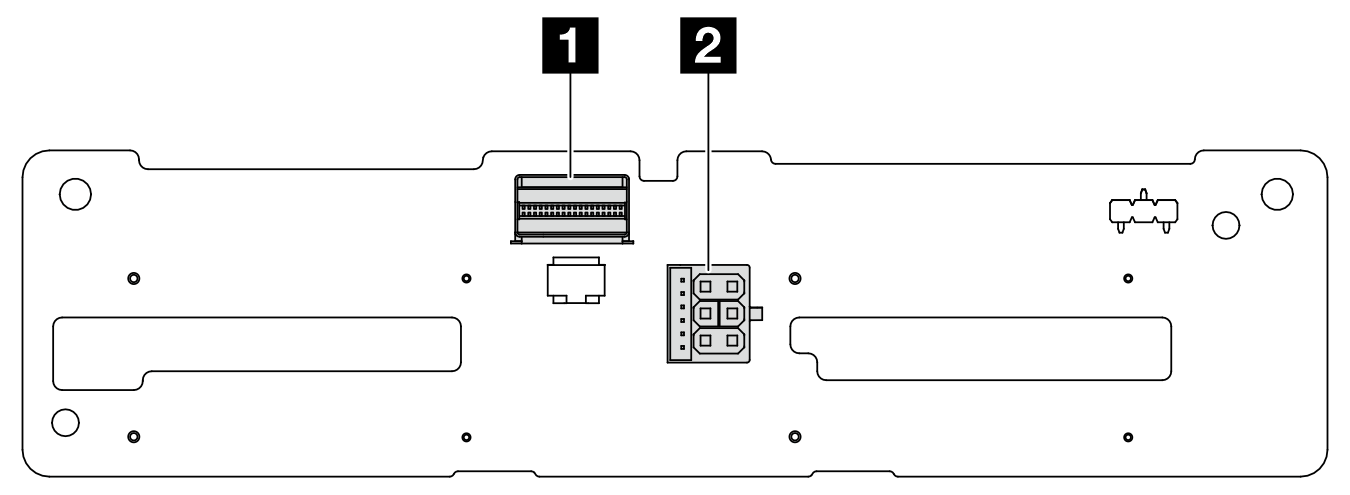

4 painéis traseiros SAS/SATA de 2,5 polegadas
Consulte esta seção para localizar os conectores no backplane de quatro unidades de 2,5 polegadas.
| 1 SAS | 2 Energia |
Backplane AnyBay traseiro de 2 x 2,5 polegadas
Consulte esta seção para localizar os conectores no backplane traseiro de duas unidades de 2,5 polegadas.
| 1 SAS | 2 Energia |
| 3 NVMe |
Backplane da unidade E3.S
| 1 Compartimento 0 | 2 Compartimento 1 |
| 3 Compartimento 2 | 4 Compartimento 3 |
| 5 Conector de energia |
Backplane de inicialização M.2 frontal e placa controladora
Figura 7. Backplane de inicialização M.2 frontal  | Figura 8. Placa controladora M.2 frontal  |
| 1 Conector de energia | 1 Conector de sinal |
Backplane da unidade M.2 traseiro
Consulte esta seção para localizar os conectores no backplane de unidade M.2 traseiro.
| 1 Sinal | 2 Energia |
Backplane da unidade M.2 interna
Para saber os locais dos conectores M.2 nos backplanes internos, consulte Substituição do backplane M.2 interno e da unidade M.2 para obter detalhes.
